Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.
Dans les systèmes d'entraînement industriels, les réacteurs de liaison CC sont généralement installés dans le circuit CC intermédiaire pour réduire les fluctuations de courant causées par la rectification et les changements de charge. Cependant, les structures de réacteur verticales traditionnelles peuvent créer des problèmes d'installation dans des armoires compactes où l'espace vertical est limité.

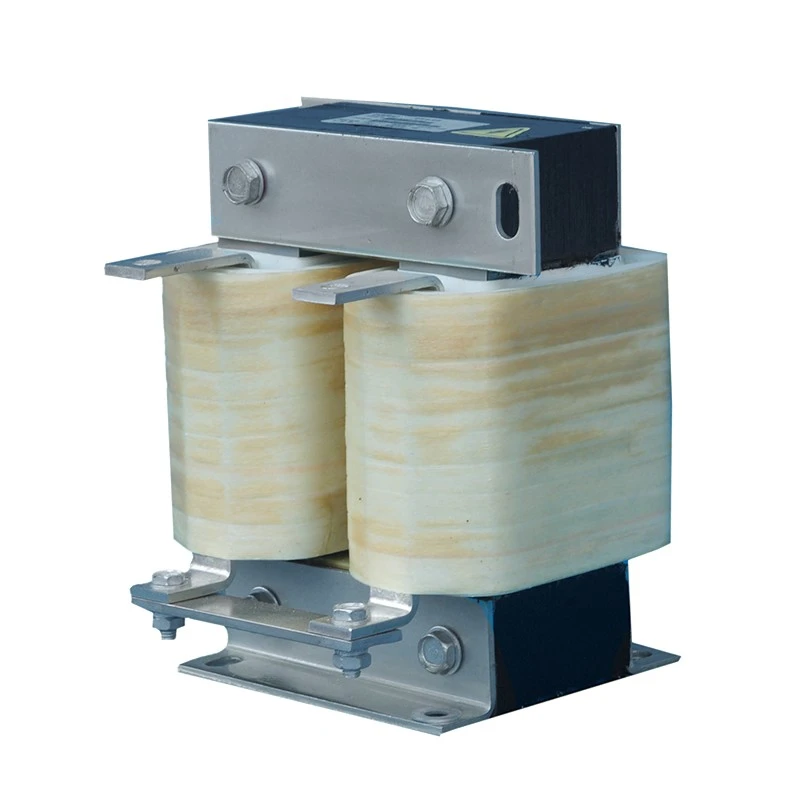

Le réacteur à liaison CC horizontale électrique Dufew adopte une structure magnétique plate avec un noyau et un assemblage d'enroulement disposés horizontalement. Cette conception réduit la hauteur totale tout en conservant les performances d'inductance et la capacité thermique requises.
Le réacteur est fabriqué avec des tôles d'acier au silicium laminées à froid à faible perte, des matériaux d'isolation haute température de classe F et une technologie d'imprégnation sous vide. Pour les applications à courant élevé, des structures d'enroulement de feuille sans bobine sont disponibles pour obtenir des dimensions compactes, une dissipation thermique améliorée et un fonctionnement continu stable.
Contrairement aux réacteurs verticaux standard, la configuration horizontale se concentre sur l'intégration mécanique, l'optimisation du flux d'air et la flexibilité de l'agencement de l'armoire, ce qui la rend adaptée aux équipements d'entraînement compacts modernes.
De nombreuses armoires de commande industrielles ont des limitations de hauteur strictes en raison des dispositions VFD multicouches, des boîtiers électriques intégrés aux machines, des systèmes d'alimentation mobiles ou des armoires d'alimentation CC étroites. La configuration à profil bas réduit la hauteur totale tout en utilisant mieux la largeur de l'armoire disponible, permettant une intégration plus facile dans des équipements avec un espace d'installation restreint. Par rapport aux réacteurs verticaux conventionnels, cette disposition offre aux ingénieurs une plus grande flexibilité lors de l'optimisation de la disposition des armoires sans augmenter la hauteur de l'enceinte.
La gestion thermique est essentielle pour les réacteurs à courant continu fonctionnant sous courant continu. La conception de ventilation horizontale expose les enroulements au flux d'air sur plusieurs surfaces, tandis que la ventilation latérale aide à réduire l'accumulation de chaleur et la zone de dissipation thermique plus large favorise une répartition plus uniforme de la température. Les couvercles de protection IP20 sont conçus pour maintenir un flux d'air efficace, assurant des performances stables pendant un fonctionnement à pleine charge à long terme.
Les applications telles que les grues, les équipements mobiles et les machines industrielles nécessitent une stabilité mécanique fiable. La base de montage plus large offre un support plus solide, tandis que la fixation multipoints permet de limiter les déplacements pendant le fonctionnement. Une structure d'entrefer stable maintient des performances d'inductance constantes et des connexions de bornes sécurisées aident à résister aux vibrations dans les environnements industriels exigeants.
La disposition des bornes latérales simplifie l'intégration dans des armoires électriques étroites en réduisant l'obstruction verticale du câblage et en raccourcissant les distances de routage des bus CC, le cas échéant. Il permet également un agencement plus propre des câbles positifs et négatifs, aidant ainsi les ingénieurs à obtenir une configuration électrique plus compacte et organisée.
Exemple : CDL-600-0600-EIDA
| Code | Description |
|---|---|
| CDL | Série de réacteurs de liaison CC |
| 600 | Niveau de tension (600 = 690VDC) |
| 0600 | Courant nominal (0600 = 600A, 2500 = 2500A) |
| AE | Structure du noyau (EI = noyau triphasé, UI = noyau monophasé) |
| D | Structure d'installation (D = Installation verticale, W = Installation horizontale) |
| A | Matériau du bobinage (A = aluminium, C = cuivre) |
| Paramètre | Spécification |
|---|---|
| Tension nominale | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Fréquence de fonctionnement | 50 Hz / 60 Hz / Jusqu'à 500 Hz |
| Courant nominal | 5A - 3800A |
| Capacité de surcharge | 1,5 fois le courant nominal pendant 60 secondes, intervalle de 1 heure |
| Chute de tension | 0,5% / 1% / 2% / 4% |
| Rigidité diélectrique | 3000VAC / 50Hz / 5mA / 1Min |
| Résistance d'isolation | ≥100 MΩ (1 000 V CC) |
| Degré de protection | IP00/IP20 |
| Classe d'isolation | T40 / Classe F (155℃) |
| Qualité ignifuge | UL94V-2 |
| Niveau de bruit | ≤65dB (Testé à 1 mètre de distance horizontale du réacteur) |
| Durée de vie | ≥15 ans |
| Normes | Norme de réacteur IEC289 : 1987 / Norme de réacteur GB10229-88 (équivalente à IEC289 : 1987) / Réacteur JB9644-1999 pour entraînements électriques à semi-conducteurs |
La disposition horizontale du noyau et des enroulements réduit considérablement la hauteur totale de l'installation par rapport aux réacteurs CC verticaux conventionnels.
Cette conception aide à :
- S'adapte aux armoires VFD ultra fines avec un dégagement vertical limité
- Prend en charge les configurations d'armoires multicouches sans interférer avec les composants supérieurs
- Améliorer l'utilisation de l'espace dans les boîtiers électriques compacts
- Simplifier l'intégration dans les systèmes de contrôle montés sur la machine
La structure plate est particulièrement adaptée aux armoires étroites et allongées où la hauteur est la principale limitation d'installation.
La gestion thermique est essentielle pour les réacteurs à courant continu fonctionnant sous charge de courant continu.
La conception horizontale améliore la dissipation de la chaleur grâce à :
- Surfaces d'enroulement plus larges exposées au flux d'air
- Canaux de ventilation latéraux qui réduisent l'accumulation de chaleur
- Répartition plus uniforme de la température lors d'un fonctionnement à long terme
- Conception de protection IP20 compatible sans bloquer les chemins de circulation de l'air
Par rapport aux structures empilées verticalement, le chemin de flux d'air horizontal contribue à réduire les points chauds locaux et améliore la stabilité de fonctionnement.
Les équipements industriels tels que les systèmes électriques mobiles, les équipements de levage et les machines lourdes peuvent subir des vibrations mécaniques continues.
Le réacteur adopte une structure de montage horizontale renforcée comprenant :
- Support de base plus large pour une stabilité mécanique améliorée
- Plusieurs points de fixation pour réduire le risque de déplacement
- Positionnement stable de l'entrefer pour maintenir une inductance constante
- Disposition des bornes latérales sécurisées pour réduire le stress du câble
Cette conception améliore la fiabilité dans les applications nécessitant un fonctionnement à long terme dans des conditions de vibrations.
Une disposition efficace des câbles est importante dans les armoires électriques à haute densité.
La configuration horizontale offre :
- Bornes positives et négatives positionnées sur le côté pour un acheminement plus facile des câbles
- Obstruction verticale réduite à l'intérieur de l'armoire
- Connexions de bus DC plus courtes et plus propres
- Séparation améliorée entre les chemins de câblage DC positifs et négatifs
La disposition optimisée du câblage aide les ingénieurs à obtenir une conception d'armoire plus propre tout en améliorant l'efficacité de l'installation et l'accessibilité de la maintenance.
Le réacteur DC Link horizontal est idéal pour les armoires de commande électriques ultra-minces utilisées dans les machines-outils, les lignes de production compactes et les équipements d'automatisation intégrés où l'espace d'installation verticale est limité mais la profondeur de l'armoire est disponible.
La structure de faible hauteur permet aux ingénieurs d'installer le réacteur sans augmenter les dimensions de l'armoire, ce qui le rend adapté aux conceptions d'équipements sensibles à l'espace.
Dans les assemblages d'armoires VFD multicouches, chaque section de variateur présente un dégagement vertical limité en raison de la disposition des composants empilés.
La structure horizontale permet d'éviter les interférences avec les couches d'équipement supérieures et inférieures tout en maintenant des performances de courant de bus CC stables, ce qui la rend adaptée aux armoires de variateurs compactes avec une densité de composants élevée.
Les groupes électrogènes mobiles, les alimentations électriques montées sur véhicule et les systèmes d'entraînement portables nécessitent souvent des boîtiers électriques compacts avec des limitations de hauteur strictes.
La conception à profil plat permet une installation horizontale à l'intérieur de boîtiers à faible dégagement tout en conservant un fonctionnement fiable dans des conditions de vibration et de travail mobile.
Pour les salles électriques ou les armoires de commande disposées dans de longues configurations linéaires, où la hauteur de l'armoire est limitée mais la profondeur interne est disponible, le réacteur horizontal constitue une solution d'installation pratique.
Sa structure plate permet une meilleure utilisation de l'espace au sol de l'armoire et simplifie la disposition des composants internes.
Les équipements de galvanoplastie et d’électrolyse utilisent généralement des armoires d’alimentation CC étroites où l’espace des jeux de barres et la hauteur d’installation sont limités.
Le DC Link Reactor horizontal peut être installé dans une configuration plate pour stabiliser la sortie de courant CC tout en s'adaptant aux configurations compactes des armoires de redressement.
| Comparaison | Réacteur de liaison CC horizontal | Réacteur de liaison CC vertical |
|---|---|---|
| Structure | Disposition des noyaux plats et des enroulements horizontaux | Structure de base empilée verticalement |
| Espace d'installation | Conçu pour les armoires de faible hauteur | Nécessite un plus grand dégagement vertical |
| Intégration d'armoire | Convient aux aménagements compacts et personnalisés | Convient aux armoires conventionnelles |
| Méthode de refroidissement | Flux d'air horizontal avec une zone de dissipation thermique plus large | Conception à flux d'air vertical |
| Disposition du câblage | Les bornes latérales simplifient le routage compact | Les terminaux verticaux nécessitent une hauteur supplémentaire |
| Stabilité mécanique | Une base plus large améliore la résistance aux vibrations | Structure à empreinte réduite |
Dufew Electric se spécialise dans les composants électroniques de puissance personnalisés, notamment les réacteurs de liaison CC, les réacteurs CA, les résistances de freinage, les transformateurs et les solutions électriques associées.
Avec des équipes d'ingénierie expérimentées et des processus de fabrication contrôlés, Dufew fournit des produits de réacteur fiables pour les systèmes VFD, l'automatisation industrielle et les applications de conversion de puissance.
Les capacités de production comprennent :
- Traitement de noyau de précision et fabrication de bobinages
- Optimisation de la structure de l'entrefer DC
- Traitement d'imprégnation et d'isolation sous vide
- Tests de performances électriques et de fiabilité
Chaque réacteur est vérifié au moyen d'inspections clés telles que la résistance d'isolement, la tension de tenue, l'inductance, l'échauffement et les tests de bruit.
Dufew Electric améliore continuellement son système de gestion de la qualité et ses normes de produits. La société fournit une certification de gestion de la qualité ISO, une certification CE, des rapports de tests de produits et une documentation technique pour soutenir les projets clients mondiaux.
Dufew propose une fabrication OEM, des conceptions personnalisées et une assistance technique basée sur les exigences spécifiques des applications.
Dufew Electric applique des solutions d'emballage professionnelles pour protéger les performances du réacteur pendant le transport international.
Les mesures d'emballage comprennent :
- Protection contre l'humidité et l'isolation
- Fixation renforcée pour éviter les dommages dus aux chocs
- Caisses en bois aux normes d'exportation pour les grands réacteurs
- Étiquettes produits et documents techniques pour une installation facile
Chaque unité est inspectée avant expédition et livrée avec les spécifications requises, les rapports de test et les solutions d'emballage personnalisées.
Dufew prend en charge les commandes par lots, les projets OEM et les exigences de livraison mondiales.
Cette conception est recommandée lorsque l’armoire électrique a une hauteur limitée mais une largeur ou une profondeur suffisante. La structure plate aide les ingénieurs à intégrer l'unité dans des armoires compactes tout en conservant des performances fiables du bus CC.
Les performances électriques dépendent principalement de la conception de l'inductance, de la structure magnétique, du courant nominal et de la technologie de bobinage. La configuration horizontale améliore principalement la flexibilité de l'installation, l'efficacité du refroidissement et l'intégration de l'armoire.
Oui. Dufew propose des solutions personnalisées comprenant le courant nominal, les exigences de tension, les valeurs d'inductance, les dimensions, la méthode de montage et les matériaux de bobinage en fonction des exigences d'équipement du client.
Oui. La structure de montage renforcée et la conception stable de l'entrefer améliorent la fiabilité mécanique. Il peut être appliqué dans les équipements industriels exposés à des vibrations continues, tels que les systèmes mobiles, les équipements de levage et les machines lourdes.
