Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.

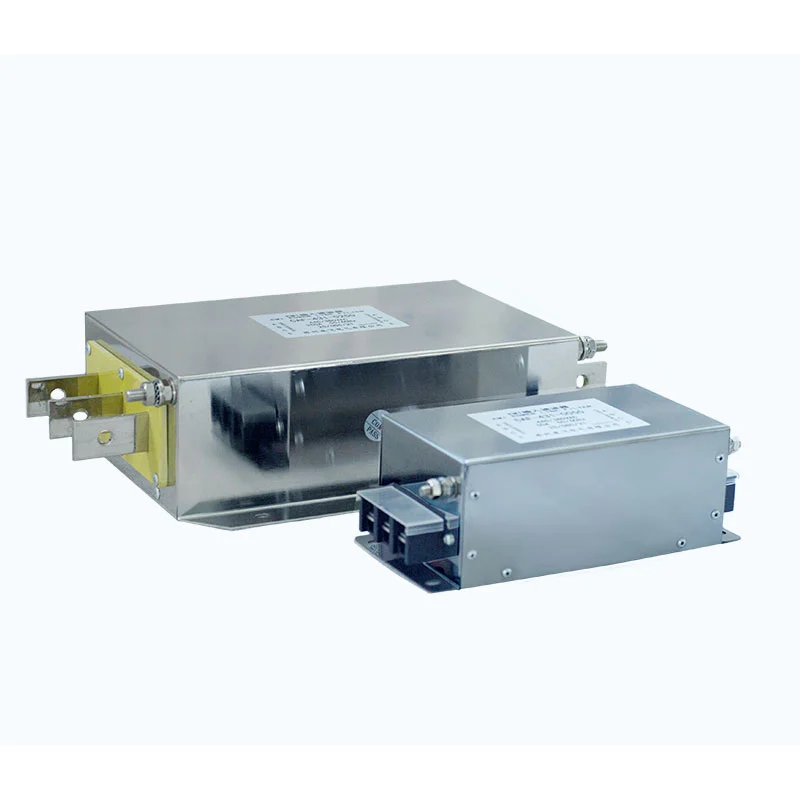

Un filtre d'alimentation est installé entre la source d'alimentation entrante et l'entrée d'alimentation de l'équipement. Son objectif principal est de contrôler les interférences électromagnétiques (EMI) transmises par la ligne électrique.
Les équipements électroniques de puissance tels que les onduleurs, les servomoteurs et les alimentations à découpage peuvent générer du bruit haute fréquence pendant les opérations de commutation. Les équipements électriques externes et le réseau électrique peuvent également introduire des perturbations haute fréquence indésirables dans la même ligne d'alimentation.
Le filtre fournit une impédance à ces composants haute fréquence indésirables tout en permettant le passage de l'alimentation normale.
Il est conçu pour fonctionner dans les deux sens :
- Réduire les interférences haute fréquence générées par l'équipement et conduites vers le réseau électrique
- Réduire les perturbations RF externes et électriques entrant dans l'équipement via la ligne d'alimentation
- Supprime les interférences en mode commun et en mode différentiel
- Réduire la possibilité d'interférence entre les équipements électroniques adjacents
Le filtre est donc utilisé dans le cadre du système de contrôle EMI/EMC et de suppression des interférences des lignes électriques de l'équipement.
Le filtre utilise une combinaison de selfs de mode commun, de condensateurs X, de condensateurs Y et de composants résistifs pour former un réseau de filtrage passe-bas.
La self de mode commun présente une impédance élevée au bruit haute fréquence de mode commun tout en permettant le passage du courant d'alimentation normal.
Le condensateur X est connecté entre les conducteurs de puissance et fournit un chemin pour le bruit haute fréquence en mode différentiel.
Les condensateurs Y fournissent un chemin contrôlé entre les conducteurs d'alimentation et la référence de masse ou de châssis pour les interférences de mode commun appropriées.
Selon la configuration du circuit, des composants résistifs peuvent être utilisés pour la décharge du condensateur et l'amortissement du circuit.
Le circuit combiné permet de supprimer les interférences en mode commun et en mode différentiel sur la plage de fréquences spécifiée.
Le filtre peut utiliser une structure à un ou deux étages.
Le filtrage à un étage convient aux applications où le niveau d'interférence peut être contrôlé avec une seule section de filtrage et où l'espace d'installation est limité.
Le filtrage en deux étapes offre une atténuation supplémentaire lorsque l'équipement fonctionne dans un environnement électromagnétique plus exigeant.
La configuration appropriée doit être déterminée en fonction de l'équipement, des caractéristiques d'interférence, de l'atténuation requise et des conditions d'installation.
Les spécifications suivantes s'appliquent à la configuration du produit concernée. Différentes séries de filtres Dufew Electric peuvent avoir différentes plages de tension et de courant.
| Paramètre | Spécification |
|---|---|
| Tension nominale | 250VAC for the specified single-phase configuration |
| Courant nominal | 1A--60A pour la configuration monophasée spécifiée |
| Fréquence de fonctionnement | 50 Hz / 60 Hz / jusqu'à 500 Hz, selon configuration |
| Plage de filtrage | 5 kHz-30 MHz |
| Rigidité diélectrique, ligne à ligne | 1500 V CC / 60 s |
| Rigidité diélectrique, ligne à terre | 2250VDC / 60s* |
| Résistance d'isolation | >100 MΩ à 1 000 V CC |
| Capacité de surcharge | 1,4 × courant nominal pendant 1 minute, avec au moins 15 minutes entre les événements de surcharge |
| Degré de protection | IP00/IP20 |
| Classe d'isolation | T40 / F (155°C) |
| Qualité ignifuge | UL94V-2 |
| Norme de produit | GB/T15287/8 |
* Les informations techniques fournies répertorient également 2 500 V CC / 60 s pour la rigidité diélectrique ligne-terre. La valeur applicable doit être confirmée à partir de la spécification finale du modèle sélectionné.
Une désignation de modèle typique est : CAF-4 3 1-0010
| Code | Description |
|---|---|
| FAC | Série de filtres électriques Dufew |
| 4 | Classe de tension ; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Configuration des phases ; 3 = triphasé, 1 = monophasé |
| 1 | Catégorie de filtre ; 1 = filtre d'entrée, 2 = filtre de sortie |
| 0010 | Courant nominal ; 0010 = 10A |
La désignation du modèle doit être vérifiée par rapport aux spécifications du produit et à la plaque signalétique applicables avant de commander.
Le circuit de filtre traite à la fois les interférences haute fréquence en mode commun et en mode différentiel, ce qui lui permet d'être utilisé là où différents types d'interférences électromagnétiques conduites peuvent être présents.
Le filtre peut réduire les interférences générées par l'équipement connecté et conduites vers le réseau d'alimentation, tout en limitant également les perturbations externes haute fréquence entrant via la connexion électrique.
La plage de filtrage spécifiée couvre les interférences haute fréquence associées à l'électronique de puissance à découpage et à d'autres équipements électroniques.
La structure de filtrage peut être sélectionnée en fonction du niveau d'interférence et des exigences d'installation.
La construction intégrée convient à une installation à l’intérieur d’armoires de commande et de boîtiers électriques où l’espace de montage est limité.
Le filtre est conçu pour les équipements électroniques de puissance monophasés où les interférences électromagnétiques conduites doivent être contrôlées. Il peut être utilisé dans les onduleurs monophasés, les servomoteurs, les alimentations à découpage, les contrôleurs, les machines à broder, les machines à graver, les équipements de contrôle industriel et autres équipements électroniques installés dans des environnements sensibles aux EMI.
Le filtre peut également être utilisé dans les installations électriques où plusieurs appareils électroniques fonctionnent sur le même réseau électrique et où les interférences conduites peuvent affecter le fonctionnement de l'équipement ou les performances du système.
Un filtre peut être approprié lorsque l'équipement présente des symptômes liés aux interférences tels que :
- Arrêts inattendus
- Faux déclenchement ou fonctionnement anormal
- Interférence de communication ou de contrôle
- Bruit électrique excessif
- Interférence de ligne électrique entre équipements adjacents
Ces symptômes peuvent avoir plusieurs causes. Avant de sélectionner un filtre, la source réelle du problème doit être identifiée. Un filtre ne remplace pas les mesures correctives en cas de surcharge, de mise à la terre incorrecte, de défaut d'isolation, de défauts d'équipement ou d'autres problèmes électriques sous-jacents.
La sélection du filtre doit prendre en compte la tension d'alimentation de l'équipement, le courant nominal, la fréquence de fonctionnement, la configuration monophasée, les performances de filtrage requises, les dimensions d'installation, la méthode de mise à la terre, la température ambiante et le niveau de protection.
Pour la configuration monophasée spécifiée, la valeur nominale du filtre recommandée est d'environ 1,2 à 1,5 fois le courant nominal de l'équipement. La sélection finale doit également tenir compte du courant de charge réel, des conditions de surcharge, de la température de fonctionnement et des spécifications du fabricant.
Pour la sélection du modèle, les clients peuvent fournir le modèle de l'équipement, la tension d'alimentation, le courant nominal, la fréquence de fonctionnement, le schéma de câblage, les dimensions d'installation, les symptômes d'interférence et l'environnement de fonctionnement.
Une installation correcte est particulièrement importante pour la suppression des interférences électromagnétiques à haute fréquence.
Vérifiez la tension et le courant de l'équipement avant l'installation. Le filtre sélectionné doit être compatible avec l’alimentation de l’équipement et le courant de fonctionnement.
Vérifiez le boîtier, les bornes, les points de montage, l'étiquette d'identification et les marquages de câblage. N'installez pas une unité endommagée.
Installez le filtre aussi près que possible de l'entrée d'alimentation de l'équipement protégé. Pour les installations en armoire, le filtre peut être monté sur une surface de montage métallique appropriée selon les exigences d'installation.
Connect the filter between the incoming power supply and the equipment input according to the applicable wiring diagram. Follow the marked input and output terminals where a defined connection direction is specified.
La borne de mise à la terre doit être connectée de manière fiable.
Ne regroupez pas les fils d’entrée du filtre et les fils de sortie ensemble.
Les interférences haute fréquence peuvent se coupler entre des conducteurs d'entrée et de sortie étroitement acheminés et contourner le circuit de filtrage. Le câblage côté entrée et côté charge doit donc être acheminé séparément et séparé autant que possible.
Le conducteur de terre doit être court et avoir une impédance suffisamment faible pour l'installation.
Après avoir vérifié le câblage et la mise à la terre :
1. Confirmez toutes les connexions des terminaux.
2. Vérifiez la séparation des câbles d'entrée/sortie.
3. Mettez l'équipement sous tension.
4. Observez l'état de fonctionnement et les conditions d'alarme.
5. Vérifiez si l'interférence d'origine a été réduite.
Pour les équipements monophasés compacts, un ensemble de filtre intégré peut réduire le nombre de composants requis pour l'installation.
| Comparaison | Filtre monophasé intégré | Unités de filtrage séparées |
|---|---|---|
| Structure | Un assemblage intégré | Plusieurs assemblées indépendantes |
| Installation | Un point d'installation du filtre | Unités séparées et points de montage |
| Câblage | Bornes d'entrée et de sortie de filtre dédiées | Interconnexion et routage supplémentaires |
| Espace armoire | Convient aux armoires de commande compactes | Nécessite de l'espace pour chaque unité |
| Gestion des composants | Un assemblage de produit | Composants et accessoires séparés |
Les performances EMI réelles dépendent du circuit du filtre, des conditions électriques, de la mise à la terre, du routage des câbles et de la qualité de l'installation. La structure intégrée elle-même ne doit pas être considérée comme une garantie d'atténuation EMI supérieure sans données de test spécifiques à l'application.
Dufew Electric fabrique des composants électroniques de puissance, notamment des résistances, des systèmes de freinage, des réacteurs, des filtres, des transformateurs et des composants électriques personnalisés.
Pour les filtres d’alimentation électrique, la production et l’inspection peuvent inclure :
Inspection des composants → Assemblage du filtre → Tests électriques → Inspection finale → Emballage
Selon la configuration du produit, l'inspection peut inclure :
- Vérification des spécifications des composants
- Inspection des bornes et connexions
- Tests de résistance d'isolement
- Test de rigidité diélectrique
- Tests de performances électriques
- Contrôle dimensionnel
- Inspection du produit final
Applicable technical records and test documentation can be provided according to product and project requirements.
Dufew Electric possède les certifications ISO et CE soutenant ses activités de gestion de la qualité et de conformité des produits.
Les certificats et documents techniques applicables doivent être confirmés en fonction du modèle sélectionné, de la configuration du produit et du marché visé.
Les commandes internationales peuvent être organisées en fonction de la quantité, des dimensions, de la destination et des exigences de livraison du produit.
Le fret maritime, le fret aérien, la livraison express ou un transitaire désigné par le client peuvent être utilisés selon les besoins. L'emballage est choisi en fonction de la structure du produit et des conditions de transport.
Il est installé à l’entrée d’alimentation des équipements électroniques pour supprimer les interférences électromagnétiques conduites traversant la ligne électrique. Les applications typiques incluent les onduleurs monophasés, les servomoteurs, les alimentations à découpage et les contrôleurs.
Le filtre est conçu pour traiter les interférences haute fréquence en mode commun et en mode différentiel. La plage de filtrage spécifiée est de 5 kHz à 30 MHz pour la configuration applicable.
Il doit être installé aussi près que possible de l’entrée d’alimentation de l’équipement protégé. Les câbles côté entrée et côté sortie doivent être séparés pour réduire le couplage électromagnétique qui pourrait contourner le filtre.
Oui. Il est destiné aux applications comprenant les onduleurs monophasés, les servomoteurs, les alimentations à découpage, les contrôleurs et les équipements électroniques similaires, à condition que les caractéristiques électriques soient compatibles.
La sélection doit tenir compte du courant de fonctionnement nominal et réel de l'équipement, de la tension d'alimentation, des conditions de fonctionnement et des spécifications du filtre. Les conseils de sélection fournis recommandent environ 1,2 à 1,5 fois le courant nominal de l'équipement.
Cela peut être utile lorsque ces symptômes sont provoqués ou aggravés par des interférences électromagnétiques conduites ou des perturbations des lignes électriques. Si le défaut résulte d'une surcharge, d'une mise à la terre incorrecte, de problèmes d'isolation ou d'un défaut interne de l'équipement, la cause sous-jacente doit être traitée séparément.
Les caractéristiques électriques, la structure de filtrage, les dimensions d'installation et d'autres spécifications peuvent être évaluées en fonction des exigences de l'équipement et de l'application.
Oui. Au-dessus de 1 000 m, une dissipation thermique réduite peut nécessiter un déclassement de courant. Les informations techniques fournies spécifient une altitude maximale de 2 000 m et recommandent un déclassement de courant de 15 % au-dessus de 1 000 m. L'exigence finale doit être confirmée pour le modèle sélectionné.
Dufew Electric fournit des filtres d'alimentation pour les onduleurs monophasés, les servomoteurs, les alimentations à découpage, les contrôleurs et autres équipements électroniques de puissance. Les filtres utilisent des composants de filtrage en mode commun et en mode différentiel pour réduire les interférences électromagnétiques conduites via la connexion d'alimentation.
Pour la sélection du produit, fournissez la tension de l'équipement, le courant nominal, la fréquence de fonctionnement, les conditions d'installation et les informations sur les interférences disponibles pour l'examen de la configuration.
