Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.

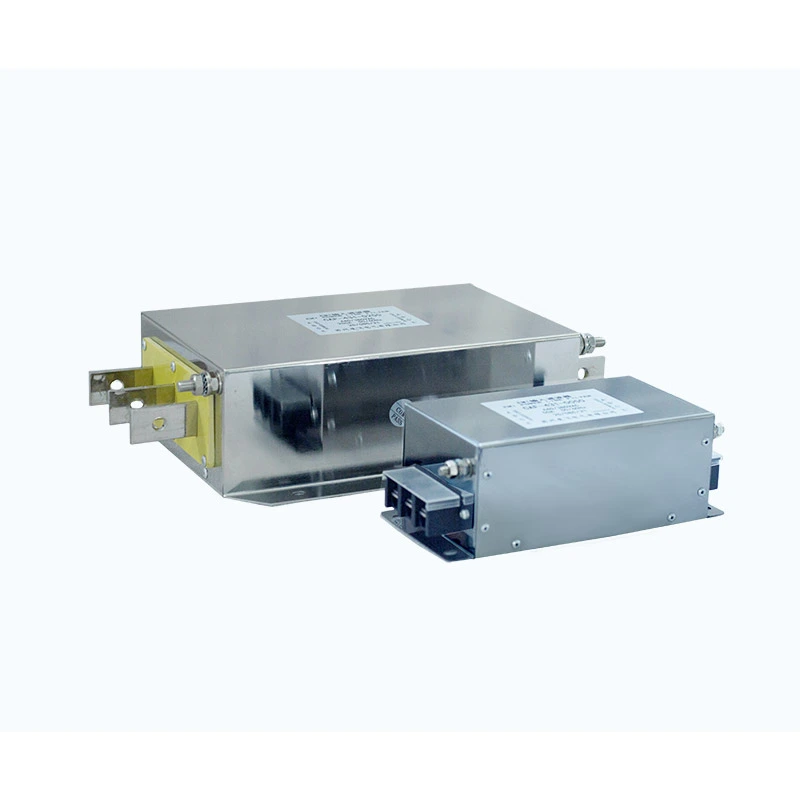

Le filtre harmonique électrique Dufew est conçu pour les systèmes VFD et autres charges non linéaires qui génèrent des courants harmoniques pendant le fonctionnement. Installé du côté entrée du système de variateur, il utilise un circuit LC accordé avec des selfs de filtrage, des condensateurs de puissance et des résistances d'amortissement non inductives pour réduire certaines harmoniques de rang inférieur et améliorer la qualité de l'alimentation. Les harmoniques cibles typiques incluent les 5ème, 7ème, 11ème et 13ème ordres, la configuration finale étant déterminée par la tension du système, les caractéristiques de charge, le spectre harmonique et les performances de filtrage requises.
Les paramètres de performances typiques incluent THDi <10 % à pleine charge, THDv <5 %, facteur de puissance supérieur à 0,98, élévation de température ≤80K, niveau de bruit ≤65dB et rigidité diélectrique jusqu'à 3 000 VCA, sous réserve du modèle sélectionné et des conditions de fonctionnement.
Les VFD, convertisseurs, redresseurs et autres charges non linéaires peuvent générer des courants harmoniques pendant les opérations de conversion et de commutation AC-DC. Lorsque les niveaux d’harmoniques deviennent excessifs, ils peuvent augmenter les pertes du transformateur et des câbles, provoquer un échauffement supplémentaire, réduire le facteur de puissance et affecter la stabilité des équipements électriques sensibles.
Pour les réseaux électriques industriels comportant plusieurs charges non linéaires, un contrôle harmonique approprié permet de maintenir des conditions électriques stables et de réduire l’impact des courants harmoniques sur le système de distribution.
Les paramètres du réacteur et du condensateur sont adaptés en fonction des caractéristiques du système et des harmoniques pour créer un chemin à faible impédance aux fréquences harmoniques sélectionnées. Cela permet aux courants harmoniques d'être déviés à travers le filtre tout en maintenant un fonctionnement normal à la fréquence fondamentale.
Des résistances d'amortissement non inductives sont incorporées dans le circuit de filtrage pour contrôler la résonance entre le filtre, l'impédance du réseau et les charges non linéaires. Cela permet de limiter l'amplification des harmoniques et de réduire les contraintes de courant excessives sur les composants de filtrage pendant un fonctionnement continu.
Des performances de filtrage stables dépendent de la bonne coordination de l'inductance du réacteur, de la capacité du condensateur, de la résistance d'amortissement et de la dissipation thermique. Dufew ajuste ces paramètres en fonction de la puissance électrique et des conditions de fonctionnement pour maintenir des performances fiables sous des charges industrielles continues.
La sélection du filtre doit être basée sur les caractéristiques électriques réelles de l'installation plutôt que sur la seule puissance nominale. Dufew évalue les conditions du système telles que la tension, le courant, la capacité VFD, le spectre harmonique, le THDi requis et l'environnement d'installation lors du développement d'une configuration appropriée.
L'assistance technique peut couvrir l'analyse des harmoniques, le calcul des paramètres du filtre, la configuration électrique, la structure mécanique et les conseils d'application. Les clients peuvent fournir des données de mesure d'harmoniques, des schémas unifilaires, des spécifications d'équipement ou des conditions de fonctionnement pour une évaluation technique.
Le circuit de filtrage adapté réduit les courants harmoniques caractéristiques générés par les VFD et autres charges non linéaires, contribuant ainsi à réduire la distorsion de la forme d'onde du courant et à réduire la circulation des harmoniques à travers les transformateurs, les câbles et autres équipements de distribution.
En traitant les effets du courant harmonique et de la puissance réactive, le filtre peut contribuer à améliorer le facteur de puissance, à réduire la demande de puissance réactive et à réduire les pertes au sein du système de distribution électrique.
La réduction de la distorsion harmonique peut améliorer les conditions de fonctionnement des transformateurs, des équipements de distribution, des systèmes d'automatisation industrielle et d'autres charges électriques, en particulier dans les installations comportant une forte proportion d'équipements non linéaires.
| Facteur de sélection | Considération |
|---|---|
| Tension du système | 220V / 380V / 690V / 1140V |
| Type de charge | VFD, convertisseurs, charges industrielles non linéaires |
| Courant nominal | Basé sur la capacité de l'équipement connecté |
| Condition harmonique | Mesure THDi ou analyse de système |
| Objectif de performance | Niveau de réduction des harmoniques requis |
| Conditions d'installation | Encombrement des armoires et exigences environnementales |
Dufew peut recommander des configurations de filtres appropriées en fonction des exigences réelles de l'application.
Les solutions de filtre harmonique Dufew conviennent aux systèmes électriques industriels où la distorsion harmonique affecte les performances de l'équipement.
| Application | Exigence principale |
|---|---|
| Systèmes VFD | Réduire la distorsion du courant harmonique |
| Systèmes d'entraînement multiples | Améliorer la stabilité du réseau électrique |
| Automatisation industrielle | Maintenir un fonctionnement électrique fiable |
| Ascenseurs | Réduire l'impact harmonique lors d'accélérations fréquentes |
| Grues et matériel de levage | Prise en charge du fonctionnement de charge dynamique |
| Systèmes UPS | Améliorer la qualité de l'énergie |
| Systèmes de chargement de batterie | Réduire l’influence harmonique |
| Équipement de chauffage par induction | Améliorer la compatibilité électrique |
| Systèmes d'énergie renouvelable | Prise en charge d'une connexion au réseau stable |
Exemple : HFL-4 3 1-0490
| Code | Description |
|---|---|
| HFL | Série de filtres harmoniques électriques Dufew |
| 4 | Niveau de tension (2=220 V, 4=380 V, 6=690 V) |
| 3 | Numéro de phase (3 = triphasé, 1 = monophasé) |
| 1 | Configuration du filtre |
| 0490 | Courant nominal (0490 = 490A) |
| Paramètre | Spécification |
|---|---|
| Tension nominale | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Fréquence | 50 Hz / 60 Hz |
| Fréquence porteuse | 2 kHz - 6 kHz |
| Courant nominal | 5A - 1200A |
| Performances de filtrage | THDi <10%, THDv <5% |
| Facteur de puissance | PF >0,98 à pleine charge |
| Capacité de surcharge | Courant nominal de 120 % pendant 30 minutes |
| Augmentation de la température | ≤80K |
| Niveau de bruit | ≤65dB |
| Rigidité diélectrique | 3000 VCA / 50 Hz / 10S |
| Résistance d'isolation | ≥100 MΩ |
| Degré de protection | IP00/IP22 |
| Classe d'isolation | Classe F (155 ℃) |
| Normes | IEC61000/GB/T14549-1993 |
Dufew Electric est spécialisé dans les composants d'électronique de puissance industrielle, notamment les filtres harmoniques, les réacteurs, les résistances de freinage, les transformateurs et les solutions électriques personnalisées.
Pour les produits de filtrage des harmoniques, Dufew se concentre sur :
- Fabrication du réacteur et adaptation des paramètres
- Sélection et intégration des condensateurs
- Vérification des caractéristiques de résonance
- Tests de sécurité électrique
- Validation des performances
Chaque produit est soumis à une inspection comprenant :
| Article d'inspection | But |
|---|---|
| Tests de résistance d'isolation | Vérifier la fiabilité de l'isolation |
| Essais de tenue diélectrique | Confirmer la sécurité électrique |
| Test des paramètres électriques | Garantir les performances de conception |
| Test d'échauffement | Vérifier la capacité thermique |
| Inspection finale | Confirmer la qualité de fabrication |
Dufew prend en charge :
- Fabrication OEM
- Solutions harmoniques personnalisées
- Coopération en ingénierie
- Support technique basé sur des projets
La documentation disponible comprend la certification de gestion de la qualité ISO, la certification CE et les rapports de tests de produits.
Dufew fournit des solutions d'emballage conformes aux normes d'exportation pour les produits électriques industriels.
L'emballage comprend :
- Protection contre l'humidité
- Fixation résistante aux chocs
- Caisses en bois renforcées pour modèles lourds
- Etiquettes d'identification du produit
- Documents techniques avec expédition
Chaque unité est inspectée avant livraison pour garantir la conformité aux spécifications du client.
| Comparaison | Filtre harmonique | Filtre d'entrée EMI |
|---|---|---|
| Fonction principale | Réduisez la distorsion harmonique et améliorez la qualité de l’énergie | Supprimer les interférences électromagnétiques |
| Cible | 5ème/7ème/11ème/13ème harmoniques | Bruit conduit et rayonné à haute fréquence |
| Conception de circuits | Circuit LC réglé avec résistance d'amortissement | Réseau de filtrage EMI |
| Application | Systèmes VFD et charges non linéaires | Équipement électronique sensible à la CEM |
| Principal avantage | THDi inférieur et stabilité du réseau améliorée | Bruit électrique réduit |
Un circuit de filtrage typique utilise des selfs, des condensateurs et des résistances d'amortissement. Ces composants fonctionnent ensemble pour créer un chemin adapté pour les fréquences harmoniques sélectionnées et contribuent à améliorer la qualité globale de l’énergie.
La sélection dépend de la tension du système, du courant nominal, de la capacité du VFD, des caractéristiques harmoniques, des exigences THDi et des conditions d'installation. Dufew fournit des recommandations basées sur l'application spécifique et les exigences de fonctionnement.
Oui. Dufew peut évaluer les résultats de mesure des harmoniques ainsi que les paramètres du système et les performances de filtrage requises pour déterminer une configuration adaptée à l'application.
Le premier est principalement utilisé pour réduire les courants harmoniques de rang inférieur générés par des charges non linéaires, tandis qu'un filtre EMI traite principalement les interférences haute fréquence causées par les appareils de commutation.
Dufew Electric propose des solutions personnalisées pour les systèmes VFD, les équipements d'automatisation industrielle et les applications de conversion de puissance. Grâce à son expérience en ingénierie, à ses processus de fabrication contrôlés et à ses procédures d'inspection de qualité, Dufew prend en charge la sélection de filtres, la correspondance des paramètres et les configurations spécifiques aux applications en fonction des exigences réelles du système.
Contactez Dufew Electric pour les spécifications du produit, l’évaluation technique et une assistance projet personnalisée.
