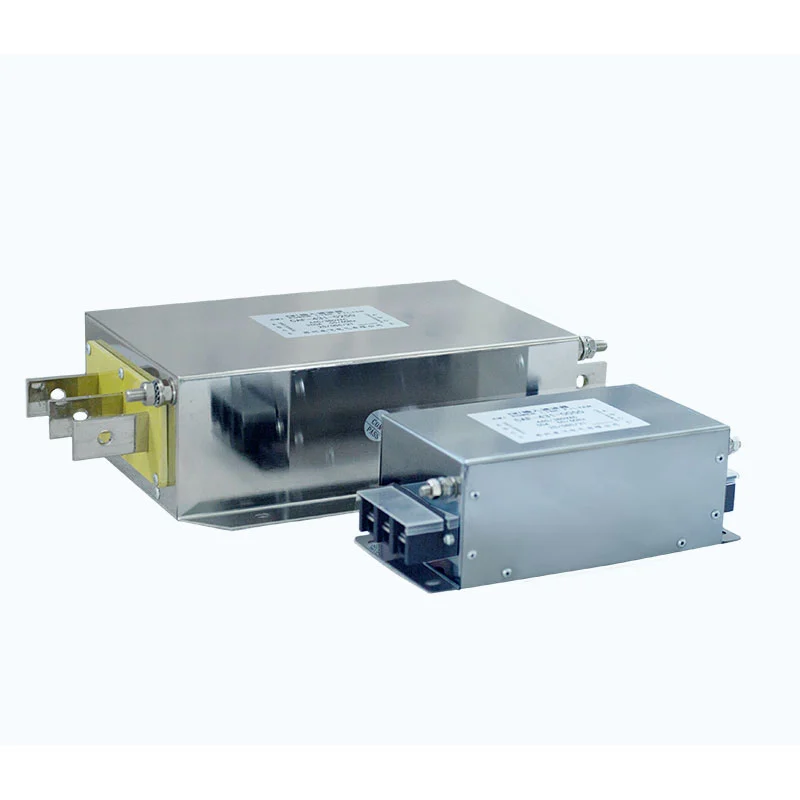

Le filtre électrique monophasé Dufew est conçu pour supprimer les interférences électromagnétiques conduites générées par les équipements électroniques de puissance pendant les opérations de commutation haute fréquence.
Installé entre l'alimentation CA et les bornes d'entrée de l'équipement (L/N), le filtre utilise des inductances, des condensateurs et des composants d'amortissement pour former un réseau de filtrage LC optimisé. Le circuit fournit une haute impédance aux signaux d'interférence haute fréquence indésirables tout en permettant une transmission de puissance normale de 50 Hz/60 Hz.
Pendant le fonctionnement de systèmes VFD monophasés, de servomoteurs et d'alimentations à découpage, le bruit de commutation haute fréquence peut se propager à travers les câbles d'alimentation et affecter les équipements électroniques à proximité.
Le filtre réduit efficacement :
- Interférences en mode différentiel entre les lignes électriques
- Interférence de mode commun entre les lignes électriques et la terre
- Transmission de bruit électromagnétique conduite
- Risques de dysfonctionnement des équipements liés à la CEM
Grâce à une conception de circuit optimisée et à l'adaptation des composants, le filtre monophasé Dufew offre des performances d'atténuation stables, un courant de fuite contrôlé et un fonctionnement fiable dans les environnements industriels.
Le filtre intègre des inductances, des condensateurs et des composants d'amortissement pour créer un réseau d'impédance sélectif en fréquence.
The design provides:
- Atténuation des interférences haute fréquence
- Isolation phonique améliorée
-Transmission de puissance stable
- Amélioration des performances de conformité EMC
Les interférences électriques générées par les appareils de commutation se produisent généralement via deux voies de transmission.
Se produit entre les lignes électriques et est principalement causé par les circuits de commutation et les composants de conversion de puissance.
Se produit entre les lignes électriques et la terre et peut affecter les systèmes de contrôle sensibles, les appareils de communication et les instruments de précision.
Dufew optimise le circuit de filtrage pour supprimer les deux modes d'interférence et améliorer la stabilité globale du système.
Le filtre aide à réduire la transmission des interférences entre les équipements électroniques et le réseau d'alimentation électrique, permettant ainsi de réduire les émissions conduites, d'améliorer les performances CEM, de réduire les perturbations des équipements à proximité et de garantir un fonctionnement plus stable du système.
La structure monophasée est conçue pour les installations électriques compactes, avec un faible encombrement d'installation, un câblage L/N simple et une intégration flexible dans l'armoire. Sa configuration pratique facilite également le remplacement et l'entretien courant.
Dufew applique des processus de fabrication contrôlés pour prendre en charge un fonctionnement stable dans les environnements d'automatisation industrielle. Les considérations clés incluent la sélection des composants magnétiques, la structure d'isolation, la vérification des paramètres électriques et l'évaluation des performances thermiques pour des conditions de fonctionnement continu.
Le filtre monophasé Dufew convient aux équipements électroniques nécessitant des performances CEM améliorées et une réduction des interférences des lignes électriques.
| Application | Fonction principale |
|---|---|
| Systèmes VFD monophasés | Réduire les interférences conduites |
| Servomoteurs | Améliorer la stabilité CEM |
| Alimentations à découpage | Supprimer le bruit des lignes électriques |
| Systèmes UPS | Améliorer la compatibilité électrique |
| Contrôleurs industriels | Protéger les circuits sensibles |
| Instruments de précision | Réduire les perturbations électromagnétiques |
Les applications typiques couvrent l'automatisation industrielle et les équipements de fabrication, ainsi que l'électronique médicale, les systèmes de laboratoire, les lignes de production électronique et les équipements de communication où une qualité d'alimentation stable et un contrôle EMI efficace sont requis.
Différentes applications nécessitent différentes caractéristiques de filtrage. Dufew Electric propose des solutions personnalisées basées sur la tension nominale, le courant nominal, les caractéristiques de puissance de l'équipement, les exigences CEM, l'espace d'installation et les conditions environnementales.
L'assistance technique couvre la sélection des produits, la correspondance des paramètres et l'évaluation des applications pour aider à déterminer une configuration de filtre adaptée à l'équipement et aux conditions de fonctionnement prévus.
Dufew Electric est spécialisé dans les composants d'électronique de puissance industrielle, notamment les filtres EMI, les filtres harmoniques, les réacteurs, les résistances de freinage et les solutions électriques personnalisées. Pour la production de filtres monophasés, les processus clés comprennent la fabrication de composants magnétiques, l'assemblage de précision, les tests de paramètres électriques, la vérification des performances d'isolation et l'évaluation de la fiabilité thermique.
Les principaux contrôles de qualité peuvent inclure :
- Tests de résistance d'isolement
- Tests de tenue diélectrique
- Vérification des performances électriques
- Contrôle d'aspect final
Dufew Electric prend en charge la fabrication OEM, les solutions de filtres personnalisées, l'assistance technique aux applications et la coopération sur les projets industriels selon les exigences du client.
| Paramètre | Spécification |
|---|---|
| Tension nominale | 220 VCA |
| Fréquence de fonctionnement | 50 Hz / 60 Hz |
| Courant nominal | Personnalisé selon les exigences |
| Type de filtre | Filtre EMI LC |
| Rigidité diélectrique (ligne à ligne) | 1500 V CC / 60 S |
| Rigidité diélectrique (ligne à terre) | 2250 V CC / 60 S |
| Résistance d'isolation | ≥100 MΩ |
| Protection Grade | IP00/IP20 |
| Température de fonctionnement | -25℃ à +85℃ |
| Conformité | RoHS |
| Comparaison | Filtre monophasé | Filtre triphasé |
|---|---|---|
| Application | Équipement monophasé 220V | Systèmes industriels triphasés |
| Circuit Structure | Conception de filtrage de ligne L/N | Conception de filtrage de ligne triphasée |
| Installation | Intégration dans une armoire de commande compacte | Installation industrielle plus grande |
| Câblage | Connexion à deux lignes | Connexion triphasée |
| Utilisation typique | Équipements électroniques et petits systèmes d'automatisation | Équipement électrique industriel |
Un filtre monophasé est couramment utilisé pour les systèmes VFD monophasés, les servomoteurs, les alimentations à découpage, les systèmes UPS, les contrôleurs industriels et autres équipements électroniques nécessitant une suppression EMI.
Le filtre doit être installé du côté de l'entrée d'alimentation CA, entre l'alimentation électrique et les bornes de l'équipement. Une installation correcte permet d'éviter que les interférences générées par les équipements ne reviennent au réseau électrique.

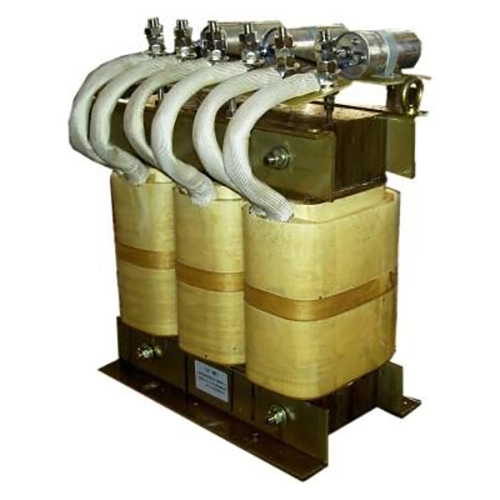

Les filtres EMI côté entrée sont conçus pour supprimer les interférences des lignes électriques. Les applications de sortie VFD nécessitent des filtres de sortie dédiés, des filtres sinusoïdaux ou des filtres dv/dt.
La sélection doit prendre en compte la tension nominale, le courant de fonctionnement, le type d'équipement, les exigences CEM, l'environnement d'installation et l'espace de l'armoire. Dufew fournit des recommandations personnalisées basées sur les conditions d'application réelles.
