Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.

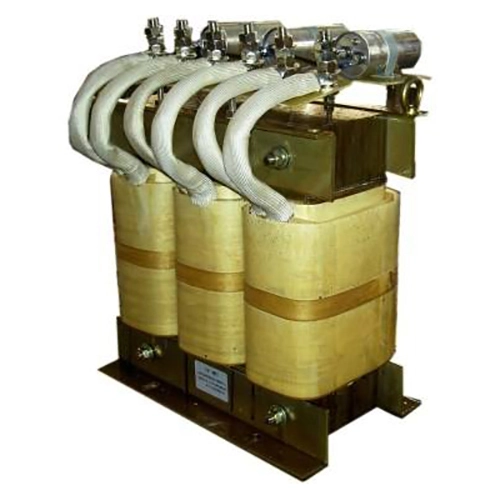

Le filtre à onde sinusoïdale électrique Dufew est installé côté sortie des systèmes VFD pour améliorer la qualité de la forme d'onde côté moteur et fournir une protection fiable du moteur dans les applications industrielles. Pendant le fonctionnement de commutation VFD, des impulsions de tension PWM haute fréquence sont générées et transmises via les câbles moteur, en particulier dans les installations longue distance, ce qui peut provoquer une tension réfléchie, une augmentation des contraintes dv/dt, des interférences électromagnétiques et des pertes supplémentaires du moteur.
Le filtre à onde sinusoïdale VFD adopte une structure de filtrage passe-bas LC composée de réacteurs et de condensateurs. Le réseau de filtrage atténue les composants de fréquence porteuse et les harmoniques haute fréquence des signaux de sortie PWM tout en permettant à la tension de fréquence fondamentale de passer efficacement, convertissant la forme d'onde de sortie en une forme d'onde quasi sinusoïdale plus douce.
Le processus de filtrage aide :
- Réduire les composants haute fréquence PWM
- Améliorer la forme d'onde de tension aux bornes du moteur
- Contrainte dv/dt réduite sur l'isolation du moteur
- Réduire les interférences électromagnétiques (EMI)
- Améliorer la stabilité de fonctionnement du moteur et la fiabilité du service
Le produit utilise des noyaux en acier au silicium laminés à froid à faible perte, des matériaux isolants de classe F, une technologie d'imprégnation sous vide et des structures thermiques optimisées pour maintenir des performances stables pendant un fonctionnement industriel continu, offrant ainsi une solution efficace pour les systèmes de moteurs à long câble, les équipements d'automatisation et les applications VFD hautes performances.
Contrairement à une self de sortie standard qui augmente principalement l'impédance du circuit, la structure de filtrage LC offre une plus grande atténuation des composants de commutation haute fréquence, ce qui se traduit par une forme d'onde de tension moteur plus douce avec une distorsion haute fréquence plus faible et une contrainte électrique réduite sur les enroulements du moteur.
Les impulsions PWM dv/dt élevées peuvent augmenter les contraintes d'isolation, en particulier lorsque de longs câbles sont installés entre le VFD et le moteur. Le filtre aide à limiter les pics de tension et les effets des ondes réfléchies, réduisant ainsi les contraintes sur l'isolation des enroulements du moteur et favorisant le fonctionnement du moteur à plus long terme.
Les câbles moteur longs introduisent une capacité distribuée qui peut augmenter le courant de charge et la tension réfléchie. Dufew ajuste les paramètres électriques en fonction des exigences du système pour des applications telles que les systèmes de pompes à distance, les équipements moteurs extérieurs, les machines souterraines et les grandes lignes de production.
En atténuant les interférences haute fréquence et la distorsion de la forme d'onde de sortie, le filtre peut contribuer à réduire le bruit électromagnétique du moteur, l'augmentation supplémentaire de la température, les pertes liées aux harmoniques et les vibrations mécaniques associées aux formes d'onde de sortie instables de l'onduleur.
La self et le condensateur sont adaptés en fonction des caractéristiques de sortie PWM du VFD. La structure LC résultante atténue les composantes de fréquence porteuse tout en maintenant la transmission de la fréquence fondamentale et en améliorant la forme d'onde de tension côté moteur.
Le système magnétique peut utiliser des noyaux en acier au silicium laminés à froid, une structure d'entrefer optimisée et des matériaux magnétiques à faibles pertes pour maintenir des caractéristiques d'inductance stables et contrôler les pertes magnétiques pendant un fonctionnement continu.
Le système d'isolation peut incorporer une isolation haute température de classe F, une imprégnation sous vide et des matériaux isolants ignifuges. Ces mesures soutiennent la rigidité diélectrique, la stabilité mécanique et un fonctionnement fiable dans des conditions industrielles continues.
Exemple : SWF-4 3 2-1200
| Code | Description |
|---|---|
| SWF | Série de filtres à onde sinusoïdale électrique Dufew |
| 4 | Niveau de tension (2=220V, 4=380V, 6=690V) |
| 3 | Numéro de phase (3 = triphasé, 1 = monophasé) |
| 2 | Position d'installation (côté sortie VFD) |
| 1200 | Courant nominal (1200A) |
| Paramètre | Spécification |
|---|---|
| Tension nominale | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Fréquence de fonctionnement | 50 Hz / 60 Hz / personnalisé |
| Fréquence porteuse | 2kHz-8kHz |
| Distorsion harmonique de tension | ≤5% |
| Courant nominal | 5A-1200A |
| Longueur maximale du câble | Jusqu'à 3 000 m (en fonction de l'application) |
| Capacité de surcharge | 1,5× courant nominal pendant 1 minute |
| Augmentation de la température | ≤80K |
| Niveau de bruit | ≤65dB |
| Rigidité diélectrique | 3000 VCA / 10S |
| Résistance d'isolation | ≥100 MΩ |
| Degré de protection | IP00/IP20 |
| Classe d'isolation | Classe F (155 ℃) |
| Standard | GB/T15287/8 |
Les solutions de filtre à onde sinusoïdale Dufew conviennent aux systèmes VFD nécessitant des performances de forme d'onde de sortie améliorées et une protection du moteur.
| Application | Exigence principale |
|---|---|
| Systèmes de moteurs longue distance | Réduire les contraintes de tension liées aux câbles |
| Systèmes de pompes et de ventilateurs | Améliorer la stabilité du fonctionnement du moteur |
| Équipement CNC | Prise en charge des performances d'usinage de précision |
| Lignes d'automatisation industrielle | Réduire les interférences électriques |
| Ascenseurs | Améliorer la fiabilité du disque |
| Grues et matériel de levage | Prend en charge les accélérations et les freinages fréquents |
| Installations de moteurs extérieurs | Activer le fonctionnement des équipements à distance |
Dufew Electric fabrique des composants d'électronique de puissance industrielle, notamment des filtres, des réacteurs, des résistances de freinage, des transformateurs et des solutions électriques personnalisées. Pour les produits de filtrage de forme d'onde, la production est réalisée selon des processus contrôlés depuis la préparation et l'enroulement des composants magnétiques jusqu'au traitement d'isolation, à l'imprégnation, aux tests électriques et à l'inspection finale.
Les processus de fabrication comprennent :
- Traitement du noyau magnétique
- Remontage de précision
- Traitement d'isolation
- Imprégnation sous vide
- Tests de performances électriques
L'inspection qualité couvre les paramètres électriques et mécaniques clés, avec des contrôles comprenant :
- Tests de résistance d'isolement
- Tests de tenue diélectrique
- Vérification des paramètres électriques
- Test d'échauffement
- Contrôle d'aspect final
Dufew Electric prend également en charge la fabrication OEM, les paramètres électriques personnalisés, la prise en charge des applications d'ingénierie et la fourniture basée sur des projets. Des dessins de produits, des rapports de test et des documents de certification peuvent être fournis selon les exigences du client et du projet.
Dufew fournit des solutions d'emballage conformes aux normes d'exportation pour les produits électriques industriels.
L'emballage comprend :
- Protection résistante à l'humidité
- Fixation résistante aux chocs
- Caisses en bois renforcées pour modèles lourds
- Etiquettes d'identification du produit
-Documents techniques
Chaque unité est inspectée avant expédition pour garantir que les spécifications du produit répondent aux exigences du client.
| Comparaison | Filtre à onde sinusoïdale | Réacteur de sortie |
|---|---|---|
| Principe de filtrage | Filtrage passe-bas LC pour réduire les composants PWM | Augmente l'impédance pour limiter le changement de courant |
| Fonction principale | Améliore la qualité de la forme d'onde et supprime le stress haute fréquence | Réduit le taux d'augmentation de la tension et la fluctuation du courant |
| Forme d'onde de sortie | Sortie de tension quasi sinusoïdale | La forme d'onde PWM reste |
| Application de câble | Convient aux systèmes de câbles moteur plus longs | Principalement utilisé pour des distances de câble modérées |
| Protection du moteur | Fournit une protection plus forte contre le stress à haute fréquence | Fournit une protection de base du moteur |
Un filtre à onde sinusoïdale utilise une structure de filtrage LC pour réduire les composants de commutation PWM et améliorer la qualité de la forme d'onde côté moteur. Une self de sortie augmente principalement l'impédance pour limiter les changements de courant et réduire le taux d'augmentation de la tension, mais elle ne remodèle pas de manière significative la forme d'onde de sortie.
Il est recommandé pour les applications avec de longs câbles moteur, des moteurs sensibles, des exigences CEM strictes ou des systèmes où les contraintes de tension PWM peuvent affecter la fiabilité du moteur.
Oui. Les paramètres de filtrage peuvent être personnalisés en fonction de la longueur du câble, de la puissance du moteur, des caractéristiques du VFD et des conditions de fonctionnement.
Oui. Dufew prend en charge des conceptions personnalisées basées sur la tension nominale, la capacité de courant, la fréquence porteuse, les exigences d'installation et les conditions d'application spécifiques.
