Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.
Dans les systèmes d'automatisation industrielle modernes, les VFD et les appareils électroniques de puissance génèrent du bruit de commutation haute fréquence et des perturbations harmoniques pendant le fonctionnement. Ces perturbations peuvent affecter les contrôleurs, les systèmes de communication, les capteurs et autres équipements sensibles à proximité.

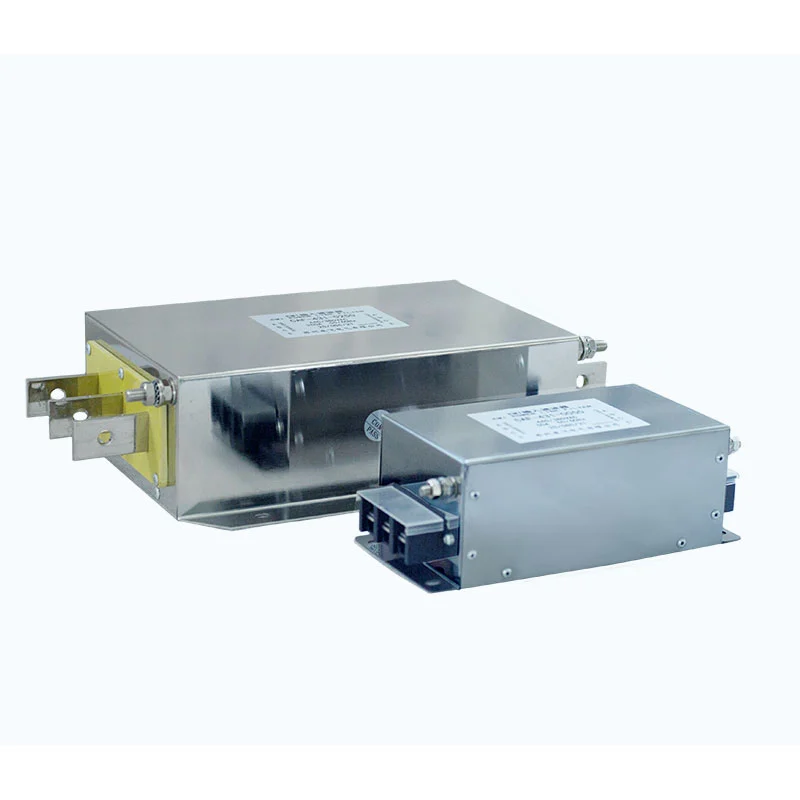

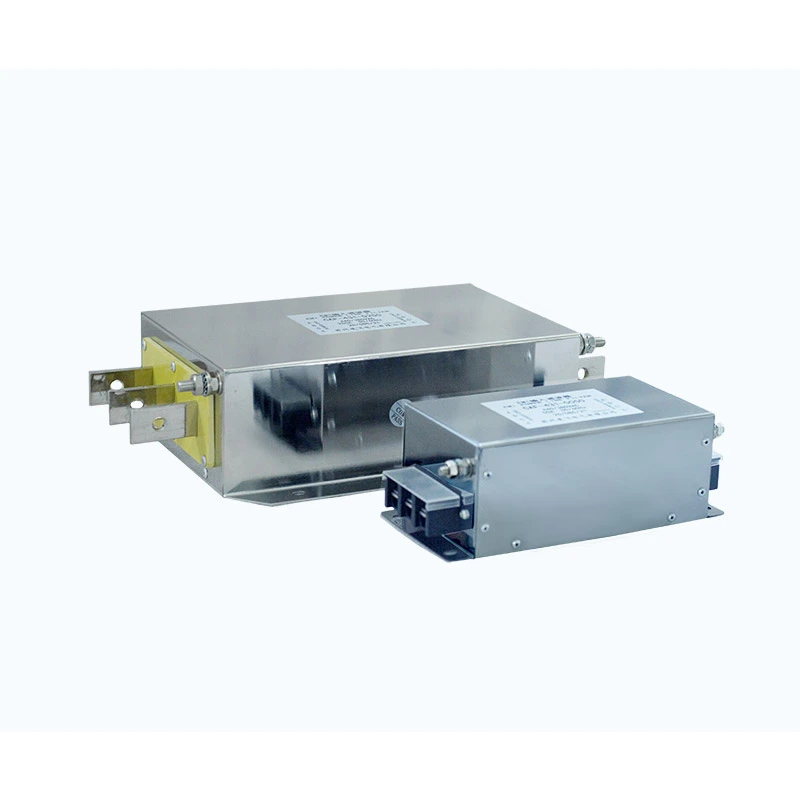

Le filtre d'entrée électrique Dufew est installé en série entre l'alimentation et les bornes d'entrée du VFD ou du servomoteur pour réduire les chemins de transmission des interférences électromagnétiques entre le système d'entraînement et le réseau électrique.
Le filtre adopte une structure de filtrage CEM à plusieurs étages combinant des composants magnétiques, des condensateurs et une conception d'amortissement optimisés pour supprimer les interférences en mode commun et en mode différentiel sur une large plage de fréquences.
Les principales caractéristiques de conception comprennent :
- Composants magnétiques à faible perte pour des performances de filtrage stables
- Réseau de condensateurs optimisé pour la suppression CEM
- Conception à faible courant de fuite pour la compatibilité avec les systèmes de protection
- Hautes performances d'isolation pour les environnements industriels
- Configurations d'installation flexibles IP00/IP20
Avec des performances CEM fiables et des paramètres électriques personnalisables, les filtres d'entrée Dufew contribuent à améliorer la stabilité du système dans les applications industrielles exigeantes.
Les dispositifs de commutation VFD génèrent un bruit haute fréquence qui peut traverser les câbles électriques et se répercuter sur le réseau électrique. Le filtre contribue à réduire les émissions conduites, à limiter la transmission des interférences haute fréquence, à améliorer les performances CEM et à minimiser les perturbations des équipements électriques à proximité.
Différents chemins d'interférence nécessitent différentes méthodes de filtrage. La structure de filtrage combine la suppression en mode commun du bruit entre les lignes électriques et la terre avec la suppression en mode différentiel des interférences entre les conducteurs. Cela contribue à améliorer la compatibilité électromagnétique dans les environnements industriels complexes.
Les réseaux électriques industriels peuvent être affectés par des fluctuations de tension, des perturbations de commutation et des interférences harmoniques. En réduisant l'impact de ces perturbations sur les systèmes d'entraînement, le filtre contribue à maintenir un fonctionnement stable des équipements et offre une protection supplémentaire aux composants électriques sensibles.
Les problèmes de CEM peuvent devenir plus visibles dans les systèmes comportant plusieurs variateurs ou de longs câbles moteur. La conception convient aux installations multi-variateurs, aux applications avec câbles longs, aux armoires de commande haute densité et aux systèmes d'automatisation industrielle où des performances CEM constantes sont requises.
La structure optimisée en trois étapes offre une atténuation sur les plages de fréquences basses, moyennes et hautes, contribuant ainsi à réduire différents types d'interférences électriques et à maintenir des performances de filtrage efficaces dans diverses conditions de fonctionnement.
La structure du condensateur de mise à la terre est optimisée pour limiter les courants de fuite inutiles tout en maintenant la compatibilité avec les dispositifs de protection contre les fuites. Cela permet un fonctionnement stable dans les systèmes électriques industriels.
Le système d'isolation est conçu pour une utilisation industrielle à long terme, avec une rigidité diélectrique ligne à ligne jusqu'à 1 500 V CC/60 S, une rigidité diélectrique ligne à terre jusqu'à 2 500 V CC/60 S et une résistance d'isolation de ≥ 100 MΩ à 1 000 V CC.
Les solutions de filtre d'entrée Dufew sont largement utilisées dans les applications nécessitant des performances CEM et une stabilité électrique améliorées.
| Application | Exigence principale |
|---|---|
| Systèmes VFD | Réduire les interférences de commutation |
| Systèmes de servomoteurs | Améliorer la stabilité du contrôle |
| Équipement d'automatisation industrielle | Protégez les contrôleurs sensibles |
| Ascenseurs | Améliorer la fiabilité du disque |
| Grues portuaires | Prise en charge des opérations intensives |
| Laminoirs | Réduire les perturbations électriques |
| Presses à injecter | Améliorer la stabilité du système |
| Machines textiles | Réduire les problèmes CEM |
| Équipement de test | Maintenir la fiabilité du signal |
| Matériel médical et de précision | Protéger les appareils électroniques sensibles |
| Paramètre | Spécification |
|---|---|
| Type de produit | Filtre d'entrée VFD/filtre CEM |
| Tension nominale | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Courant nominal | 5A - 1600A |
| Fréquence | 50Hz / 60Hz / Personnalisé jusqu'à 500Hz |
| Rigidité diélectrique | Ligne-ligne : 1 500 V CC (60 S) ; Ligne-terre : 2500VDC (60S) |
| Résistance d'isolation | ≥100 MΩ (1 000 V CC) |
| Capacité de surcharge | 1,4 fois le courant nominal pendant 1 minute |
| Prise en charge de la longueur du câble | Câble blindé jusqu'à 400 m |
| Degré de protection | IP00/IP20 |
| Classe d'isolation | Classe F (155 ℃) |
| Qualité ignifuge | UL94V-2 |
| Normes | GB/T15287/8 |
Dufew Electric est spécialisé dans les composants d'électronique de puissance industrielle, notamment les filtres CEM, les réacteurs, les résistances de freinage et les solutions électriques personnalisées.
Grâce à des processus de fabrication contrôlés et à des tests de performances électriques, Dufew garantit une qualité de produit fiable pour les applications industrielles.
Le contrôle qualité comprend :
- Inspection des composants
- Tests de performances électriques
- Tests de résistance d'isolement
-Résister aux tests de tension
- Vérification fonctionnelle
Dufew améliore continuellement son système de gestion de la qualité et ses normes de produits.
Les certifications et documents techniques comprennent :
- Système de Management de la Qualité ISO 9001
- Certification CE
- Rapports de tests de produits
- Documentation technique personnalisée
Dufew prend en charge la fabrication OEM, les conceptions personnalisées et la coopération en ingénierie pour les clients mondiaux.
Dufew propose des solutions d'emballage orientées vers l'exportation pour protéger les composants électriques pendant le transport.
L'emballage comprend :
- Protection contre l'humidité
- Fixation résistante aux chocs
- Packaging renforcé pour les grands modèles
- Etiquettes d'identification du produit
- Documents techniques avec expédition
Chaque filtre est inspecté avant livraison pour garantir sa conformité aux exigences du client.
Il contribue à réduire les interférences électromagnétiques générées lors du fonctionnement du VFD, à améliorer les performances CEM et à protéger les composants électriques des perturbations électriques externes.
Il est installé entre l'alimentation et les bornes d'entrée du VFD ou du servomoteur pour réduire la transmission des interférences à travers le réseau électrique et améliorer la stabilité du système.
En fonction des conditions d'installation, les solutions Dufew peuvent prendre en charge des câbles blindés jusqu'à 400 mètres et des câbles non blindés jusqu'à 300 mètres, contribuant ainsi à maintenir des performances de filtrage stables dans les applications longue distance.
Oui. Dufew propose des solutions personnalisées comprenant la tension nominale, la capacité de courant, les paramètres de filtrage, les dimensions mécaniques et les structures d'installation en fonction des différentes exigences des applications.
Dufew Electric propose des solutions de filtres d'entrée personnalisées pour les systèmes VFD, les servomoteurs et les applications d'automatisation industrielle.
Grâce à des capacités d'ingénierie professionnelles, des processus de fabrication fiables et un contrôle qualité strict, Dufew aide ses clients à améliorer les performances CEM, à réduire les interférences électriques et à obtenir un fonctionnement stable à long terme.
