Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.

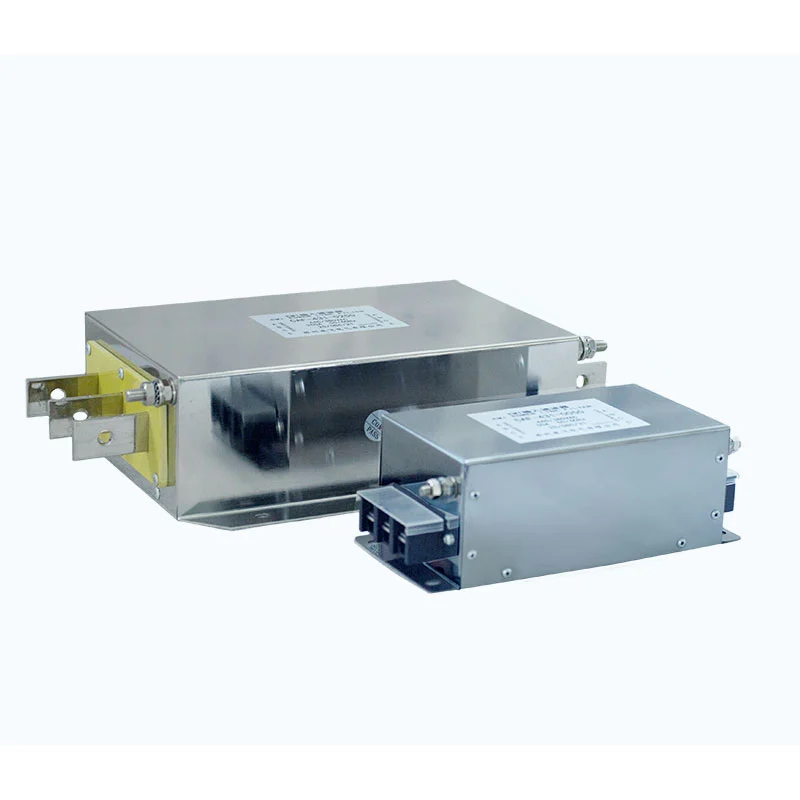

Le filtre passif électrique Dufew est conçu pour les systèmes électriques industriels affectés par les courants harmoniques des VFD, convertisseurs, redresseurs et autres charges non linéaires. En combinant des selfs de filtrage, des condensateurs et des résistances d'amortissement non inductives dans un circuit LC accordé, il fournit un chemin à faible impédance pour les fréquences harmoniques sélectionnées et contribue à réduire la circulation du courant harmonique dans le réseau électrique.
Les charges non linéaires générées lors de la conversion AC-DC et de la commutation électronique de puissance peuvent contribuer à la surchauffe du transformateur, à l'augmentation des pertes dans les câbles, à la réduction du facteur de puissance, à une contrainte supplémentaire sur les équipements électriques et à une qualité d'alimentation instable. En fonction des conditions du système, la configuration de filtrage peut être conçue pour traiter les harmoniques caractéristiques telles que les composants d'ordre 5e, 7e, 11e et supérieur.
Le système aide à réduire la distorsion du courant harmonique, à améliorer le facteur de puissance, à limiter les pertes liées aux harmoniques et à assurer un fonctionnement électrique stable. Comparé aux systèmes de compensation active des harmoniques, le filtrage passif utilise une structure électrique relativement simple sans circuits de commande complexes, ce qui le rend adapté à un fonctionnement continu dans des applications industrielles avec des caractéristiques harmoniques prévisibles.
Le réacteur et le condensateur forment une branche LC accordée conçue pour des fréquences harmoniques spécifiques.
Lorsque les courants harmoniques atteignent la plage de fréquence conçue, la branche de filtrage fournit un chemin d'impédance inférieur à celui du réseau électrique, permettant aux courants harmoniques d'être absorbés efficacement.
Cette conception offre :
- Réduction harmonique ciblée
- Faible distorsion de la forme d'onde du courant
- Stabilité électrique améliorée
- Capacité d'exploitation industrielle continue
La résistance non inductive intégrée contrôle les caractéristiques de résonance et améliore la stabilité du circuit.
La structure d'amortissement aide à :
-Empêcher une amplification excessive de la résonance
- Limiter les courants harmoniques anormaux
- Améliorer la fiabilité des condensateurs
- Prolonger la durée de vie du système
La conception passive fonctionne sans contrôleurs DSP ni modules de compensation électronique supplémentaires, ce qui donne lieu à une structure électrique simple avec moins de composants de contrôle, des besoins de maintenance réduits et une bonne adaptabilité aux environnements d'exploitation industriels.
En réduisant la circulation du courant harmonique, le système peut aider à limiter les pertes du transformateur et des câbles, à réduire l'augmentation de la température, à améliorer le facteur de puissance et à permettre un fonctionnement plus stable des équipements électriques connectés.
Dufew applique des considérations techniques aux composants magnétiques, à l'adaptation des réacteurs et des condensateurs, aux performances thermiques et à la sécurité électrique. La configuration résultante convient au fonctionnement continu dans des systèmes électriques industriels présentant des caractéristiques harmoniques relativement prévisibles.
Le filtre passif Dufew convient aux systèmes industriels présentant des caractéristiques harmoniques relativement stables.
| Application | But |
|---|---|
| Systèmes VFD | Réduire la distorsion du courant harmonique |
| Plusieurs entraînements à moteur | Améliorer la stabilité du réseau électrique |
| Équipement redresseur | Harmoniques caractéristiques de contrôle |
| Systèmes UPS | Réduire l’influence harmonique |
| Automatisation industrielle | Améliorer la fiabilité électrique |
Les applications typiques incluent les usines de fabrication, les installations métallurgiques et de traitement chimique, les équipements miniers, les machines textiles, les lignes de production de papier, les machines portuaires et les systèmes de moulage par injection où les charges non linéaires et les courants harmoniques doivent être gérés.
Différents systèmes électriques nécessitent différents paramètres de filtrage.
Dufew fournit un support d'ingénierie basé sur :
- Données de mesure harmonique
- Caractéristiques de charge
- System voltage level
- Environnement d'installation
- Performances THDi requises
Des solutions personnalisées sont disponibles pour différentes exigences industrielles en matière de qualité de l'énergie.
La sélection d'une solution de filtrage appropriée nécessite l'évaluation de :
| Selection Factor | Considération |
|---|---|
| Tension nominale | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Courant nominal | Courant de fonctionnement continu |
| Source harmonique | VFD, redresseur, UPS, convertisseur |
| Spectre harmonique | Composants du 5ème/7ème/11ème ordre |
| Performances requises | Objectif d’amélioration du THDi |
| Environnement d'installation | Exigences en matière d'espace, de ventilation et de protection |
Dufew fournit des recommandations personnalisées basées sur les données de mesure harmonique, les paramètres du système et les exigences du projet.
Dufew Electric se spécialise dans la fabrication d'électronique de puissance industrielle, fournissant des filtres passifs, des réacteurs, des résistances de freinage, des transformateurs et des solutions électriques personnalisées pour les applications industrielles. Ses travaux d'ingénierie couvrent l'analyse harmonique, l'adaptation des paramètres électriques et les exigences de qualité de l'énergie, prenant en charge la conception et la fabrication de produits spécifiques à des applications.
Les principales capacités de fabrication comprennent le traitement du noyau magnétique, l'enroulement de réacteur de précision, l'adaptation des condensateurs et des résistances, la vérification des paramètres électriques et les tests de performances thermiques. Selon la configuration du produit, l'inspection qualité peut inclure :
- Tests de résistance d'isolement
- Tests de tenue diélectrique
- Vérification des paramètres de résonance
- Test d'échauffement
- Inspection des paramètres électriques
- Contrôle d'aspect final
La documentation qualité peut inclure une certification de gestion de la qualité ISO, des rapports de tests de produits et des enregistrements de vérification des performances électriques conformément aux exigences applicables du produit et du projet.
Dufew Electric prend en charge la fabrication OEM, la conception électrique personnalisée, la coopération en ingénierie et les solutions de qualité d'énergie basées sur des projets.
| Paramètre | Spécification |
|---|---|
| Tension nominale | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Fréquence de fonctionnement | 50 Hz / 60 Hz |
| Courant nominal | 5A - 1600A |
| Cible harmonique | 5ème / 7ème / 11ème / Harmoniques d'ordre supérieur |
| Structure de filtrage | Circuit résonant LC réglé |
| Temperature Rise | ≤80K |
| Niveau de bruit | ≤65dB |
| Rigidité diélectrique | 3000 VCA / 10S |
| Résistance d'isolation | ≥100 MΩ |
| Degré de protection | IP00/IP22 |
| Classe d'isolation | Classe F (155 ℃) |
| Qualité ignifuge | UL94V-2 |
| Normes | IEC61000/GB/T14549-1993 |
| Comparaison | Filtre passif | Filtre harmonique actif |
|---|---|---|
| Principe de fonctionnement | Circuit de résonance LC accordé | Compensation électronique de puissance |
| Principaux composants | Réacteurs, condensateurs, résistances | Modules de puissance et contrôleurs |
| Réponse harmonique | Conçu pour des conditions harmoniques spécifiques | Rémunération dynamique |
| Exigence de contrôle | Pas de système de contrôle externe | Nécessite un contrôle électronique |
| Entretien | Entretien simple | Maintenance plus complexe |
| Application | Charges industrielles stables | Environnements harmoniques variables |
Un filtre passif se compose de réacteurs, de condensateurs et de résistances d'amortissement qui forment un circuit LC accordé. Ces composants fournissent un chemin à faible impédance pour les courants harmoniques sélectionnés et contribuent à améliorer la qualité de l'énergie.
La sélection du modèle dépend de la tension nominale, du courant de fonctionnement, de la source harmonique, du spectre harmonique, des exigences THDi, de la configuration du système et des conditions d'installation.
Le filtrage passif convient généralement aux systèmes présentant des caractéristiques harmoniques stables. Les applications avec des charges harmoniques changeant rapidement peuvent nécessiter des solutions de compensation alternatives.
Oui. Dufew propose des solutions personnalisées basées sur le niveau de tension, la capacité de courant, les caractéristiques harmoniques, les exigences d'installation et les conditions du projet.
