Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.

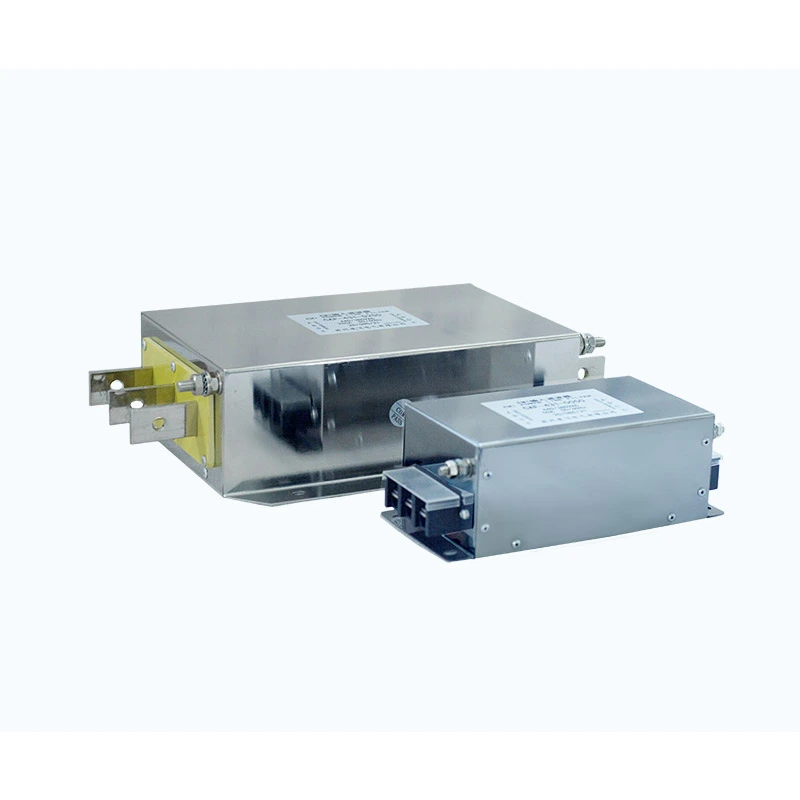

Le filtre de sortie est installé entre les bornes de sortie VFD et les bornes d'entrée du moteur pour améliorer la qualité des signaux électriques transmis au moteur.
En combinant des circuits de filtrage à plusieurs étages avec des composants magnétiques optimisés, il atténue les interférences de commutation haute fréquence générées par le fonctionnement de l'onduleur PWM et réduit les contraintes électriques aux bornes du moteur.
La conception permet de minimiser :
- Composantes harmoniques haute fréquence
- Impulsions de pointe de tension provoquées par une commutation rapide
- contrainte dv/dt sur l'isolation du moteur
- Interférences électromagnétiques via les câbles moteur
Le système d'isolation fournit :
- Ligne à ligne : 1500VDC / 60S
- Ligne à terre : 2500VDC / 60S
Avec une résistance d'isolation supérieure à 100 MΩ, une capacité de surcharge de 1,4 fois le courant nominal pendant 1 minute et une prise en charge de distances de câbles moteur allant jusqu'à 400 m avec des câbles blindés, les solutions Dufew conviennent aux systèmes d'entraînement industriels exigeants.
| Paramètre | Spécification |
|---|---|
| Tension nominale | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Fréquence de fonctionnement | 50 Hz / 60 Hz / Jusqu'à 500 Hz |
| Courant nominal | 5A - 1600A |
| Rigidité diélectrique | Ligne à ligne : 1 500 V CC (60 S) ; Ligne à terre : 2 500 V CC (60 S) |
| Résistance d'isolation | ≥100 MΩ (1 000 V CC) |
| Capacité de surcharge | 1,4 fois le courant nominal pendant 1 minute (intervalle ≥15 minutes) |
| Longueur maximale du câble | Câble blindé : 400 m ; Câble non blindé : 300m |
| Degré de protection | IP00/IP20 |
| Classe d'isolation | T40 / Classe F (155℃) |
| Qualité ignifuge | UL94V-2 |
| Norme de produit | GB/T15287/8 |
CAF-4 3 2-0600
| Code | Description |
|---|---|
| FAC | Série de filtres électriques Dufew |
| 4 | Niveau de tension (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Numéro de phase (3 = triphasé, 1 = monophasé) |
| 2 | Type de filtre (1 = filtre d'entrée, 2 = filtre de sortie) |
| 0600 | Courant nominal (0600 = 600A) |
Les câbles moteur longs peuvent introduire une capacité distribuée, ce qui peut augmenter le courant de charge et les interférences haute fréquence. La conception optimisée du circuit magnétique permet de réduire l'impact de la capacité du câble, d'améliorer la stabilité de la forme d'onde de sortie et de réduire le rayonnement haute fréquence, ce qui rend le filtre adapté aux installations de moteurs à distance. Il prend en charge les câbles blindés jusqu'à 400 m et les câbles non blindés jusqu'à 300 m.
L'opération de commutation PWM peut générer une augmentation rapide de la tension et des contraintes à haute fréquence sur les enroulements du moteur. Le filtre de sortie aide à réduire l'impact du/dt et les contraintes de pointe de tension, limitant le vieillissement de l'isolation provoqué par les impulsions de commutation et améliorant la fiabilité globale du service du moteur.
La structure de filtrage à plusieurs étages aide à supprimer le bruit de commutation haute fréquence ainsi que les interférences en mode commun et en mode différentiel. Cela peut améliorer les performances CEM et réduire les interférences dans les systèmes équipés d'équipements de contrôle et de surveillance sensibles.
La conception du filtrage cible principalement les composants haute fréquence tout en conservant l'énergie de fréquence fondamentale requise pour le fonctionnement normal du moteur. Cela permet de maintenir un couple de sortie stable du moteur, de minimiser les pertes supplémentaires et de garantir un fonctionnement continu et fiable.
La conception compacte prend en charge une installation verticale et horizontale et peut s'adapter à différentes configurations d'armoires. Des valeurs nominales de tension et de courant personnalisées sont également disponibles pour répondre à des applications industrielles spécifiques et aux exigences des projets OEM.
Le filtre de sortie Dufew convient aux applications dans lesquelles la longueur des câbles moteur dépasse 50 mètres, ainsi qu'aux équipements d'usinage servo de haute précision, aux systèmes d'entraînement synchrone multimoteurs et aux lignes de production équipées d'équipements d'inspection sensibles. Il convient également aux grues et aux équipements de moulage par injection qui nécessitent des accélérations et des freinages fréquents.
Les applications typiques incluent l'automatisation industrielle, les machines CNC, les ascenseurs, les équipements portuaires, les machines textiles, les machines de moulage par injection et les systèmes de test.
| Dimension de comparaison | Filtre de sortie professionnel Dufew | Solution de filtrage de sortie standard |
|---|---|---|
| Structure de filtrage | Conception de filtrage à plusieurs étages pour les interférences de commutation PWM | Structure de filtrage simple avec atténuation de fréquence limitée |
| Application principale | Suppression des harmoniques côté moteur et réduction des contraintes dv/dt | Amélioration de base de la forme d'onde de sortie |
| Capacité de câble long | Prend en charge les applications de câbles moteur longue distance jusqu'à 400 m de câble blindé | Les performances peuvent diminuer avec une distance de câble étendue |
| Protection du moteur | Aide à réduire les contraintes d'isolation causées par les impulsions de tension de commutation | Protection limitée contre le stress à haute fréquence |
| Intégration du système | Convient aux systèmes d'entraînement de précision et industriels | Principalement utilisé pour les applications générales |
Dufew Electric est spécialisé dans les composants d'électronique de puissance industrielle, notamment les filtres, les réacteurs, les résistances de freinage et les solutions électriques personnalisées.
Fort de son expérience en ingénierie dans les composants magnétiques et les applications de systèmes d'entraînement, Dufew propose des solutions personnalisées pour différents niveaux de tension, plages de courant et exigences d'installation.
Les capacités de fabrication de Dufew couvrent le traitement des composants magnétiques, le bobinage de précision, le traitement d'isolation, la vérification des paramètres électriques et les tests de performances, garantissant une qualité de production constante et des performances de produit fiables.
Le contrôle qualité comprend la résistance d’isolation, la tenue diélectrique, l’échauffement, les performances électriques et les inspections d’apparence. Chaque étape est conçue pour vérifier la sécurité électrique, la stabilité de fonctionnement et la qualité globale des produits finis.
Dufew prend en charge la fabrication OEM, les conceptions personnalisées, la documentation technique et l'assistance en ingénierie d'applications pour répondre aux différentes exigences industrielles. La documentation qualité comprend la certification de gestion de la qualité ISO, la certification CE et les rapports de tests de produits.
Dufew applique un emballage conforme aux normes d'exportation pour garantir un transport sûr des composants électriques industriels.
Les solutions d'emballage comprennent :
- Protection résistante à l'humidité
- Fixation résistante aux chocs
- Caisses en bois renforcées pour grands modèles
- Etiquettes d'identification du produit
-Documents techniques
Chaque produit est inspecté avant expédition pour garantir sa conformité aux exigences du client.
Un filtre de sortie cible principalement les composants de commutation haute fréquence, les interférences PWM et le bruit électromagnétique côté moteur. Une self de sortie réduit principalement le taux d'augmentation de la tension, limite l'impact du courant et améliore les conditions de forme d'onde de sortie.
Pour les applications exigeantes, la solution adaptée dépend de la longueur du câble, du type de moteur et des exigences CEM.
Oui. En réduisant les composants haute fréquence générés par la commutation de l'onduleur, cela peut contribuer à réduire les vibrations électromagnétiques et à améliorer les conditions de fonctionnement du moteur.
Les câbles longs augmentent la capacité distribuée et peuvent amplifier les interférences haute fréquence. Un filtrage approprié aide à réduire les contraintes électriques liées aux câbles et améliore la stabilité du système.
Oui. Dufew propose des solutions personnalisées comprenant la tension nominale, la capacité de courant, les caractéristiques de filtrage, les dimensions et la structure d'installation selon les exigences du client.
