Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.

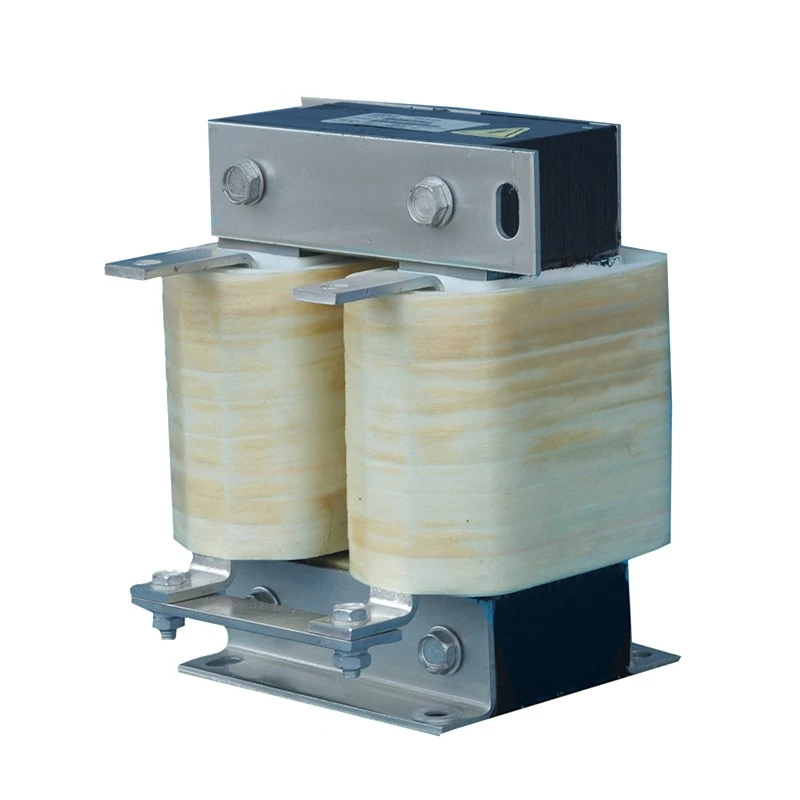

Le VFD DC Link Reactor est connecté en série dans le circuit de bus CC intermédiaire entre le pont redresseur et l'étage onduleur d'un système VFD.
Lors de la conversion CA-CC, le fonctionnement du redresseur et la variation de charge peuvent introduire une ondulation du courant et une fluctuation électrique dans le bus CC. Le réacteur utilise des caractéristiques de stockage d'énergie inductive pour lisser les changements de courant, maintenir un flux de courant continu continu et améliorer la stabilité de l'alimentation de l'onduleur.
Contrairement aux réacteurs AC standard, les réacteurs DC Link sont conçus pour fonctionner dans des conditions de courant continu continu. Dufew adopte une structure magnétique à entrefer segmenté résistante à la polarisation CC pour maintenir une inductance stable et réduire le risque de saturation magnétique.
Le réacteur comprend :
- Noyau en acier au silicium laminé à froid à faible perte pour réduire les pertes magnétiques
- Structure à entrefer segmenté pour un fonctionnement stable en courant continu
- Système d'isolation de classe F pour une fiabilité à haute température
- Procédé d'imprégnation sous vide pour la résistance mécanique et la résistance à l'humidité
- Options d'enroulement en cuivre ou en aluminium pour différentes exigences de courant
Ces caractéristiques de conception rendent les réacteurs Dufew DC Link adaptés aux systèmes VFD nécessitant des performances de bus CC stables, une longue durée de vie et un fonctionnement fiable.
L'étage redresseur génère naturellement des composantes d'ondulation dans le courant continu. Un réacteur DC Link lisse la forme d'onde du courant, réduit le courant d'ondulation et aide à maintenir une conduction de courant continue, fournissant ainsi une entrée plus stable à l'onduleur. Cela réduit les fluctuations de l'alimentation CC et permet un fonctionnement constant du moteur.
Un courant d'ondulation excessif peut augmenter l'échauffement du condensateur et accélérer le vieillissement des composants. En réduisant les contraintes de charge et la charge thermique sur les composants du bus CC, le réacteur peut contribuer à prolonger la durée de vie des condensateurs, à améliorer la fiabilité globale des composants et à réduire les besoins de maintenance.
Les équipements industriels fonctionnent souvent sous de fréquents changements d’accélération, de freinage et de charge. Le réacteur permet de maintenir un fonctionnement stable de l'onduleur et de réduire l'impact électrique d'une variation rapide de charge, tout en assurant le fonctionnement fiable des dispositifs à semi-conducteurs de puissance.
En améliorant les caractéristiques du bus CC et en réduisant la distorsion du courant, le réacteur contribue à optimiser l'utilisation de l'énergie et à limiter l'influence des harmoniques. Cela le rend adapté aux systèmes d'entraînement industriels de haute puissance où des performances électriques stables sont requises.
Un courant continu continu peut produire une polarisation magnétique et augmenter le risque de saturation du cœur dans les conceptions de réacteurs classiques. La technologie d'entrefer segmenté de Dufew offre une inductance plus stable et une linéarité magnétique améliorée, contribuant ainsi à réduire le risque de saturation et à maintenir un fonctionnement fiable dans des conditions de courant continu continu.
La structure d'enroulement est conçue pour un fonctionnement CC à courant élevé et peut utiliser des conducteurs en cuivre ou en aluminium selon les exigences de l'application. Une faible perte de résistance et une augmentation contrôlée de la température contribuent à des performances stables à long terme. Pour les modèles à courant élevé, des structures d'enroulement en feuille peuvent également être utilisées pour améliorer la dissipation thermique tout en conservant une conception d'installation compacte.
Le processus d'imprégnation sous vide renforce le système d'isolation et améliore la stabilité mécanique, la résistance à l'humidité et aux vibrations. Ce traitement permet de maintenir des performances électriques et mécaniques fiables lors d’opérations industrielles à long terme.
Les solutions Dufew DC Link Reactor sont largement utilisées dans les systèmes industriels de conversion de puissance et d'entraînement de moteur.
| Application | Exigence principale |
|---|---|
| Systèmes d'entraînement à fréquence variable | Réduisez l’ondulation CC et améliorez la fiabilité du variateur |
| Systèmes de servomoteurs | Améliorer la stabilité du bus DC pendant le fonctionnement dynamique |
| Ascenseurs | Prend en charge des cycles d'accélération et de freinage fréquents |
| Grues portuaires et matériel de levage | Améliorer la fiabilité dans des conditions de charge élevée |
| Laminoirs | Réduire le stress électrique pendant le fonctionnement continu |
| Presses à injecter | Améliorer la stabilité de l'entraînement du moteur |
| Machines à tréfiler | Maintenir une transmission de puissance fluide |
| Machines textiles | Soutenir un fonctionnement stable à long terme |
| Systèmes de test | Améliorer la cohérence électrique |
Un DC Link Reactor est recommandé lorsque le système VFD présente :
| État du système | Objectif recommandé |
|---|---|
| Fluctuation fréquente du courant continu | Réduire le courant d'ondulation |
| VFD à source de tension avec filtrage par condensateur | Protéger les condensateurs du bus DC |
| Alimentation par transformateur de grande capacité | Améliorer la stabilité de la puissance |
| Déséquilibre de tension triphasé | Réduire le stress électrique |
| Accélérations et décélérations fréquentes | Améliorer la fiabilité de l'onduleur |
| Exigences élevées en matière de qualité d’énergie | Réduire l’impact harmonique |
Exemple : CDL-600-0600-EIDA
| Code | Description |
|---|---|
| CDL | Série de réacteurs de liaison CC |
| 600 | Niveau de tension (600 = 690VDC) |
| 0600 | Courant nominal (0600 = 600A, 2500 = 2500A) |
| AE | Structure du noyau (EI = noyau triphasé, UI = noyau monophasé) |
| D | Structure d'installation (D = Installation verticale, W = Installation horizontale) |
| A | Matériau du bobinage (A = aluminium, C = cuivre) |
| Paramètre | Spécification |
|---|---|
| Type de produit | Réacteur de liaison CC VFD |
| Position d'installation | Circuit de bus CC entre redresseur et onduleur |
| Tension nominale | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Fréquence de fonctionnement | 50Hz / 60Hz / Personnalisé jusqu'à 500Hz |
| Courant nominal | 5A - 3800A |
| Chute de tension | 0,5% / 1% / 2% / 4% |
| Capacité de surcharge | 1,5 fois le courant nominal pendant 60 secondes, intervalle de 1 heure |
| Rigidité diélectrique | 3000VAC / 50Hz / 5mA / 1Min |
| Résistance d'isolation | ≥100 MΩ à 1 000 V CC |
| Degré de protection | IP00/IP20 |
| Classe d'isolation | Classe F (155 ℃) |
| Qualité ignifuge | UL94V-2 |
| Niveau de bruit | ≤65dB (testé à une distance horizontale de 1 mètre) |
| Durée de vie | ≥15 ans |
| Normes applicables | CEI289 : 1987 / GB10229-88 / JB9644-1999 |
Dufew Electric se spécialise dans les composants électroniques de puissance personnalisés, notamment les réacteurs de liaison CC, les réacteurs CA, les résistances de freinage, les transformateurs et les solutions électriques associées.
Avec une capacité d'ingénierie professionnelle et des processus de fabrication contrôlés, Dufew fournit des solutions de réacteur fiables pour les systèmes VFD, l'automatisation industrielle et les applications de conversion de puissance.
La production Dufew comprend :
- Traitement de précision du noyau en acier au silicium
- Fabrication de structures magnétiques à entrefer segmenté
- Production de bobinages en cuivre et en aluminium
- Traitement d'imprégnation sous vide
- Processus de durcissement à haute température
- Tests de performances électriques
Chaque réacteur est soumis à des procédures d'inspection strictes, notamment :
| Article d'inspection | But |
|---|---|
| Tests de résistance d'isolation | Vérifier la fiabilité de l'isolation |
| Essais de tenue diélectrique | Confirmer les performances de sécurité électrique |
| Test d'inductance | Assurer les caractéristiques requises du réacteur |
| Test d'échauffement | Vérifier les performances thermiques |
| Tests de bruit | Contrôler le niveau de bruit de fonctionnement |
| Contrôle d'apparence | Confirmer la qualité de fabrication |
Dufew propose des solutions personnalisées basées sur la tension nominale, la plage de courant, l'inductance, la chute de tension, la structure d'installation, l'espace dans l'armoire et les exigences en matière de matériaux d'enroulement. La conception peut être adaptée à différentes conditions électriques et mécaniques pour garantir une bonne intégration avec le système d'entraînement du client.
Les services couvrent la fabrication OEM, la conception de réacteurs personnalisés, la documentation technique et le support technique d'application, aidant ainsi les clients à répondre aux exigences spécifiques du projet, depuis la sélection des produits jusqu'à l'intégration du système.
Les produits Dufew sont fabriqués selon des normes industrielles et des exigences de qualité reconnues.
Les normes applicables comprennent :
| Standard | Description |
|---|---|
| OIN 9001 | Système de gestion de la qualité |
| CEI289 : 1987 | Norme de réacteur |
| GB10229-88 | Norme de réacteur (équivalent à IEC289:1987) |
| JB9644-1999 | Réacteur pour entraînements électriques à semi-conducteurs |
| CE | Exigence de conformité du produit |
Dufew fournit des solutions d'emballage conformes aux normes d'exportation pour garantir un transport sûr et des performances fiables des produits.
- Protection résistante à l'humidité
- Structure de fixation résistante aux chocs
- Caisses en bois d'exportation renforcées pour grands réacteurs
- Etiquettes produits et documents techniques
- Dossiers d'inspection avant expédition
Chaque unité est inspectée avant la livraison pour garantir que les paramètres électriques et les exigences mécaniques répondent aux spécifications du client.
Dufew prend en charge :
- Production par lots
- Projets OEM
- Expédition internationale
- Exigences d'emballage personnalisées
| Dimension de comparaison | Réacteur de liaison CC VFD | Réacteur AC triphasé standard |
|---|---|---|
| Position d'installation | Installé dans la section du bus DC entre le redresseur et l'onduleur | Installé du côté de l'entrée CA ou du côté sortie CA des systèmes VFD |
| Conception du noyau magnétique | Noyau à entrefer segmenté conçu pour le courant continu avec composants d'ondulation CA | Noyau magnétique conventionnel conçu pour un flux magnétique alternatif symétrique |
| Fonction principale | Ondulation douce du courant CC, améliore la stabilité du bus CC, réduit le stress sur les composants CC. | Réduisez les harmoniques CA, limitez les surintensités et améliorez la qualité de la forme d'onde CA |
| État de fonctionnement | Fonctionne dans des conditions de polarisation CC et nécessite une conception résistante à la saturation | Fonctionne dans des conditions magnétiques AC alternées |
| Valeur d'application typique | Protège les condensateurs CC et améliore la stabilité de fonctionnement de l'onduleur | Améliore la qualité de l'alimentation côté CA et la protection côté moteur |
Un réacteur de liaison CC est installé dans le circuit du bus CC pour lisser les fluctuations du courant et réduire les contraintes d'ondulation sur les composants CC. Un réacteur AC est installé du côté AC pour contrôler les harmoniques d'entrée ou les contraintes électriques de sortie. Leurs positions d'installation et leurs exigences de conception sont différentes.
Il est recommandé pour les systèmes VFD avec des puissances nominales élevées, une ondulation de courant CC importante, des changements de charge fréquents ou des applications nécessitant une stabilité améliorée du bus CC.
En limitant le courant d'ondulation et en réduisant les fluctuations du courant de charge, le réacteur réduit les contraintes thermiques et électriques sur les condensateurs CC, contribuant ainsi à améliorer leur fiabilité et leur durée de vie.
Oui. Dufew prend en charge la personnalisation de la tension nominale, de la capacité de courant, de la valeur d'inductance, de la chute de tension, du matériau d'enroulement, des dimensions et de la configuration d'installation en fonction des exigences du projet.
Dufew Electric propose des solutions personnalisées de réacteurs DC Link pour les systèmes VFD industriels, les équipements de conversion de puissance et les applications d'automatisation.
Grâce à des capacités d'ingénierie professionnelles, des processus de fabrication avancés et un contrôle qualité strict, Dufew aide ses clients à améliorer la stabilité du bus CC, à réduire le stress électrique et à obtenir un fonctionnement fiable à long terme.
Contactez Dufew Electric pour une conception de réacteur personnalisée, une coopération OEM et une assistance au projet.
