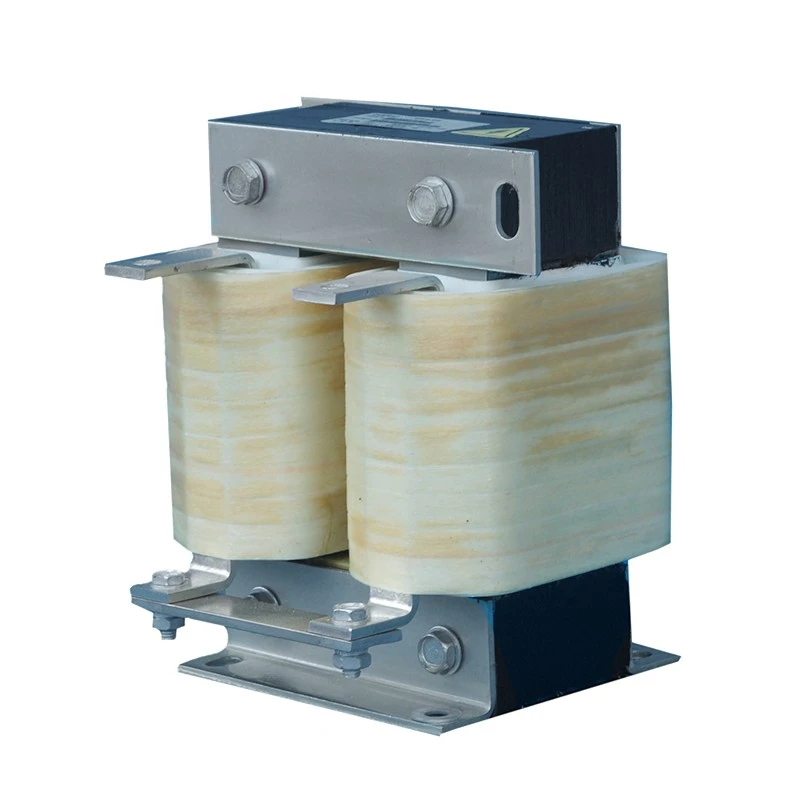

Le réacteur de liaison CC vertical est installé dans le circuit de bus CC intermédiaire des systèmes d'entraînement à fréquence variable pour améliorer la stabilité de l'alimentation CC pendant le fonctionnement continu et les changements de charge dynamiques.
Contrairement aux conceptions horizontales à profil bas, cette configuration se concentre sur la réduction de la largeur de l'armoire grâce à une structure de noyau et d'enroulement disposée verticalement. L'encombrement réduit permet d'installer plusieurs composants d'entraînement côte à côte, ce qui le rend adapté aux armoires électriques standard avec un espace horizontal limité.
Les réacteurs Dufew sont fabriqués avec :
- Noyaux en acier au silicium laminés à froid à faible perte
- Structures magnétiques à entrefer segmenté résistantes à la polarisation CC
- Systèmes d'isolation haute température de classe F
- Traitement d'imprégnation sous vide
- Options d'enroulement en cuivre ou en aluminium
La structure verticale optimisée offre des performances d'inductance fiables, une dissipation thermique efficace et une intégration flexible dans les systèmes de contrôle industriels.
De nombreuses armoires de commande industrielles nécessitent une installation de composants haute densité tout en conservant une largeur hors tout compacte. La configuration verticale réduit l'espace d'installation horizontal, permet aux unités de commande d'être disposées plus efficacement côte à côte et utilise mieux la profondeur et la hauteur disponibles de l'armoire. Cette structure est particulièrement adaptée aux armoires VFD où la largeur est la principale limitation d'espace.
La structure verticale suit la direction naturelle du flux d'air de nombreuses armoires industrielles, supportant un chemin de ventilation de bas en haut pour une évacuation plus efficace de la chaleur pendant un fonctionnement continu. En réduisant l'accumulation de chaleur locale et en maintenant la stabilité thermique sous les charges nominales, la conception contribue à garantir des performances électriques constantes pendant un fonctionnement à long terme.
Lors d'une accélération, d'une décélération ou d'un fonctionnement à charge variable, les fluctuations du courant du bus CC peuvent augmenter les contraintes sur les composants de puissance. Le réacteur aide à lisser la variation du courant et à réduire l'impact du courant d'ondulation, permettant ainsi un fonctionnement plus stable du bus CC tout en aidant à protéger les condensateurs et les composants de l'onduleur.
La structure verticale est optimisée pour une installation pratique en armoire, avec un faible encombrement de montage horizontal, un positionnement stable de l'entrefer et une disposition compacte des bornes. Un support mécanique fiable permet au composant de s'intégrer plus facilement dans les équipements industriels tout en réduisant les contraintes sur la disposition globale de l'armoire.
La structure magnétique positionnée verticalement réduit la largeur de l'armoire occupée tout en conservant les performances d'inductance requises. Son profil d'installation étroit permet une utilisation efficace de l'espace disponible dans l'armoire et est bien adapté aux configurations électriques à haute densité.
Un courant continu continu peut créer une polarisation magnétique et augmenter le risque de saturation. Dufew utilise une structure d'entrefer segmenté pour maintenir une inductance stable et améliorer la linéarité magnétique, contribuant ainsi à réduire le risque de saturation et à prendre en charge un fonctionnement continu fiable en courant continu.
Différents courants nominaux nécessitent différentes solutions de conducteurs. Des enroulements en cuivre et en aluminium sont disponibles, tandis que des enroulements en feuille peuvent être utilisés pour les modèles à courant élevé. La structure d'enroulement optimisée aide à contrôler les pertes électriques et à améliorer la dissipation thermique pour des performances stables à long terme.
La disposition des bornes est conçue spécifiquement pour l'intégration verticale dans une armoire, permettant une connexion pratique avec les systèmes de jeux de barres supérieurs tout en réduisant l'espace requis pour le routage horizontal des câbles. Cela se traduit par un agencement de câblage plus propre et simplifie l'installation dans des panneaux de commande compacts.
Exemple : CDL-600-0600-EIDA
| Code | Description |
|---|---|
| CDL | Série de réacteurs de liaison CC |
| 600 | Niveau de tension (600 = 690VDC) |
| 0600 | Courant nominal (0600 = 600A, 2500 = 2500A) |
| AE | Structure du noyau (EI = noyau triphasé, UI = noyau monophasé) |
| D/S | Structure d'installation (D = verticale, W = horizontale) |
| Climatisation | Matériau du bobinage (A = aluminium, C = cuivre) |
| Paramètre | Spécification |
|---|---|
| Type de produit | Réacteur de liaison CC vertical |
| Application | Systèmes de bus CC VFD |
| Tension nominale | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Courant nominal | 5A - 3800A |
| Fréquence de fonctionnement | 50Hz / 60Hz / Personnalisé jusqu'à 500Hz |
| Chute de tension | 0,5% / 1% / 2% / 4% |
| Capacité de surcharge | 1,5 × courant nominal pendant 60 secondes |
| Rigidité diélectrique | 3000VAC / 50Hz / 5mA / 1Min |
| Résistance d'isolation | ≥100 MΩ (1 000 V CC) |
| Degré de protection | IP00/IP20 |
| Classe d'isolation | Classe F (155 ℃) |
| Classe de température | T40 |
| Qualité ignifuge | UL94V-2 |
| Niveau de bruit | ≤65dB |
| Durée de vie | ≥15 ans |
| Normes | CEI289/GB10229/JB9644 |
| Application | Exigence principale |
|---|---|
| Armoires de commande VFD standard | Améliorer la stabilité du bus DC |
| Systèmes d'entraînement d'ascenseur | Prend en charge des cycles d'accélération fréquents |
| Grues et équipements de levage | Maintenir une conversion de puissance fiable |
| Systèmes de servomoteurs | Réduire l’impact d’entraînement |
| Équipement d'automatisation industrielle | Optimiser l'utilisation de l'espace des armoires |
| Machines de moulage par injection | Améliorer la fiabilité du système d'entraînement |
| Systèmes de test | Maintenir une alimentation CC stable |
| Comparaison | Réacteur de liaison CC vertical | Réacteur de liaison CC horizontal |
|---|---|---|
| Structure | Conception haute et étroite | Conception plate et discrète |
| Principal avantage | Permet d'économiser la largeur de l'armoire | Permet d'économiser la hauteur de l'armoire |
| Meilleure condition d'installation | Largeur limitée, hauteur suffisante | Hauteur limitée, profondeur suffisante |
| Méthode de refroidissement | Chemin de circulation d'air vertical | Chemin de circulation d'air horizontal |
| Disposition des bornes | Connexion supérieure | Connexion latérale |
| Application typique | Armoires industrielles standards | Armoires compactes de faible hauteur |
Il convient aux armoires électriques où l'espace horizontal est limité mais où un dégagement vertical est disponible. La structure étroite aide les ingénieurs à réaliser des agencements internes compacts.
La configuration verticale se concentre sur la réduction de la largeur de l'armoire, tandis que la configuration horizontale est développée pour les applications avec une hauteur d'armoire limitée.
Les performances électriques dépendent de la conception magnétique, de la valeur d'inductance et du courant nominal. La structure verticale améliore principalement la flexibilité de l'installation et l'intégration des armoires.
Oui. Dufew prend en charge des solutions personnalisées comprenant les paramètres électriques, les dimensions, les structures de montage et les matériaux conducteurs en fonction des exigences du projet.
Dufew Electric se spécialise dans les composants électroniques de puissance personnalisés, notamment les réacteurs de liaison CC, les réacteurs CA, les résistances de freinage, les transformateurs et les solutions électriques associées.
Avec une capacité d'ingénierie professionnelle et des processus de fabrication contrôlés, Dufew fournit des solutions de réacteurs fiables pour l'automatisation industrielle, les systèmes VFD et les applications de conversion de puissance.
Les capacités de fabrication comprennent :
- Traitement de noyau de précision
- Production de bobinages
- Réglage de l'entrefer
- Imprégnation sous vide
- Tests de performances électriques
Chaque produit est vérifié par des tests de résistance d'isolation, de tension de tenue, d'inductance, d'échauffement et de bruit.
