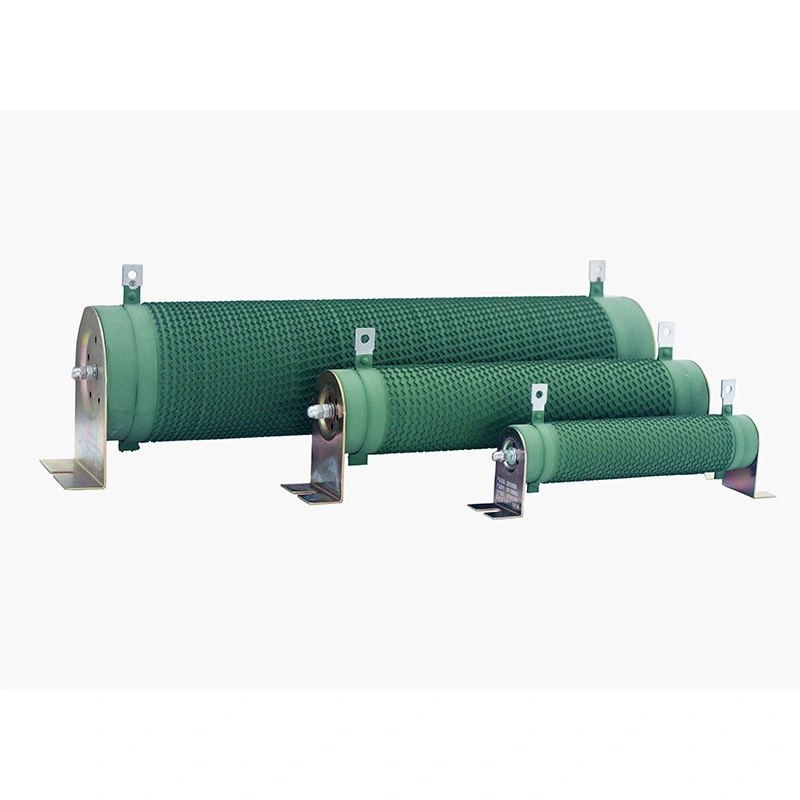

Les résistances ondulées de la série DUFEW CRR sont conçues pour les applications industrielles exigeantes, notamment les systèmes de freinage VFD, les tests de charge de l'électronique de puissance, le freinage dynamique et la protection des circuits. Avec une capacité de puissance élevée, une excellente dissipation thermique et une longue durée de vie, ils offrent des performances stables et fiables dans des environnements d'exploitation difficiles.
L'élément résistif est fabriqué à partir d'un ruban de nickel-chrome (Ni-Cr) ou d'alliage constantan de haute qualité, enroulé avec précision dans un profil ondulé par un équipement automatisé et monté sur bord sur un noyau en céramique creux haute fréquence. Il est solidement fixé avec des pinces en acier inoxydable pour améliorer la résistance aux vibrations et la stabilité mécanique, tandis que les bornes robustes en acier inoxydable offrent une excellente résistance à la corrosion et des connexions électriques fiables.
Pour une durabilité accrue, la surface de la résistance est recouverte d'un revêtement isolant ignifuge UL94V-2 respectueux de l'environnement, sans fumée, non toxique, résistant à l'oxydation et hautement résistant à l'humidité et au vieillissement. Fabriqués conformément aux normes GB-5792, les produits prennent en charge une installation horizontale et verticale, permettant une intégration flexible dans des armoires de commande électrique ou des assemblages de résistances autonomes.
| Code modèle | Signification | Description |
| CRR | Série | Résistance ondulée |
| 2500W | Puissance nominale | 2500W |
| 54.4R | Résistance nominale | 54,4Ω |
| J | Tolérance à la résistance | J = ±5 % (Facultatif : K = ±10 %, H = ±3 %) |
| Paramètre | Spécification |
| Plage de puissance | 50W-10KW |
| Tension de fonctionnement | ≤1200V |
| Plage de résistance | 0,01Ω–1KΩ |
| Tolérance à la résistance | ±3% / ±5% / ±10% |
| Indice de protection | IP00 |
| Coefficient de température (TCR) | ≤300 ppm/°C |
| Indice ignifuge | UL94V-2 |
| Norme de conformité | GB/T 5792 |
1 : Noyau isolant : utilise un tube en céramique creux haute fréquence offrant une excellente résistance aux hautes températures, une rigidité structurelle et une résistance aux chocs, garantissant la stabilité de l'élément de résistance dans des conditions de fonctionnement à haute température.
2 : Élément de résistance : utilise un ruban en alliage nickel-chrome ou constantan de haute qualité, caractérisé par un faible coefficient de température et une capacité de surcharge élevée. La conception ondulée à bord maximise la surface de dissipation thermique tout en minimisant l'inductance.
3 : Montage et bornes : des pinces en acier inoxydable fixent le ruban de résistance pour éviter tout déplacement ou desserrage ; les bornes sont en acier inoxydable avec une construction épaissie et un traitement de surface, garantissant la résistance à la corrosion, la prévention de la rouille et la facilité de connexion.
4 : Revêtement de surface : comporte un revêtement isolant vert respectueux de l'environnement avec une forte adhérence et un indice ignifuge UL94V-2. Il est résistant à la corrosion, sans fumée, non toxique et inodore, protégeant efficacement le ruban de résistance de l'oxydation et prolongeant sa durée de vie.
5 : Structure globale : Les puissances nominales vont de 50 W à 10 kW, avec des valeurs de résistance de 0,01 Ω à 1 KΩ et des tensions de fonctionnement jusqu'à 1 200 V ; la structure du ruban ondulé à enroulement sur bord combine une faible inductance et une haute précision.
●Structure ondulée à bords enroulés offrant une grande zone de dissipation thermique et une excellente stabilité thermique
● Noyau en céramique creux haute fréquence ; résistant aux hautes températures, robuste et résistant aux chocs
Fil de résistance en alliage de haute qualité ; faible coefficient de température (≤300 ppm/°C) et haute précision
Capacité de surcharge à court terme de ●Forte ; résiste à une puissance nominale de 10 fois pendant 5 secondes sans dommages visibles
●Terminaux en acier inoxydable ; connexions résistantes à la corrosion, à la rouille et fiables
●Revêtement écologique ; ignifuge et résistant à la corrosion ; sans fumée, non toxique et inodore
●Validation rigoureuse des performances ; entièrement conforme aux normes de tenue à la tension, à la chaleur humide et aux chocs thermiques
●Conforme aux normes GB-5792 ; qualité fiable
Résistances de freinage pour entraînements à fréquence variable (VFD); résistances de protection pour servomoteurs; charges résistives pour tests d'électronique de puissance ; résistances d'échantillonnage pour circuits d'alimentation électrique; résistances de limitation de courant pour entraînements de moteurs ; résistances de démarrage ; résistances de protection des circuits. Largement utilisé dans les équipements de tous les secteurs tels que les ascenseurs, les machines portuaires, les laminoirs, les grues, les treuils, les machines de moulage par injection, les machines à tréfiler, les centrifugeuses, les machines textiles, les équipements d'impression et de teinture, les empileurs-récupérateurs, les machines de fabrication du papier, les équipements de scène et les systèmes de test.
| Caractéristiques électriques | Conditions d'essai | Performance |
| Tension de tenue diélectrique | 2500 VCA / 50 Hz / 60 s | Courant de fuite ≤10mA |
| Résistance d'isolation | 1000 V CC | Résistance d'isolation ≥100MΩ |
| Surcharge de courte durée | 10× puissance nominale pendant 5 s | Aucun dommage visible |
| Durée de vie de charge à long terme | Test de mise sous tension cyclique (10 s sous tension, 90 s éteint) | >9 000 heures |
| Chaleur humide en régime permanent | 40 °C ±2 °C, 90 % à 95 % HR, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Changement rapide de température | -55°C, 55°C, 155°C, 15 min à chaque température, 5 cycles | ΔR ≤ ±(2%R + 0,05Ω) |
| Résistance à la chaleur | 350°C / 2h | Aucune décoloration ou dommage évident |
| Coefficient de température (TCR) | Résistance sous charge nominale par rapport à la résistance statique | ≤300 ppm/°C |
| Résistance aux flammes | 10× puissance nominale pendant 5 min | Chaud au rouge sans flamme nue |
| Caractéristiques mécaniques | Conditions d'essai | Performance |
| Force terminale | 45N/30s | Aucun jeu ni dommage visible |
| Résistance aux vibrations | 5–200 Hz, 1 g, 98 m/s² | Aucun dommage visible à la structure externe |
| Résistance à la chaleur de soudure | Bornes en plomb immergées dans une soudure à 350 ± 5 ℃ pendant 3 secondes | ΔR ≤ ± (1 % R + 0,05 Ω) ; aucun dommage externe visible, les marquages restent clairs |
| Soudabilité | Bornes immergées dans une soudure à 235 ± 5 ℃ pendant 5 s | Couverture de soudure sur la surface des bornes ≥95 % |
| Critères de comparaison | Résistance ondulée | Résistance conventionnelle à film de carbone/film métallique |
| Gestion de la puissance | Conçu pour les applications haute puissance, 50 W à 10 kW ; résiste à une puissance nominale de 10 fois pour les surcharges de courte durée | Généralement 0,1 à 20 W ; facilement endommagé dans des conditions de surcharge |
| Résistance à la température et durée de vie | Résiste à des températures jusqu'à 350°C ; la durée de vie cyclique dépasse 9 000 heures | Résistance thermique inférieure ; le film résistif a tendance à vieillir et à se décoller sous des températures élevées et prolongées |
| Capacité actuelle | Convient aux applications à courant élevé, au freinage moteur, à la décharge régénérative et au déchargement de charge | Principalement conçu pour les circuits de signaux PCB à faible courant |
| Caractéristiques des inductances | Les modèles standard ont une inductance plus élevée ; des versions ondulées non inductives sont disponibles | Conception sans bobine avec une très faible inductance, adaptée aux circuits haute fréquence à faible puissance |
| Durabilité environnementale | Le noyau en céramique avec bornes en acier inoxydable offre une excellente résistance aux vibrations et aux chocs | La structure en couche mince a une adhérence plus faible et est plus susceptible aux défaillances induites par les vibrations |
| Rentabilité | Très rentable pour les applications haute puissance ; coût plus élevé pour les puissances faibles | Faible coût pour les applications à faible consommation ; cher et moins pratique pour les besoins en puissance élevée |
Q1 : Comment sélectionner une résistance avec la puissance nominale appropriée ?
R : Sélectionnez une résistance avec une puissance nominale de 1,5 à 2 fois la consommation électrique réelle du circuit. Tenez également compte du déclassement de puissance en raison de la température ambiante ; une puissance nominale plus élevée est requise pour les environnements à haute température.
Q2 : Est-il normal que la température de surface de la résistance soit très élevée ?
R : Les résistances ondulées DUFEW convertissent l’énergie électrique en chaleur pendant le fonctionnement, une température de surface élevée est donc normale. Assurez-vous que l'emplacement d'installation est bien ventilé et exempt de matériaux inflammables. Si la température est anormalement élevée, vérifiez s'il y a une surcharge ou une sélection de puissance nominale sous-dimensionnée.
Q3 : Quelle est la méthode d'installation recommandée pour les résistances ?
R : Le produit prend en charge une installation horizontale ou verticale ; un montage horizontal est préférable pour faciliter le refroidissement par convection naturelle. Assurez un espace suffisant autour du corps de la résistance (généralement au moins le diamètre de la résistance) et évitez de la monter au ras des parois de l'armoire ou d'autres composants générateurs de chaleur. Si plusieurs résistances sont installées côte à côte, l'espacement entre elles doit être d'au moins 50 mm.
Q4 : Quels sont les degrés de tolérance de résistance pour la série CRR et comment puis-je les choisir ?
R : La série DUFEW CRR offre trois niveaux de tolérance : Classe K (±10 %), Classe J (±5 %) et Classe H (±3 %). La classe J (± 5 %) est généralement suffisante pour les applications industrielles de freinage et de charge ; pour les circuits de mesure de précision ou d'échantillonnage, la classe H (± 3 %) est recommandée pour une plus grande précision.
