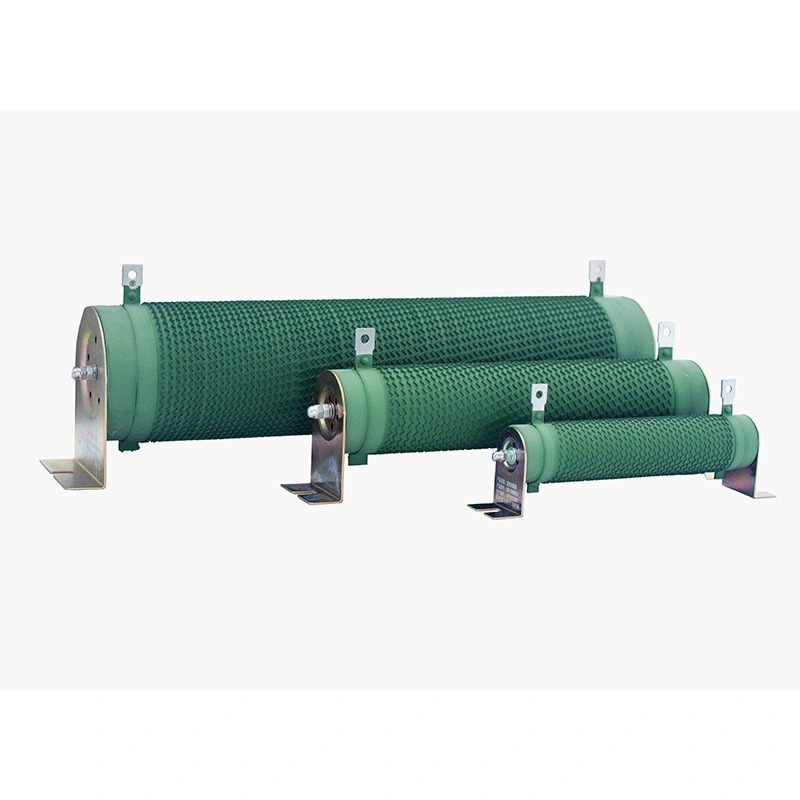

La résistance ondulée non inductive série DUFEW CRR est une résistance de dissipation d'énergie passive haute puissance spécialement optimisée pour les circuits d'impulsions moyenne et haute fréquence. Doté d'une structure d'enroulement non inductive à ruban plat ondulé vertical unique, le produit offre des puissances nominales de 50 W à 10 kW, des valeurs de résistance de 0,01 Ω à 1 kΩ, trois options de tolérance de résistance et une tension de fonctionnement maximale de 1 200 V.
Conçu avec une excellente capacité de surcharge d'impulsions et des performances thermiques stables, il est largement utilisé pour la dissipation d'énergie, la détection de courant, le freinage, la suppression des surtensions et les tests de charge dans les systèmes d'énergie renouvelable, l'automatisation industrielle et les équipements de test en laboratoire dans le monde entier.
| Code modèle | Signification | Description |
| CRR | Série | Résistance ondulée non inductive |
| 2500W | Puissance nominale | 2500W |
| 54.4R | Résistance nominale | 54,4Ω |
| J | Tolérance à la résistance | J = ±5 % (Facultatif : K = ±10 %, H = ±3 %) |
| Paramètre | Spécification |
| Plage de puissance | 50 W à 10 kW |
| Tension de fonctionnement | ≤1200V |
| Plage de résistance | 0,01Ω–1kΩ |
| Tolérance à la résistance | ±3% / ±5% / ±10% |
| Indice de protection | IP00 |
| Coefficient de température (TCR) | ≤300 ppm/°C |
| Indice ignifuge | UL94V-2 |
| Norme de conformité | GB/T 5792 |
Fabriqué à partir d'une seule pièce de céramique isolante à haute teneur en alumine, le noyau creux est doté d'un canal d'air de convection interne pour une dissipation efficace de la chaleur. Il offre une excellente résistance aux vibrations et maintient des performances d'isolation stables à des températures allant jusqu'à 350°C. La structure en céramique résiste aux cycles répétés de hautes et basses températures sans se fissurer.
Le ruban plat en alliage est estampé avec précision dans un profil ondulé continu, offrant un coefficient de résistance à la température (TCR) exceptionnellement bas. Deux matériaux d'alliage sont disponibles pour s'adapter à différentes applications : Nickel-Chrome (Ni-Cr) pour un freinage continu à haute puissance et une dissipation d'énergie, et Constantan pour des circuits de détection de précision à faible courant.
Les pinces d'extrémité, les bornes et les supports de montage sont fabriqués en acier inoxydable épaissi avec une finition anticorrosion passivée. L'assemblage passe avec succès un test de traction des bornes de 45 N sans se desserrer, offre une excellente résistance à la chaleur de soudure et minimise l'échauffement des contacts provoqué par l'oxydation.
Grâce à une technique d'enroulement non inductif inverse à deux fils, l'inductance série équivalente (ESL) peut généralement être contrôlée en dessous de 10 nH, ce qui rend la résistance adaptée aux circuits de commutation haute fréquence fonctionnant à des fréquences allant jusqu'à 100 kHz.
●Inductance extrêmement faible – La structure ondulée combinée à un enroulement inverse non inductif élimine efficacement l'auto-inductance, supprime les oscillations haute fréquence et les pics de tension et protège les dispositifs à semi-conducteurs de puissance.
●Excellente dissipation thermique – La conception ondulée verticale augmente la surface de refroidissement, tandis que le noyau en céramique assure une conduction thermique efficace, permettant une densité de puissance plus élevée et une élévation de température plus faible.
●Capacité de surcharge exceptionnelle – Résiste à une puissance nominale de 10 fois pendant 5 secondes sans dommages visibles, ce qui le rend idéal pour les applications de freinage et d'absorption des surtensions.
●Longue durée de vie – La durée de vie en charge cyclique dépasse 9 000 heures (décharge de 10 s / intervalle de 90 s), avec un revêtement résistant au vieillissement et un noyau en céramique sans déformation.
●Respectueux de l'environnement – Le revêtement inorganique respectueux de l'environnement ne produit aucune fumée, aucun gaz toxique et est conforme aux exigences de sécurité RoHS et UL.
●Personnalisation flexible – La valeur de résistance, la puissance nominale, les dimensions, l'orientation des bornes et les supports de montage peuvent tous être personnalisés selon les dessins ou les spécifications.
Convertisseurs de stockage d'énergie, onduleurs photovoltaïques, systèmes de contrôle du pas des éoliennes, charges de test de vieillissement des batteries, résistances de précharge et de décharge à charge rapide CC.
Variateurs de fréquence moyenne et haute fréquence, servomoteurs de freinage récupératif, grues portuaires, ascenseurs, laminoirs, tréfileuses et équipements textiles, systèmes de dissipation d'énergie.
Banques de charge de puissance haute fréquence, bancs de test de signaux d'impulsion, systèmes de vieillissement d'alimentation électrique, détection de courant de précision, résistances d'amortissement et d'amortissement.
Machines d'électroérosion à fil CNC, équipements de soudage à l'arc, systèmes de levage et d'éclairage de scène, centrifugeuses, machines à papier et empileurs-récupérateurs.
Limitation de courant haute fréquence, résistances de démarrage du moteur, absorption d'énergie de surtension de l'armoire moyenne tension.
DUFEW se spécialise dans la R&D et la fabrication de composants électroniques de puissance, fournissant des produits fiables et des solutions intégrées aux utilisateurs industriels, aux distributeurs et aux clients OEM.
Nous proposons une gamme complète de produits d'électronique de puissance, notamment des résistances, des unités de freinage, des réacteurs, des transformateurs, des filtres et des systèmes de bancs de charge, offrant ainsi un approvisionnement unique pour divers besoins d'applications.
Des processus de fabrication stricts, des lignes de production modernes et un contrôle qualité rigoureux garantissent des performances constantes du produit, une longue durée de vie et un fonctionnement fiable.
Des valeurs de résistance, des puissances nominales, des dimensions, des configurations de bornes et des options de montage personnalisées sont disponibles pour répondre à vos exigences techniques spécifiques.
Une gestion de production efficace et un support technique réactif contribuent à réduire les délais de livraison et à fournir une assistance fiable depuis la sélection des produits jusqu'au service après-vente.
| Caractéristiques | Conditions d'essai | Performance |
| Tension de tenue diélectrique | 2500 VCA / 50 Hz / 60 s | Courant de fuite ≤10mA |
| Résistance d'isolation | 1000 V CC | ≥100 MΩ |
| Surcharge de courte durée | 10× puissance nominale pendant 5 s | Aucun dommage visible |
| Durée de vie de charge à long terme | Fonctionnement cyclique (10 s allumé / 90 s éteint) | 9 000 heures |
| Chaleur humide en régime permanent | 40 °C ±2 °C, 90 à 95 % HR, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Changement rapide de température | -55°C / 55°C / 155°C, 15 min chacun, 5 cycles | ΔR ≤ ±(2%R + 0,05Ω) |
| Résistance à la chaleur | 350°C / 2h | Aucune décoloration ou dommage évident |
| Coefficient de température | Résistance à la charge nominale par rapport à la résistance statique | <300 ppm/°C |
| Résistance aux flammes | 10× puissance nominale pendant 5 min | Chaud au rouge sans flamme nue |
| Caractéristiques | Conditions d'essai | Performance |
| Force terminale | 45N/30s | Aucun jeu ni dommage visible |
| Résistance aux vibrations | 5–200 Hz, 1 g, 98 m/s² | Aucun dommage structurel visible |
| Résistance à la chaleur de soudure | Bornes immergées dans une soudure à 350 ± 5°C pendant 3 s | ΔR ≤ ±(1%R + 0,05Ω) |
| Soudabilité | Bornes immergées dans une soudure à 235 ± 5°C pendant 5 s | Couverture de soudure ≥95 % |
| Article de comparaison | Résistance ondulée non inductive | Résistances conventionnelles (Film de carbone / Film métallique / Bobinage standard) |
| Objectif de conception | Optimisé pour les impulsions haute fréquence, le freinage VFD et la dissipation d'énergie régénérative | Conçu pour les applications générales à faible signal et à puissance constante |
| Suppression de l'inductance parasite | L'enroulement ondulé entrelacé inversé réduit l'inductance à moins d'un dixième des types bobinés conventionnels | Aucune suppression d'inductance active ; les conceptions bobinées standard ont une inductance parasite élevée |
| Réponse impulsionnelle | Réponse rapide aux impulsions avec une traînée de tension minimale | Stockage d'énergie inductif notable et perte de tension |
| Suppression des harmoniques et des pointes | Réduit considérablement les interférences harmoniques et les pics de tension | Une inductance élevée peut amplifier les pics d'impulsion et la distorsion du signal |
| Cyclisme Thermique & Vieillissement | Répartition uniforme des contraintes thermiques ; dérive de résistance ≤ 1 % sous cyclage à long terme | Pelage du film et dérive de résistance excessive sous des cycles thermiques fréquents |
Q1 : La conception non inductive affecte-t-elle la puissance nominale ou la précision de la résistance ?
R : Non. La méthode d’enroulement non inductif modifie uniquement la répartition du champ magnétique du trajet du courant. Cela n’affecte pas négativement la résistivité, la capacité de dissipation thermique ou la capacité de puissance du ruban d’alliage. La tolérance de résistance et le coefficient de température restent les mêmes que la version standard.
Q2 : Comment puis-je déterminer si une version non inductive est requise ?
R : Si votre circuit utilise un contrôle PWM haute fréquence, une commutation IGBT rapide ou subit une sonnerie de surtension et une distorsion de la forme d'onde, la version non inductive est recommandée. Pour les applications de freinage ordinaires à 50/60 Hz, une résistance ondulée standard est généralement suffisante.
Q3 : Les valeurs de résistance ou les dimensions spéciales peuvent-elles être personnalisées ?
R : Oui. DUFEW offre une personnalisation complète, y compris les valeurs de résistance au-delà de 0,01 Ω à 1 kΩ, les puissances nominales, la longueur et le diamètre du tube en céramique, les positions des bornes et les configurations des supports de montage. Des échantillons peuvent être produits rapidement sur la base de dessins ou de spécifications.
Q4 : Que faut-il faire si la dérive de la résistance dépasse la plage de tolérance après une utilisation à long terme ?
R : Une oxydation prolongée à haute température, une humidité élevée et des surcharges fréquentes peuvent endommager le ruban d'alliage. Si la résistance d'isolement tombe en dessous de 100 MΩ, un remplacement est recommandé. L'amélioration de la ventilation de l'armoire et la sélection d'une résistance avec une marge de puissance suffisante peuvent prolonger considérablement la durée de vie.
