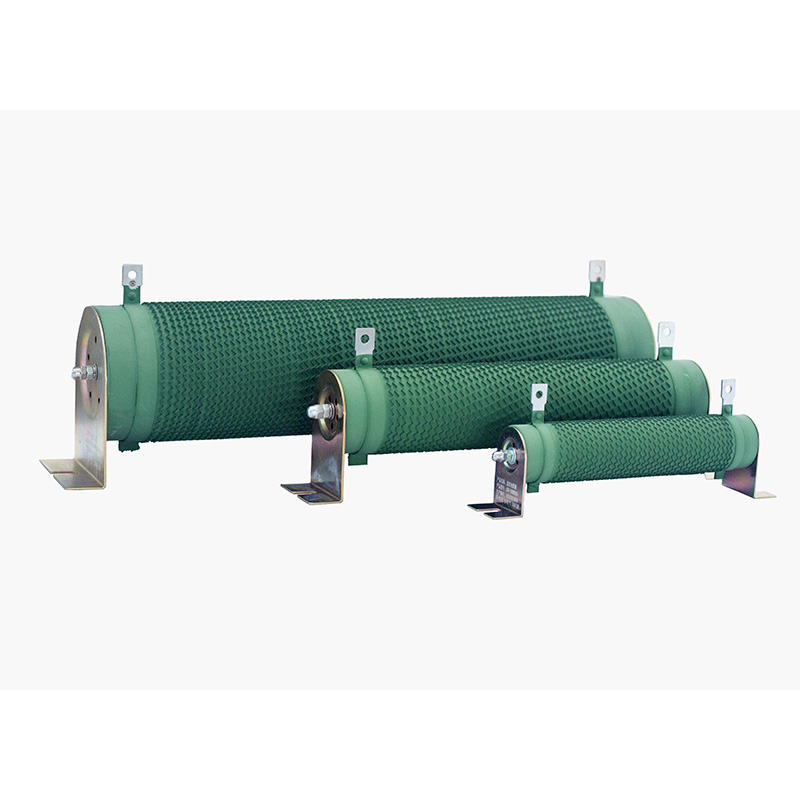

La résistance tubulaire DUFEW est un composant bobiné de haute puissance construit avec une structure de tube en céramique qui fournit une isolation électrique et un transfert de chaleur efficace. Les fils de résistance en alliage nickel-chrome (Ni-Cr), manganine ou Constantan sont enroulés avec précision autour du noyau en céramique pour obtenir une résistance stable, une forte capacité de surcharge et des performances thermiques constantes.
La conception du tube en céramique améliore la densité de puissance et l'efficacité du refroidissement en transférant la chaleur à travers la structure interne du noyau. Après le bobinage, la résistance est recouverte d'une couche isolante ignifuge à haute température pour protéger le fil de résistance de l'oxydation, de l'humidité et des influences environnementales, contribuant ainsi à maintenir un fonctionnement stable dans des conditions industrielles.
Adaptée aux applications de puissance industrielle, cette résistance est couramment utilisée dans les systèmes de freinage VFD, les circuits de démarrage de moteurs, les équipements de test de charge, les machines à souder et autres systèmes électriques nécessitant une dissipation d'énergie contrôlée et des performances thermiques fiables.
La résistance convertit l'énergie électrique en chaleur grâce à un fil d'alliage de résistance enroulé autour d'un tube en céramique. Le noyau en céramique fournit une isolation tout en aidant à transférer la chaleur vers l'environnement pour un contrôle efficace de la température.
Avec des performances stables dans des conditions de courant élevé, de surcharge de courte durée et de commutation répétée, il convient aux applications de freinage dynamique, de démarrage de moteur, de limitation de courant, de simulation de charge, de chute de tension et de consommation d'énergie.
| Code modèle | Signification | Description |
|---|---|---|
| CRR | Série de produits | Résistance tubulaire |
| 2500W | Puissance nominale | 2500 watts |
| 54.4R | Résistance nominale | 54,4 Ω |
| J | Tolérance à la résistance | J = ±5 % (Facultatif : K = ±10 %, H = ±3 %) |
| Paramètre | Spécification |
|---|---|
| Plage de puissance | 50W--10kW |
| Tension de fonctionnement | ≤1200V |
| Plage de résistance | 0,01Ω--1kΩ |
| Tolérance à la résistance | ±3 %, ±5 %, ±10 % |
| Indice de protection | IP00 |
| Coefficient de température (TCR) | ≤300 ppm/°C |
| Indice ignifuge | UL94V-2 |
| Norme de conformité | GB/T 5792 |
La structure de l'enroulement affecte directement la capacité de dissipation thermique, l'inductance et l'adéquation de l'application de la résistance.
Le fil de résistance est enroulé selon un motif en spirale classique autour du tube en céramique. Cette structure offre une solution simple et économique pour les applications de dissipation de puissance basse fréquence où l'inductance n'est pas une préoccupation critique.
Le fil de résistance est formé en profilé ondulé et monté verticalement sur le tube en céramique. Cette conception augmente considérablement la surface de refroidissement tout en réduisant l'inductance parasite, ce qui la rend idéale pour les systèmes de freinage VFD, les charges à impulsions et les applications nécessitant des performances thermiques améliorées.
Fournit une valeur de résistance permanente et convient à la plupart des applications industrielles standard nécessitant un fonctionnement stable et sans entretien.
La résistance peut être ajustée à l'aide d'une pince métallique mobile ou d'un mécanisme de taraudage, permettant des réglages de résistance flexibles pour la mise en service des équipements, les tests et les applications à charge variable.
Disponible avec plusieurs points de prise pour fournir différentes valeurs de résistance à partir d'une seule résistance, ce qui le rend adapté aux circuits électriques complexes et au contrôle de charge à plusieurs étages.
Fabriqué à partir de céramique isolante de haute qualité, le tube offre une excellente rigidité diélectrique, un transfert de chaleur efficace, une résistance mécanique élevée et une résistance exceptionnelle aux chocs thermiques lors d'un fonctionnement industriel continu.
Disponible en alliages Nickel-Chrome (Ni-Cr), Manganin et Constantan, le fil de résistance offre des caractéristiques électriques stables, une excellente capacité de surcharge et une stabilité de résistance à long terme sous des cycles thermiques répétés.
Un revêtement isolant inorganique respectueux de l'environnement protège le fil de résistance contre l'oxydation, l'humidité, la poussière et la corrosion tout en offrant des performances ignifuges fiables conformément aux exigences UL94V-2.
Le tube en céramique fonctionne à la fois comme un support isolant et comme un moyen de dissipation thermique efficace, permettant à la résistance de fournir des puissances nominales plus élevées dans un encombrement compact. Cela le rend idéal pour les applications industrielles où l'espace d'installation est limité.
La conductivité thermique élevée du tube en céramique permet un transfert de chaleur rapide du fil de résistance vers l'air ambiant. L'enroulement ondulé vertical en option augmente encore la surface de refroidissement, améliorant ainsi les performances de charge continue et réduisant la température de fonctionnement.
Fabriquée avec des matériaux céramiques de haute qualité et protégée par un revêtement isolant inorganique haute température, la résistance peut résister à des températures de fonctionnement allant jusqu'à 350°C. Des versions avec revêtement en verre-émail sont disponibles pour les applications nécessitant des températures allant jusqu'à 375°C.
Conçue pour les applications de surcharge à courant élevé et de courte durée, la résistance offre une excellente résistance aux chocs thermiques et aux charges d'impulsions répétées. Il est bien adapté aux applications de démarrage de moteur, de freinage dynamique et de test de charge.
DUFEW propose des résistances tubulaires fixes, réglables, multiterminales, à faible inductance et conçues sur mesure pour répondre à diverses exigences électriques et mécaniques dans différentes industries.
La résistance peut être fournie avec une variété de supports de montage et de configurations de bornes, permettant une installation pratique dans des armoires électriques, des bancs de charge, des équipements de test et des machines industrielles.
Un fil en alliage de résistance de qualité supérieure, une structure en céramique durable et un revêtement protecteur résistant à l'oxydation garantissent des valeurs de résistance stables, une excellente stabilité thermique et une durée de vie prolongée dans des conditions de fonctionnement exigeantes.
Largement utilisé dans les machines à souder, les armoires de commande industrielles et les systèmes d'automatisation électrique pour la limitation du courant, la chute de tension et la dissipation d'énergie.
Convient aux bancs de charge, aux équipements de test de rodage, aux systèmes de décharge de batterie et aux tests de vieillissement de l'alimentation électrique où une dissipation de puissance stable est requise.
Appliqué dans les systèmes de freinage VFD de petite et moyenne puissance, les circuits de démarrage de moteurs, les systèmes de servocommande et les équipements de transmission industriels nécessitant un freinage et un contrôle de charge fiables.
Utilisé dans les équipements de mesure électrique, les circuits de protection, les appareillages de commutation et les panneaux de commande pour fournir une résistance stable et améliorer la fiabilité des circuits.
Une solution de remplacement idéale pour la maintenance des équipements industriels, les mises à niveau de machines et la fabrication OEM, avec une personnalisation flexible disponible pour les clients internationaux.
| Caractéristiques | Conditions d'essai | Performance |
|---|---|---|
| Tension de tenue diélectrique | 2500 VCA / 50 Hz / 60 s | Courant de fuite ≤10mA |
| Résistance d'isolation | 1000 V CC | ≥100 MΩ |
| Surcharge de courte durée | 10 × puissance nominale pendant 5 secondes | Aucun dommage visible |
| Durée de vie de la charge | Fonctionnement cyclique (10 s ON / 90 s OFF) | ＞9 000 heures |
| Résistance à la chaleur humide | 40 °C ±2 °C, 90 à 95 % d'humidité relative, 100 heures | ΔR ≤ ±(1%R + 0,05Ω) |
| Cyclage rapide de la température | -55°C / 55°C / 155°C, 15 minutes chacun, 5 cycles | ΔR ≤ ±(2%R + 0,05Ω) |
| Résistance à la chaleur | 350°C pendant 2 heures | Aucune décoloration ou dommage visible |
| Coefficient de température (TCR) | Charge nominale par rapport à la résistance initiale | ＜300 ppm/°C |
| Résistance aux flammes | 10 × puissance nominale pendant 5 minutes | Brille en rouge sans flamme nue |
| Caractéristiques | Conditions d'essai | Performance |
|---|---|---|
| Force terminale | 45N / 30 secondes | Aucun desserrage ni dommage visible |
| Résistance aux vibrations | 5--200 Hz, 1 g, 98 m/s² | Aucun dommage structurel visible |
| Résistance à la chaleur de soudure | Bornes immergées dans une soudure à 350 ± 5°C pendant 3 secondes | ΔR ≤ ±(1%R + 0,05Ω) |
| Soudabilité | Bornes immergées dans une soudure à 235 ± 5°C pendant 5 secondes | Couverture de soudure ≥95 % |
Remarque : Toutes les données de performances sont mesurées dans des conditions de laboratoire standard conformément à la norme GB/T 5792. Les performances réelles peuvent varier en fonction des conditions d'installation, de la température ambiante et du cycle de fonctionnement.
| Article de comparaison | Résistance tubulaire DUFEW | Résistance de puissance non tubulaire conventionnelle |
|---|---|---|
| Structure de base | Le tube en céramique à haute résistance sert à la fois de support isolant et de moyen de dissipation thermique | La structure de support est principalement mécanique, avec une capacité de dissipation thermique relativement limitée |
| Densité de puissance | Puissance de sortie plus élevée dans le même espace d'installation grâce à une conduction thermique efficace | Densité de puissance inférieure en raison de limitations structurelles et de refroidissement |
| Dissipation thermique | Le tube en céramique assure un transfert de chaleur rapide ; l'enroulement ondulé en option améliore encore l'efficacité du refroidissement | La dissipation thermique dépend principalement de la surface et est généralement moins efficace |
| Options de configuration | Disponible en versions fixes, réglables, multi-bornes et à faible inductance | Conceptions principalement à résistance fixe avec une flexibilité de configuration limitée |
| Résistance mécanique | La construction en céramique d'alumine à paroi épaisse offre une excellente résistance aux chocs et une stabilité structurelle à long terme | Les structures minces en céramique ou à base de film sont plus susceptibles de se fissurer ou d'être endommagées pendant le transport et l'installation. |
| Entretien | La surface cylindrique lisse minimise l'accumulation de poussière et simplifie le nettoyage de routine | Les surfaces irrégulières peuvent accumuler la poussière plus facilement, nécessitant un nettoyage plus fréquent |
| Applications typiques | Freinage dynamique, démarrage de moteur, bancs de charge, équipements de test, automatisation industrielle, machines à souder | Circuits électroniques à usage général et applications conventionnelles de dissipation de puissance |
DUFEW se spécialise dans la conception et la fabrication de résistances de puissance industrielles et de composants électroniques de puissance, fournissant des produits fiables aux constructeurs OEM, aux distributeurs et aux utilisateurs industriels du monde entier.
Notre gamme de produits comprend des résistances tubulaires, des résistances ondulées, des résistances à boîtier en aluminium, des bancs de résistances de freinage, des réacteurs, des unités de freinage, des transformateurs, des filtres et des systèmes de test de charge.
Chaque produit est fabriqué selon des processus de production standardisés et est soumis à des tests électriques et mécaniques complets avant expédition pour garantir des performances stables et une qualité constante.
Nous fournissons des valeurs de résistance, des puissances nominales, des dimensions, des types de bornes, des structures d'enroulement et des solutions de montage personnalisées en fonction des dessins du client ou des exigences de l'application.
Avec des installations de fabrication modernes et une équipe d'ingénieurs expérimentés, DUFEW offre une capacité de production stable, des délais de livraison rapides et un support technique professionnel tout au long de votre projet.
R : Une résistance tubulaire est un type de résistance bobinée qui utilise un tube en céramique comme noyau isolant. Par rapport aux conceptions plates ou à plaques, la structure tubulaire offre une meilleure dissipation thermique, une densité de puissance plus élevée, une résistance mécanique améliorée et une plus grande flexibilité pour les configurations réglables ou multiterminales.
R : Oui. DUFEW fournit des services complets de personnalisation OEM et ODM, y compris les valeurs de résistance, les puissances nominales, les dimensions, les matériaux des fils de résistance, les types de bornes, les supports de montage, les structures réglables et les configurations multiterminales en fonction de vos dessins ou des exigences de votre application.
R : La version standard présente une construction de type ouvert IP00 et est destinée à être installée à l’intérieur d’armoires ou d’équipements électriques. Pour les environnements de fonctionnement très humides ou difficiles, nous vous recommandons de sélectionner une version à revêtement en verre-émail ou spécialement protégée, ou d'utiliser un boîtier et des mesures de protection contre l'humidité appropriés.
R : Le remplacement doit correspondre à la valeur de résistance, à la puissance nominale, à la tension de fonctionnement et aux dimensions d'installation d'origine. Si le modèle d'origine n'est pas disponible, DUFEW peut recommander une solution équivalente ou mise à niveau en fonction de votre application pour garantir un fonctionnement sûr et fiable.
R : Les modèles fixes sont idéaux pour les équipements ayant des exigences de résistance stables, tandis que les versions réglables sont mieux adaptées à la mise en service, aux tests, à la simulation de charge et aux applications nécessitant un ajustement de la résistance pendant le fonctionnement.
R : Il est largement utilisé dans les entraînements de moteur, les systèmes de freinage par onduleur, les équipements de soudage, les bancs de charge, les équipements de test de puissance, l'automatisation industrielle, les panneaux de commande électriques, les systèmes de décharge de batterie, les équipements d'énergie renouvelable, les systèmes ferroviaires et d'autres applications industrielles lourdes.
DUFEW fabrique des résistances tubulaires de haute qualité pour les applications industrielles de contrôle de puissance, de systèmes de freinage, de tests de charge et de dissipation d'énergie. Que vous ayez besoin d'un produit standard ou d'une solution entièrement personnalisée, notre équipe d'ingénieurs est prête à vous fournir une assistance technique professionnelle et des devis rapides.
