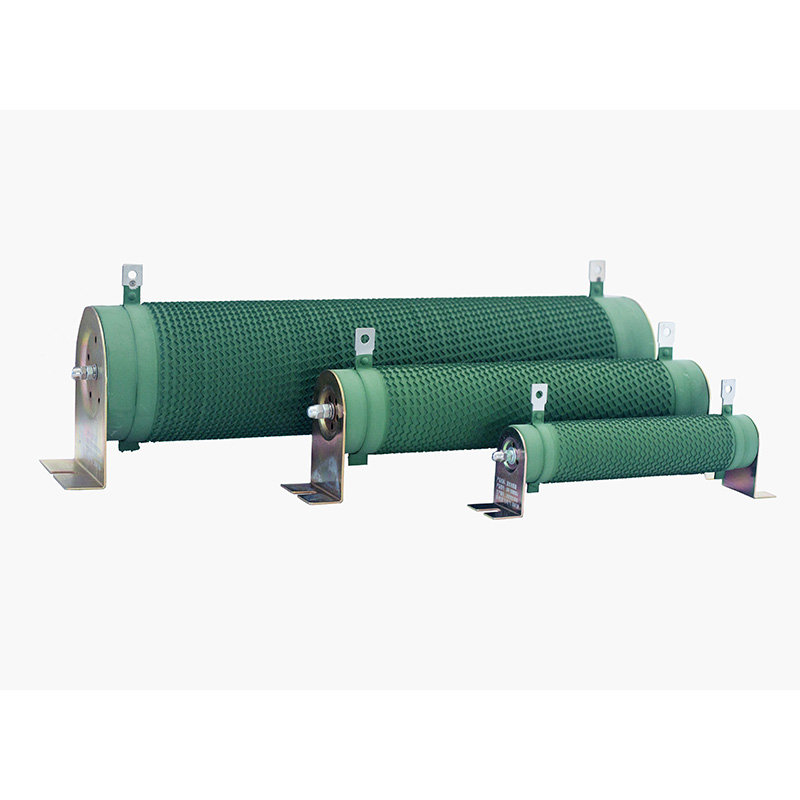

La résistance ondulée d'onduleur série DUFEW CRR est un composant de freinage haute puissance conçu pour les systèmes de dissipation d'énergie d'onduleur. Lors d'une décélération rapide du moteur, l'énergie régénérative est renvoyée vers le bus CC de l'onduleur, provoquant une augmentation de la tension. Sans une gestion appropriée de l’énergie, une tension excessive peut déclencher une protection contre les surtensions ou endommager les composants semi-conducteurs de puissance.
La série CRR utilise un ruban en alliage nickel-chrome (Ni-Cr) ou Constantan de haute qualité, formé avec précision dans une structure ondulée et enroulé verticalement autour d'un noyau en céramique creuse à haute teneur en alumine. Cette conception augmente la zone de dissipation thermique, améliore l'efficacité thermique et réduit l'inductance parasite pour minimiser les pics de tension lors de la commutation haute fréquence.
Conçu pour des conditions de freinage fréquentes, le produit offre une forte capacité de surcharge de courte durée, des performances thermiques stables et un fonctionnement fiable dans les environnements industriels. Il est couramment utilisé dans les ascenseurs, les grues, les laminoirs, les machines de moulage par injection, les centrifugeuses, les convoyeurs et autres systèmes d'entraînement à fréquence variable.
Pendant la décélération du moteur, l'énergie régénérative est transférée du bus CC de l'onduleur à l'unité de freinage et convertie en chaleur via l'élément de résistance. Ce processus permet d'éviter les surtensions du bus CC, de protéger les composants de l'onduleur et de maintenir des performances de freinage stables dans des conditions de fonctionnement répétées.
| Code modèle | Signification | Description |
|---|---|---|
| CRR | Série de produits | Résistance ondulée d'inverseur |
| 2500W | Puissance nominale | 2500 watts |
| 54.4R | Résistance nominale | 54,4 Ω |
| J | Tolérance à la résistance | J = ±5 % (Facultatif : K = ±10 %, H = ±3 %) |
| Paramètre | Spécification |
|---|---|
| Plage de puissance | 50W--10kW |
| Tension de fonctionnement | ≤1200V |
| Plage de résistance | 0,01Ω--1kΩ |
| Tolérance à la résistance | ±3 %, ±5 %, ±10 % |
| Indice de protection | IP00 |
| Coefficient de température (TCR) | ≤300 ppm/°C |
| Indice ignifuge | UL94V-2 |
| Norme de conformité | GB/T 5792 |
La résistance est construite sur un noyau monobloc en céramique à haute teneur en alumine avec un canal d'air creux qui favorise un flux d'air continu pour un refroidissement efficace. La structure en céramique résiste aux cycles de freinage répétés à haute température sans se fissurer, maintient d'excellentes performances d'isolation et absorbe efficacement les chocs thermiques lors d'une dissipation rapide de l'énergie.
L'élément chauffant est fabriqué à partir d'un ruban en alliage nickel-chrome à haute résistivité, estampé avec précision dans un profil ondulé continu. Par rapport à l'enroulement de fil rond conventionnel, le ruban ondulé offre une plus grande zone de dissipation thermique, une capacité de transport de courant plus élevée et une résistance plus stable dans des conditions de freinage démarrage-arrêt répétées. Le coefficient de température reste inférieur300 ppm/°C.
Les bornes, les pinces de verrouillage et les supports de montage sont fabriqués en acier inoxydable épaissi avec un traitement de passivation anticorrosion. L'ensemble maintient une fixation mécanique sécurisée sous des vibrations continues, résiste à la chaleur de soudage répétée et minimise la résistance de contact provoquée par l'oxydation, garantissant ainsi un fonctionnement fiable dans les applications d'onduleurs exigeantes.
Un revêtement isolant inorganique respectueux de l'environnement offre une excellente résistance aux températures élevées, à la corrosion, à l'humidité et à la poussière. Dans des conditions de surcharge à court terme, la résistance peut briller en rouge sans produire de flammes nues, contribuant ainsi à améliorer la sécurité opérationnelle tout en prolongeant la durée de vie du ruban d'alliage dans les environnements industriels.
Spécialement conçue pour les applications de freinage VFD, la résistance dissipe rapidement l'énergie régénérative générée lors de la décélération du moteur, empêchant ainsi efficacement l'augmentation de la tension du bus CC et éliminant les alarmes de surtension (OV) de l'onduleur.
Le ruban en alliage ondulé enroulé verticalement offre une surface de refroidissement nettement plus grande que les résistances bobinées classiques. Combiné avec le noyau creux en céramique, il offre un transfert de chaleur efficace, des températures de fonctionnement plus basses et des performances stables lors de cycles de freinage démarrage-arrêt fréquents.
Conçu pour résister10 fois la puissance nominale pendant 5 secondes maximum, la résistance gère facilement les impulsions à haute énergie générées lors des arrêts d'urgence, des abaissements de charges lourdes et des décélérations rapides du moteur sans dommages visibles.
Construite avec de la céramique à haute teneur en alumine, du matériel robuste en acier inoxydable et un revêtement ignifuge UL94V-2, la résistance offre une excellente résistance aux vibrations, à la corrosion, à la poussière, à l'humidité et aux cycles thermiques répétés, garantissant une fiabilité à long terme dans les applications industrielles exigeantes.
L'ensemble de montage renforcé en acier inoxydable maintient des connexions électriques sécurisées même en cas de vibrations continues, ce qui rend la résistance idéale pour les grues, les laminoirs, les ascenseurs et autres équipements robustes entraînés par un onduleur.
Disponible avec des tolérances de résistance de±3 %, ±5 % et ±10 %, la série CRR couvre les puissances nominales de50W à 10kWet prend en charge les valeurs de résistance, les dimensions, les styles de bornes et les configurations de montage personnalisés pour répondre aux exigences spécifiques de l'onduleur.
Le revêtement isolant inorganique est ignifuge, sans fumée et conforme auxUL94V-2exigences. En cas de surcharge, la résistance s'allume en rouge sans produire de flammes nues, contribuant ainsi à améliorer la sécurité opérationnelle.
Idéal pour les grues, ascenseurs, palans, treuils et plates-formes élévatrices qui nécessitent des accélérations et des freinages fréquents tout en maintenant des performances stables de l'onduleur.
Convient aux laminoirs, machines de moulage par injection, équipements CNC, machines à tréfiler, machines textiles et autres équipements de traitement avec cycles de freinage répétitifs.
Largement utilisé dans les systèmes de convoyeurs, les lignes de production automatisées, les équipements logistiques et l'automatisation des entrepôts pour absorber l'énergie de freinage régénérative et améliorer la stabilité du système.
Recommandé pour les systèmes d'essai de moteurs, les équipements de simulation de charge, les bancs d'essai en laboratoire, les centrifugeuses et autres applications industrielles spécialisées nécessitant une dissipation fiable de l'énergie de freinage.
DUFEW se spécialise dans le développement et la fabrication de composants électroniques de puissance de haute qualité, fournissant des produits fiables et des solutions intégrées aux utilisateurs industriels, aux distributeurs et aux clients OEM.
Des installations de production modernes, des processus de fabrication standardisés et un contrôle qualité strict garantissent des performances électriques stables, une qualité de produit constante et un fonctionnement fiable à long terme.
En plus des résistances de freinage d'onduleur, DUFEW propose une gamme complète de produits électroniques de puissance, notamment des réacteurs, des unités de freinage, des filtres, des transformateurs, des bancs de charge et diverses solutions de résistances industrielles.
Des valeurs de résistance, des puissances nominales, des dimensions, des configurations de bornes et des options de montage personnalisées sont disponibles en fonction des dessins du client ou des spécifications techniques.
Avec une gestion efficace de la production et un support technique expérimenté, DUFEW fournit des délais de livraison stables, une assistance technique rapide et des services professionnels de sélection de produits pour les clients mondiaux.
| Caractéristiques | Conditions d'essai | Performance |
|---|---|---|
| Tension de tenue diélectrique | 2500 VCA / 50 Hz / 60 s | Courant de fuite ≤10mA |
| Résistance d'isolation | 1000 V CC | ≥100 MΩ |
| Surcharge de courte durée | 10 × puissance nominale pendant 5 secondes | Aucun dommage visible |
| Durée de vie de la charge | Fonctionnement cyclique (10 s ON / 90 s OFF) | ＞9 000 heures |
| Résistance à la chaleur humide | 40 °C ±2 °C, 90 à 95 % d'humidité relative, 100 heures | ΔR ≤ ±(1%R + 0,05Ω) |
| Cyclage rapide de la température | -55°C / 55°C / 155°C, 15 minutes chacun, 5 cycles | ΔR ≤ ±(2%R + 0,05Ω) |
| Résistance à la chaleur | 350°C pendant 2 heures | Aucune décoloration ou dommage visible |
| Coefficient de température | Charge nominale par rapport à la résistance initiale | ＜300 ppm/°C |
| Résistance aux flammes | 10 × puissance nominale pendant 5 minutes | Brille en rouge sans flamme nue |
| Caractéristiques | Conditions d'essai | Performance |
|---|---|---|
| Force terminale | 45N / 30 secondes | Aucun desserrage ni dommage visible |
| Résistance aux vibrations | 5--200 Hz, 1 g, 98 m/s² | Aucun dommage structurel visible |
| Résistance à la chaleur de soudure | Bornes immergées dans une soudure à 350 ± 5°C pendant 3 secondes | ΔR ≤ ±(1%R + 0,05Ω) |
| Soudabilité | Bornes immergées dans une soudure à 235 ± 5°C pendant 5 secondes | Couverture de soudure ≥95 % |
Remarque : Toutes les données de performances sont obtenues dans des conditions de test standard en laboratoire conformément àGB/T 5792pour garantir une qualité constante et des performances de produit fiables.
| Article de comparaison | Résistance ondulée d'inverseur DUFEW | Résistance de puissance à usage général |
|---|---|---|
| Demande principale | Conçu spécifiquement pour le freinage dynamique VFD et la dissipation d'énergie régénérative | Conçu pour une dissipation de puissance continue et des circuits électriques à usage général |
| Service d'exploitation | Fonctionnement par impulsions de courte durée et à haute énergie avec cycles de service intermittents | Fonctionnement continu ou stable |
| Méthode de sélection | Résistance sélectionnée selon les spécifications de l'onduleur ; puissance nominale calculée en fonction du cycle de service de freinage | Sélectionné en fonction des exigences de dissipation de puissance continue |
| Capacité de surcharge | Résiste jusqu'à10× puissance nominale pendant 5 secondes, idéal pour le freinage régénératif | Capacité de surcharge limitée ; ne convient pas aux impulsions répétées à haute énergie |
| Dissipation thermique | La structure en ruban ondulé offre une grande surface de refroidissement pour un transfert de chaleur efficace | Le bobinage conventionnel offre une efficacité de refroidissement limitée |
| Température de fonctionnement | Température de surface jusqu'à300°Cavec350°Crevêtement résistant à la chaleur | Généralement ci-dessous200°Cselon le type de résistance |
| Suppression des pointes de tension | L'enroulement ondulé aide à réduire les pics de tension de commutation et améliore la stabilité de l'onduleur | Aucune optimisation pour la suppression des pics de tension |
| Fiabilité mécanique | Les bornes et les supports en acier inoxydable offrent une excellente résistance aux vibrations pour les équipements industriels robustes | Construction standard destinée aux applications électriques générales |
| Applications typiques | Ascenseurs, grues, laminoirs, servosystèmes, machines de moulage par injection, convoyeurs | Équipement électronique général, alimentations, circuits d'éclairage et systèmes de contrôle industriel |
R : Une résistance de freinage de variateur est spécialement conçue pour absorber l'énergie régénérative générée lors de la décélération du moteur. Contrairement aux résistances de puissance standard, elle fonctionne dans des conditions d'impulsion de courte durée et à haute énergie et est optimisée pour un freinage intermittent plutôt que pour une dissipation de puissance continue.
R : La valeur de la résistance doit suivre les spécifications recommandées par le fabricant de l'onduleur, tandis que la puissance nominale doit être sélectionnée en fonction de la fréquence de freinage, du temps de freinage, du rapport cyclique et de la puissance du moteur. En cas de doute, l'équipe d'ingénierie de DUFEW peut vous recommander le modèle approprié en fonction de votre application.
R : C’est généralementnon recommandé. Différents onduleurs peuvent avoir des tensions de freinage et des séquences de fonctionnement différentes. Le partage d'une résistance peut entraîner un fonctionnement instable ou des performances de freinage insuffisantes. Si une résistance partagée est requise, la valeur de la résistance et la puissance nominale doivent être soigneusement calculées.
R : Oui. Nous fournissons des services de fabrication OEM et ODM, y compris des valeurs de résistance personnalisées, des puissances nominales, des dimensions, des styles de terminaux, des supports de montage et des solutions complètes basées sur les dessins du client ou les spécifications techniques.
R : Il est conçu pour les applications de freinage VFD standard où une capacité de surcharge élevée et une dissipation thermique efficace sont les principales exigences. UNRésistance ondulée non inductiveest recommandé pour les circuits PWM haute fréquence, les systèmes de stockage d'énergie et les applications où une inductance extrêmement faible est critique.
R : Les résistances de freinage d'onduleur sont largement utilisées dans les ascenseurs, les grues, les palans, les laminoirs, les machines de moulage par injection, les convoyeurs, les machines textiles, les lignes de production automatisées, les systèmes de servocommande et les équipements d'énergie renouvelable.
DUFEW fournit des produits de haute qualitéRésistances ondulées d'inverseurpour les applications d'automatisation industrielle, d'énergies renouvelables et de commande de moteurs dans le monde entier. Que vous ayez besoin d'un produit standard ou d'une solution entièrement personnalisée, notre équipe d'ingénierie est prête à soutenir votre projet avec des recommandations professionnelles et une production rapide.
- Fabrication OEM et ODM
- Valeurs de résistance personnalisées
- Puissances nominales personnalisées (50 W - 10 kW)
- Dimensions personnalisées et options de montage
- Aide à la sélection technique
- Production en vrac stable
- Livraison mondiale rapide
Contactez DUFEW dès aujourd’hui pour discuter de votre candidature ou demander un devis compétitif.
