Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.

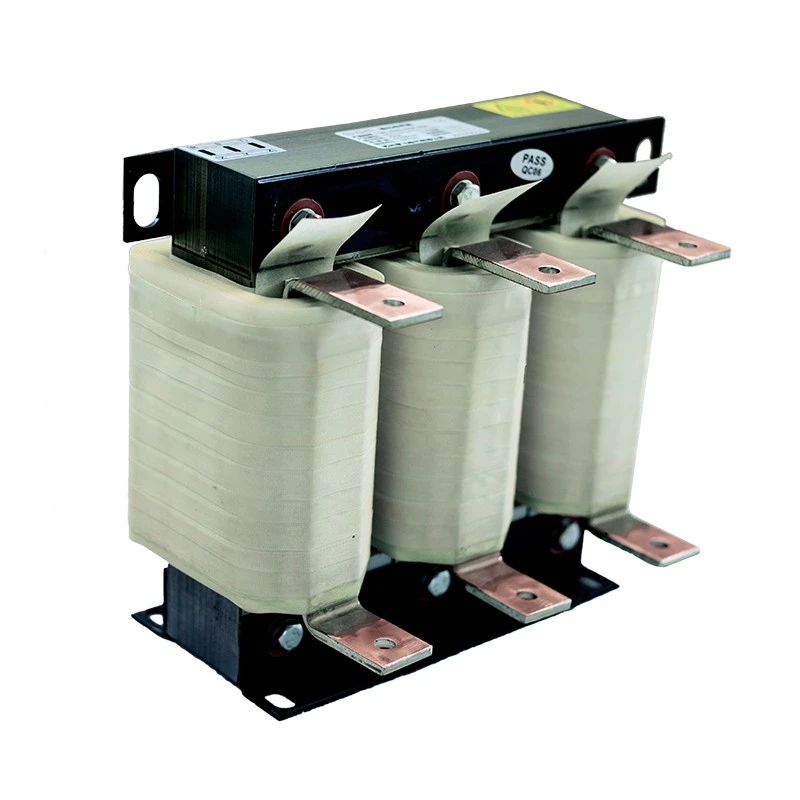

Le réacteur de ligne CA électrique Dufew est installé entre l'alimentation CA et les bornes d'entrée VFD pour fournir une impédance contrôlée, aidant à stabiliser le flux de courant et à améliorer l'environnement électrique global.
Le réacteur aide à réduire le courant harmonique généré par les circuits redresseurs VFD, à limiter les changements brusques de courant, à protéger les composants d'entrée de l'onduleur et à améliorer la fiabilité globale du système électrique.
Les entraînements à fréquence variable (VFD) modernes utilisent une technologie de commutation à grande vitesse pour contrôler la vitesse du moteur et améliorer l'efficacité énergétique. Cependant, le processus de commutation et les caractéristiques d'entrée non linéaires peuvent introduire des perturbations électriques dans le système électrique.
Sans protection d'entrée appropriée, les systèmes VFD peuvent subir une distorsion harmonique du courant, des pics de courant d'entrée, des fluctuations de tension, des interférences électriques et une contrainte accrue sur les composants de l'onduleur.
Ces problèmes peuvent entraîner une surchauffe des équipements électriques, une durée de vie réduite de l'onduleur, des dommages aux condensateurs du bus CC, un fonctionnement instable du moteur et des temps d'arrêt inattendus des équipements.
Les redresseurs d'entrée VFD peuvent générer des courants harmoniques qui affectent le réseau électrique, en particulier dans les installations exploitant plusieurs systèmes d'onduleurs.
Il réduit l'impact harmonique en ajoutant une impédance au circuit d'entrée, contribuant ainsi à améliorer la qualité de l'énergie et à maintenir un environnement électrique plus stable.
Les avantages comprennent :
- Rétroaction harmonique réduite vers l'alimentation électrique
- Stabilité améliorée de la forme d'onde de tension
- Réduction des interférences entre les équipements électriques
- Meilleure protection des condensateurs de puissance et des transformateurs
Pour les usines équipées de plusieurs entraînements à vitesse variable, cela contribue à créer un système électrique plus fiable et plus stable.
Lors du démarrage du moteur, de l'accélération, des changements de charge ou de conditions d'alimentation instables, un courant excessif peut se produire et affecter les composants du variateur.
Le réacteur contribue à réduire les contraintes électriques en limitant le courant de pointe d'entrée, en réduisant les contraintes sur les ponts redresseurs, en protégeant les composants du bus CC de l'onduleur et en améliorant la fiabilité à long terme du VFD.
Il est particulièrement adapté aux systèmes électriques industriels dotés d'une capacité de court-circuit élevée ou de transformateurs à faible impédance.
Les environnements industriels nécessitent des composants électriques capables de fonctionner en continu sous des charges changeantes et des conditions de travail exigeantes.
Le réacteur électrique de ligne CA Dufew adopte une conception électromagnétique et une technologie d'isolation optimisées pour obtenir des performances d'inductance stables, une élévation de température plus faible, une vibration électromagnétique réduite et un fonctionnement fiable à long terme.
Le réacteur utilise des matériaux de noyau en acier au silicium laminés à froid de haute qualité pour réduire les pertes magnétiques et maintenir des performances d'inductance stables pendant un fonctionnement continu.
Cette conception offre :
- Réduction des pertes d'énergie et amélioration de l'efficacité opérationnelle
- Meilleures performances thermiques dans des conditions de charge continue
- Caractéristiques électriques stables
- Performances fiables pour une exploitation industrielle à long terme
Basé sur différentes exigences de courant, Dufew Electric fournit des structures d'enroulement optimisées pour garantir des performances électriques fiables dans diverses applications industrielles.
Les caractéristiques de conception du bobinage :
- Options d'enroulement en cuivre ou en aluminium pour différents besoins d'application
- Conception de conducteur à courant élevé pour supporter des conditions de fonctionnement exigeantes
- Performances de dissipation thermique améliorées
- Élévation réduite de la température des enroulements pendant le fonctionnement
Cette structure optimisée permet au réacteur de répondre aux différentes exigences industrielles actuelles tout en maintenant un fonctionnement stable et efficace.
L'ensemble d'enroulement est traité par imprégnation sous vide et durcissement à haute température, améliorant ainsi les performances d'isolation et la résistance mécanique globale.
Le processus améliore :
- Résistance de l'isolation pour un fonctionnement plus sûr
- Stabilité mécanique dans des conditions vibratoires
- Résistance aux vibrations et à l'impact environnemental
- Durabilité de fonctionnement à long terme
Ce processus de fabrication permet de maintenir des performances fiables et une durée de vie prolongée dans les environnements industriels.
La sélection du bon réacteur de ligne CA nécessite de faire correspondre les paramètres du réacteur avec le système VFD.
Dufew Electric évalue les facteurs suivants :
| Paramètre de sélection | Considération de conception |
|---|---|
| Tension du VFD | Détermine le niveau d'isolation et la configuration du réacteur |
| Courant nominal | Détermine la taille du conducteur et la conception thermique |
| Puissance du moteur | Influence le choix de la capacité du réacteur |
| Chute de tension | Détermine les exigences d'impédance |
| Fréquence de fonctionnement | Affecte la conception électromagnétique |
| Environnement d'installation | Détermine la structure de protection et de montage |
Avant le devis, les clients doivent fournir :
-Puissance nominale du VFD
-Tension d'entrée
- Courant nominal
- Chute de tension requise
-Conditions de pose
- Environnement opérationnel
| Article | Réacteur de ligne CA | Réacteur de sortie |
|---|---|---|
| Position d'installation | Entre l'alimentation et l'entrée VFD | Entre la sortie VFD et le moteur |
| Fonction principale | Réduisez les harmoniques d’entrée et les surintensités | Protégez l'isolation du moteur et réduisez la contrainte de la forme d'onde de sortie |
| Application principale | Amélioration de la qualité de l'énergie | Protection moteur à câble long |
| Utilisateurs typiques | Systèmes VFD industriels | Moteurs avec connexions par câble longue distance |
Dufew Electric fournit des solutions de réacteurs d'entrée et de sortie en fonction des exigences du système.
Différents systèmes industriels nécessitent différentes configurations électriques et méthodes d'installation. Dufew Electric propose des solutions de réacteurs personnalisées basées sur les exigences des applications, aidant ainsi les clients à obtenir des performances fiables et une intégration transparente dans divers systèmes de contrôle industriel.
Le réacteur peut être personnalisé en fonction de paramètres électriques clés, notamment la tension nominale, le courant nominal, le pourcentage de chute de tension et la fréquence de fonctionnement, afin de répondre aux différentes exigences du système électrique.
Pour s'adapter à différentes configurations d'armoires et environnements d'installation, les réacteurs Dufew prennent en charge plusieurs options d'installation, notamment l'installation en armoire, l'installation autonome, le montage vertical et le montage horizontal.
Selon les conditions d'application spécifiques et les exigences actuelles, les clients peuvent choisir des matériaux de bobinage appropriés, notamment des bobinages en cuivre ou en aluminium.
Avec des options de configuration flexibles et des conceptions personnalisées, les réacteurs Dufew peuvent être intégrés dans différents systèmes de contrôle industriel tout en maintenant un fonctionnement stable et fiable.
Le réacteur de ligne CA électrique Dufew est largement utilisé dans les systèmes industriels nécessitant une qualité d'alimentation VFD et une protection électrique améliorées.
| Application | Équipement typique | Principaux avantages |
|---|---|---|
| Automatisation industrielle | Machines CNC, lignes de production, systèmes d'asservissement | Stabilité électrique améliorée |
| Systèmes d'entraînement moteur | Pompes, ventilateurs, compresseurs, convoyeurs | Contrainte réduite de l'onduleur |
| Matériel lourd | Grues, ascenseurs, systèmes de levage | Fonctionnement fiable sous des charges changeantes |
| Industrie manufacturière | Laminoirs, équipements de transformation | Qualité de l’énergie améliorée |
| Systèmes d'énergie renouvelable | Systèmes d'onduleurs, équipements de stockage d'énergie | Conversion de puissance stable |
| Paramètre | Spécification |
|---|---|
| Type de produit | Réacteur de ligne CA |
| Tension nominale | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Fréquence de travail | 50 Hz / 60 Hz / Jusqu'à 500 Hz |
| Courant nominal | 5A - 3800A |
| Chute de tension | 0,5% / 1% / 2% / 4% |
| Capacité de surcharge | 1,5 fois le courant nominal pendant 60 secondes |
| Rigidité diélectrique | 3000VAC / 50Hz / 5mA / 1Min |
| Résistance d'isolation | ≥100 MΩ (1 000 V CC) |
| Degré de protection | IP00/IP20 |
| Classe d'isolation | T40/F (155 ℃) |
| Qualité ignifuge | UL94V-2 |
| Niveau de bruit | ≤65dB |
| Durée de vie | ≥15 ans |
| Normes | CEI289 : 1987 / GB10229-88 / JB9644-1999 |
Exemple : CAL-4312-0250-EISA
| Code | Description |
|---|---|
| CAL | Réacteur de ligne CA |
| 4 | Niveau de tension (2=220 V, 4=380 V, 6=690 V) |
| 3 | Numéro de phase |
| 1 | Type de réacteur |
| 2 | Chute de tension |
| 0250 | Courant nominal |
| AE | Structure de base |
| S | Structure d'installation |
| A | Matériau d'enroulement |
Avant la livraison, Dufew Electric effectue des inspections électriques et structurelles pour garantir un fonctionnement fiable.
Les tests comprennent :
| Article de test | Exigence |
|---|---|
| Test de résistance d'isolation | ≥100 MΩ |
| Test de rigidité diélectrique | 3000 VCA |
| Test d'augmentation de la température | Selon la charge nominale |
| Vérification des paramètres électriques | Inductance et confirmation de courant |
| Contrôle de l'apparence | Inspection des noyaux, des bobinages et des bornes |
Dufew Electric se spécialise dans les composants électroniques de puissance et les solutions électriques personnalisées, fournissant des réacteurs de ligne CA fiables pour diverses applications industrielles.
Grâce à ses capacités de fabrication intégrées, Dufew gère les processus de production clés, depuis le traitement du noyau et la fabrication des bobines jusqu'à l'assemblage final et l'inspection qualité.
Le processus de fabrication comprend la découpe de l'acier au silicium, l'assemblage du noyau et l'inspection des performances magnétiques pour garantir des caractéristiques électromagnétiques stables.
Dufew propose des options de bobinage en cuivre et en aluminium avec des processus professionnels de traitement d'isolation et d'imprégnation sous vide pour améliorer la fiabilité et la durabilité du produit.
La production finale comprend l'installation du terminal, les tests électriques et l'inspection de la qualité pour garantir que chaque réacteur répond aux normes de performance requises.
Cette capacité de fabrication intégrée permet à Dufew Electric de fournir à la fois des réacteurs de ligne CA standard et des solutions personnalisées pour différentes applications industrielles.
Dufew Electric suit des procédures structurées de gestion de la qualité pour garantir des performances constantes du produit et un fonctionnement fiable tout au long de sa durée de vie.
Les documents qualité disponibles comprennent :
-Certification du système de gestion de la qualité ISO
-Certification CE
- Rapports de tests de produits
Les documents techniques et les dossiers d'inspection peuvent être fournis selon les exigences du projet du client.
Les réacteurs de ligne CA nécessitent une protection contre l’humidité, les vibrations et les impacts mécaniques pendant le transport.
Dufew Électrique propose :
- Emballage standard pour l'exportation
- Protection contre l'humidité
- Fixation interne renforcée
- Etiquettes d'identification du produit
Avant expédition, les ingénieurs confirment :
- Spécification du produit
- Poids et dimensions
- Exigences d'installation
- Conditions de livraison
Sélectionnez le réacteur approprié en fonction de la puissance nominale du VFD, de la tension d'entrée, du courant nominal et de la chute de tension requise pour garantir la compatibilité avec le système d'application.
Avant l'installation, vérifiez soigneusement l'état du produit, y compris l'état du noyau, l'apparence de l'enroulement et les connexions des bornes pour vous assurer que le réacteur est prêt à fonctionner.
La méthode de connexion standard est la suivante :
Alimentation → Réactance de ligne CA → Entrée VFD
Le réacteur doit être installé dans un endroit bien ventilé avec suffisamment d'espace pour la dissipation de la chaleur et la maintenance future.
Lors du raccordement électrique, assurez-vous d'un câblage correct, de connexions sécurisées aux bornes et d'une mise à la terre appropriée pour maintenir un fonctionnement sûr et fiable.
Après l'installation, effectuez un test de fonctionnement en vérifiant le bruit de fonctionnement, en surveillant l'augmentation de la température et en vérifiant les performances globales du système.
Un réacteur de ligne CA est installé du côté entrée d'un variateur de fréquence (VFD) pour réduire la distorsion harmonique, limiter les surtensions, améliorer la qualité de l'énergie et protéger les composants de l'onduleur des contraintes électriques.
Toutes les applications VFD ne nécessitent pas un réacteur d'entrée. Il est recommandé pour les systèmes présentant des problèmes d'harmoniques, une alimentation électrique instable, des fluctuations de courant fréquentes, un fonctionnement à plusieurs onduleurs ou des équipements électriques sensibles.
La chute de tension appropriée dépend des exigences de qualité de l'alimentation du système, des conditions harmoniques, des caractéristiques d'entrée et de l'environnement d'exploitation. Dufew Electric évalue les paramètres d'application et recommande une configuration adaptée.
Oui. En réduisant l'impact du courant et les contraintes électriques du côté de l'entrée du VFD, il contribue à améliorer la stabilité du système et à prolonger la durée de vie des composants de l'onduleur.
Oui. Dufew Electric propose des solutions personnalisées en fonction de la tension, du courant, de la fréquence, de la structure d'installation, du matériau de bobinage et d'autres exigences du projet.
Les clients doivent fournir :
- Puissance nominale du VFD
-Tension d'entrée
- Courant nominal
- Chute de tension requise
- Environnement d'installation
- Conditions de fonctionnement
Dufew Electric propose des solutions personnalisées de réacteurs de ligne CA aux clients industriels nécessitant une protection VFD, un contrôle des harmoniques et une gestion de la qualité de l'énergie améliorés.
Avec des capacités de fabrication professionnelles, une assistance technique et des procédures de test complètes, Dufew Electric aide ses clients à développer des solutions fiables pour les systèmes d'entraînement industriels.
Envoyez vos paramètres VFD et vos exigences d'application à Dufew Electric, et nos ingénieurs vous recommanderont une configuration appropriée en fonction de vos conditions de fonctionnement.
