Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.

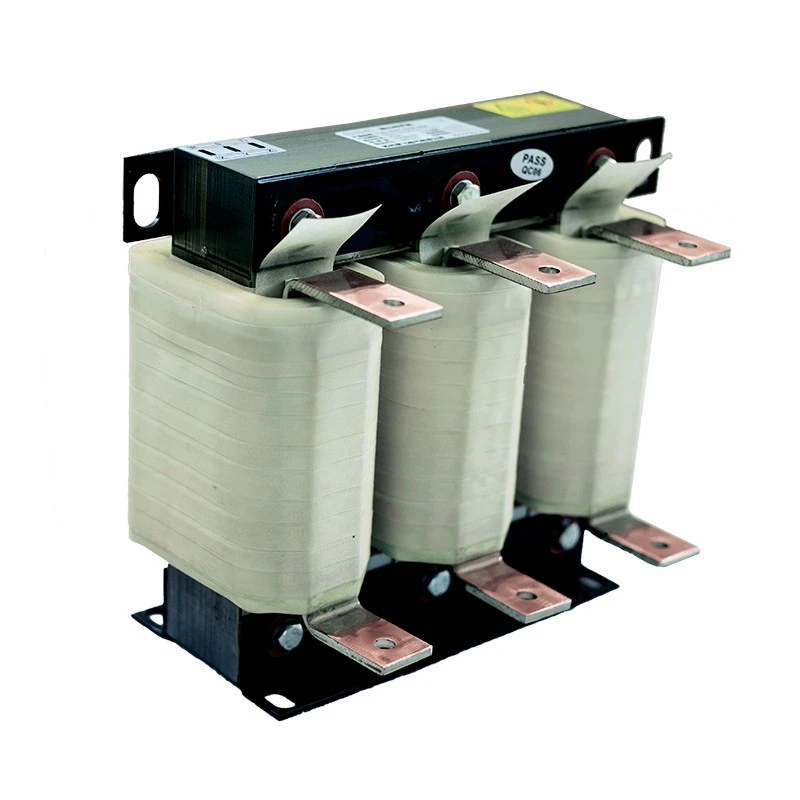

Le réacteur de charge électrique Dufew est installé en série entre les bornes de sortie VFD (U/V/W) et les charges du moteur pour améliorer la stabilité côté charge et maintenir un fonctionnement fiable dans les systèmes d'entraînement de moteur longue distance.
Dans les applications de variateur de fréquence, les signaux de commutation haute fréquence générés par les dispositifs de puissance de l'onduleur traversent les câbles moteur. Lorsque la distance des câbles augmente, la capacité distribuée peut entraîner un courant de charge supplémentaire, une fluctuation du courant et des performances instables du système.
En ajoutant une impédance appropriée au circuit de sortie, la self contribue à réduire l'influence des caractéristiques du câble, à lisser la variation du courant et à améliorer la fiabilité des systèmes de moteurs entraînés par VFD.
Fabriqué avec des noyaux en acier au silicium laminés à froid à faible perte, des matériaux d'isolation de classe F, une technologie d'imprégnation sous vide et des structures d'enroulement optimisées, le Dufew Load Reactor offre des performances d'inductance stables, une excellente fiabilité thermique et une longue durée de vie dans des conditions industrielles exigeantes. Les modèles à courant élevé peuvent adopter des structures compactes d'enroulement de feuille pour améliorer la dissipation thermique et réduire l'augmentation de la température.
Les installations de moteurs sur de longues distances et les charges industrielles variables peuvent créer des défis électriques, notamment :
- Augmentation des effets de capacité distribuée par câble
- Courant de charge capacitif excessif
- Fluctuation du courant pendant le fonctionnement
- La protection contre les surintensités de l'onduleur se déclenche
- Stabilité réduite de l'entraînement du moteur
- Interférences électromagnétiques dans les systèmes de contrôle
Un réacteur de charge correctement sélectionné permet d'optimiser les caractéristiques électriques côté charge, d'améliorer la stabilité du système et de réduire les temps d'arrêt inattendus dans les applications industrielles.
Lorsque les moteurs sont installés loin des armoires VFD, les caractéristiques des câbles peuvent influencer les performances électriques et augmenter les contraintes sur le système d'entraînement. Le réacteur de charge Dufew aide à réduire l'effet de la capacité distribuée des câbles et à limiter le courant de charge capacitif, permettant une transmission longue distance plus stable et un fonctionnement fiable des moteurs installés à distance.
Les équipements industriels fonctionnent souvent avec des charges variables et des accélérations ou décélérations fréquentes. La conception optimisée du réacteur permet de lisser les fluctuations de courant et de maintenir un fonctionnement plus cohérent du moteur, réduisant ainsi les conditions de fonctionnement anormales et assurant des performances stables sous des charges dynamiques.
Les perturbations à haute fréquence générées pendant le fonctionnement du VFD peuvent affecter les moteurs ainsi que les équipements de contrôle et d'automatisation à proximité. L'effet de filtrage côté charge aide à réduire les composants harmoniques haute fréquence et les interférences électromagnétiques, tout en contribuant également à réduire le bruit et les vibrations de fonctionnement du moteur.
Il utilise un noyau en acier au silicium laminé à froid à faible perte, un système d'isolation de classe F, une imprégnation sous vide et un durcissement à haute température. Des options de bobinage en cuivre ou en aluminium sont disponibles selon les exigences de l'application. Cette combinaison offre une inductance stable, des vibrations contrôlées et des performances thermiques fiables pour un fonctionnement industriel à long terme.
La structure de noyau symétrique triphasée offre des performances magnétiques équilibrées et des caractéristiques d'inductance stables tout en contribuant à réduire les pertes magnétiques. Cet agencement optimisé permet des performances électriques constantes et un fonctionnement fiable lors d'une utilisation continue.
Différentes configurations d'installation sont disponibles pour s'adapter à diverses configurations d'armoires et d'équipements, notamment les structures ouvertes IP00, les boîtiers de protection IP20, l'installation verticale et l'installation horizontale. Des dimensions personnalisées peuvent également être fournies en fonction de l'espace disponible dans l'armoire, de la structure de l'équipement et des exigences spécifiques du projet.
Les solutions Dufew Load Reactor sont largement utilisées dans :
| Champ d'application | Exigence du client |
|---|---|
| Systèmes d'entraînement motorisés longue distance | Réduisez les effets de câble et améliorez la stabilité de la transmission |
| Équipement d'essais industriels | Améliorer la stabilité du courant de sortie et la fiabilité des mesures |
| Grues portuaires et matériel de levage | Maintenir un fonctionnement fiable sous des changements de charge fréquents |
| Systèmes d'entraînement d'ascenseur | Améliorer la stabilité de conduite pendant l'accélération et la décélération |
| Pompes et systèmes de ventilation | Améliorer les performances opérationnelles continues |
| Laminoirs et équipements miniers | Prise en charge des applications industrielles lourdes |
| Systèmes de servomoteurs | Améliorer la stabilité électrique des équipements d'automatisation |
| Conditions d'application | Recommandation |
|---|---|
| La distance du câble moteur dépasse 50 mètres | Recommandé |
| La capacité distribuée par câble affecte le fonctionnement | Recommandé |
| Les défauts de surintensité de l'onduleur se produisent fréquemment | Recommandé |
| La charge du moteur change fréquemment | Recommandé |
| Les interférences haute fréquence affectent les équipements | Recommandé |
| Un fonctionnement intensif continu est requis | Recommandé |
Une sélection appropriée doit prendre en compte les paramètres du VFD, l'état des câbles et les exigences de charge du moteur. Ces facteurs aident à déterminer les spécifications électriques et la configuration du réacteur appropriées.
Tenez compte de la tension nominale, du courant de sortie, de la puissance du moteur et de la fréquence de fonctionnement. Ces paramètres doivent correspondre au VFD et au système moteur pour garantir un fonctionnement stable.
La longueur et le type de câble sont importants, en particulier pour les moteurs installés loin du VFD. L'environnement d'installation et la capacité distribuée doivent également être pris en compte lors de la sélection du réacteur.
Les conditions de fonctionnement, la variation de charge, les exigences de fonctionnement continu et le niveau de protection requis doivent être évalués. Des accélérations, décélérations ou charges variables fréquentes peuvent nécessiter une configuration plus robuste.
Dufew propose des conceptions de réacteurs personnalisées basées sur les conditions d'application, les exigences d'installation, les paramètres électriques et les spécifications du client.
Exemple : CAL-4321-0250-EISA
| Code | Description |
|---|---|
| CAL | Série de réacteurs AC |
| 4 | Niveau de tension (2=220 V, 4=380 V, 6=690 V) |
| 3 | Triphasé |
| 2 | Type de réacteur de charge |
| 1 | Chute de tension (1 % = 1 %, 2 % = 2 %) |
| 0250 | Courant nominal (250A) |
| AE | Structure de base |
| Logiciel | Structure d'installation (verticale/horizontale) |
| Climatisation | Matériau d'enroulement (aluminium/cuivre) |
| Paramètre | Spécification |
|---|---|
| Type de produit | Réacteur de charge VFD |
| Position d'installation | Entre la sortie VFD et le moteur |
| Tension nominale | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Courant nominal | 5A--3800A |
| Fréquence | 50Hz / 60Hz / Personnalisé jusqu'à 500Hz |
| Chute de tension | 0,5% / 1% / 2% / 4% |
| Capacité de surcharge | 1,5 fois le courant nominal pendant 60 secondes |
| Rigidité diélectrique | 3000VAC / 50Hz / 5mA / 1Min |
| Résistance d'isolation | ≥100 MΩ (1 000 V CC) |
| Classe de protection | IP00/IP20 |
| Classe de température | T40 |
| Classe d'isolation | Classe F (155 ℃) |
| Qualité ignifuge | UL94V-2 |
| Niveau de bruit | ≤65dB |
| Durée de vie | ≥15 ans |
| Normes de fabrication | CEI289/GB10229/JB9644 |
Dufew Electric est spécialisé dans les réacteurs, les résistances, les systèmes de freinage, les transformateurs et les solutions électroniques de puissance personnalisées. Son processus de fabrication couvre le traitement des noyaux en acier au silicium, le bobinage de précision, l'imprégnation sous vide, le durcissement à haute température et les tests de performances électriques.
Le contrôle qualité comprend la résistance d'isolation, la tension de tenue, l'augmentation de la température et la vérification des performances électriques pour garantir des performances fiables du produit.
Dufew prend en charge la conception électrique personnalisée, la fabrication OEM, la documentation technique et l'ingénierie d'application pour différentes exigences industrielles.
Les produits Dufew sont fabriqués selon des exigences industrielles reconnues, notamment :
- Système de Management de la Qualité ISO 9001
- Conformité CE
- CEI289
-GB10229
-JB9644
Dufew fournit des solutions professionnelles d'emballage d'exportation en fonction des dimensions, du poids et des exigences de transport du produit.
L'emballage comprend :
- Protection résistante aux chocs
- Protection contre l'humidité pour le transport maritime
-Caisses en bois standard d'exportation
- Dossiers d'inspection avant expédition
Ces mesures garantissent une livraison sûre et un fonctionnement fiable après l'installation.
| Comparaison | Charger le réacteur | Réacteur de sortie |
|---|---|---|
| Objectif principal | Améliorer la stabilité côté charge et réduire les effets de câble | Réduire la contrainte de tension PWM sur l'isolation du moteur |
| Principale préoccupation | Capacité du câble, fluctuation du courant, stabilité du système | contrainte dv/dt et pointes de tension |
| Application typique | Systèmes de câbles longs, charges changeantes, équipements lourds | Protection du moteur et amélioration de la forme d'onde |
| Position d'installation | Côté sortie VFD | Côté sortie VFD |
| Facteurs de sélection | Longueur du câble, caractéristiques de charge, stabilité du système | Isolation du moteur, contrainte de commutation, taux de montée en tension |
Il est couramment utilisé lorsque les distances des câbles moteur sont longues, que les caractéristiques des câbles affectent les performances du système, que des déclenchements de protection de l'onduleur se produisent ou qu'une meilleure stabilité électrique est requise sous des charges changeantes.
Les deux sont installés du côté de la sortie du VFD, mais ils répondent à des objectifs d'application différents. Ce produit améliore principalement la stabilité du système dans des conditions de câbles longs, de charges changeantes et d'environnements industriels exigeants, tandis qu'un réacteur de sortie se concentre davantage sur la réduction des contraintes de tension PWM et la protection de l'isolation du moteur. La sélection finale dépend de la longueur du câble, des caractéristiques du moteur et des conditions de fonctionnement.
Oui. En réduisant les perturbations haute fréquence et en améliorant la stabilité du courant, il peut contribuer à réduire le bruit électromagnétique et les vibrations pendant le fonctionnement du moteur.
Oui. Dufew propose des solutions personnalisées couvrant la tension, le courant, la chute de tension, le matériau d'enroulement, la structure d'installation et les exigences de protection en fonction des applications industrielles spécifiques.
Dufew Electric fournit des solutions fiables pour les applications industrielles VFD, soutenues par des capacités de fabrication professionnelles, des services d'ingénierie personnalisés et un contrôle qualité strict. Des systèmes moteurs longue distance aux équipements industriels lourds, les solutions sont conçues pour améliorer la stabilité du système et assurer un fonctionnement fiable.
Contactez Dufew Electric pour une conception de réacteur personnalisée et une coopération OEM.
