Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.
Les variateurs de fréquence assurent un contrôle efficace de la vitesse du moteur et une gestion de l'énergie, mais leur fonctionnement de commutation à haute fréquence peut introduire des courants harmoniques, des fluctuations de tension et une contrainte électrique supplémentaire sur les équipements connectés.

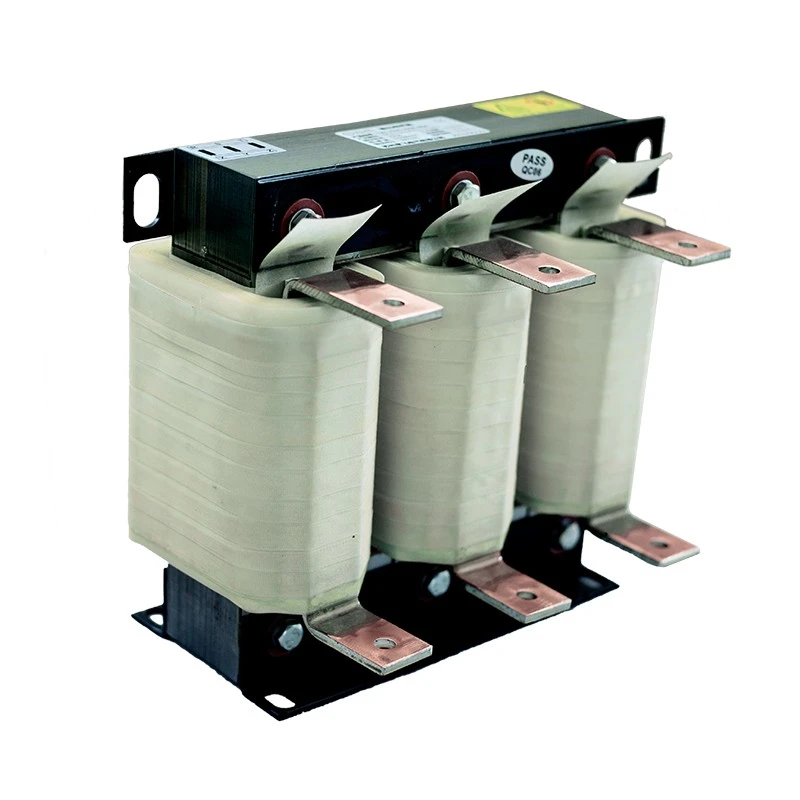

Le réacteur électrique à fréquence variable Dufew améliore les performances du système VFD en ajoutant une impédance appropriée au circuit. Selon la position d'installation et les exigences du système, il offre différentes fonctions de protection du côté alimentation et du côté charge du moteur.
La sélection dépend si le problème électrique principal se produit du côté de l'alimentation électrique ou du côté de la charge du moteur.
Lorsqu'il est installé du côté entrée d'un VFD, le réacteur contribue à améliorer la qualité de l'énergie, à réduire l'influence des harmoniques et à limiter l'impact des courants transitoires.
Lorsqu'il est installé du côté sortie d'un VFD, il permet d'optimiser les conditions électriques côté moteur, de réduire les contraintes liées aux commutations et d'améliorer la fiabilité du système d'entraînement.
Fabriqués avec des noyaux en acier au silicium laminés à froid à faible perte, des matériaux d'isolation de classe F, une technologie d'imprégnation sous vide et des structures d'enroulement optimisées, les réacteurs Dufew offrent des performances d'inductance stables, des caractéristiques thermiques fiables et une durabilité industrielle à long terme.
Différents environnements industriels nécessitent différentes configurations de réacteurs. Dufew fournit des solutions basées sur les applications en fonction des conditions de fonctionnement réelles, de la structure du système et des exigences électriques, contribuant ainsi à améliorer les performances côté alimentation et côté moteur.
Installée entre l'alimentation et les bornes d'entrée du VFD, la configuration côté entrée est principalement utilisée pour améliorer l'environnement électrique du système d'entraînement. Il permet de réduire l'impact du courant harmonique et du courant de surtension d'entrée tout en améliorant la stabilité de l'alimentation électrique et en limitant les interférences pouvant affecter les automates, les capteurs et autres équipements de contrôle.
Cette configuration convient aux installations industrielles dotées de plusieurs systèmes VFD, aux équipements fonctionnant dans des conditions d'alimentation instables et aux applications où une qualité d'alimentation améliorée est requise.
Installée entre les bornes de sortie du VFD et le moteur, la configuration côté sortie se concentre sur l'amélioration des conditions de fonctionnement côté moteur. Il contribue à réduire le stress de commutation PWM, à améliorer la qualité de la forme d'onde de sortie et à limiter les perturbations électriques, permettant ainsi un fonctionnement du moteur plus stable et plus fiable.
Les applications typiques incluent les connexions de moteurs longue distance, les machines lourdes et les équipements pour lesquels une meilleure fiabilité du moteur est importante.
Pour les applications affectées par des conditions d'alimentation instables ou des interférences harmoniques, les réacteurs aident à réduire l'impact du courant harmonique, à améliorer la stabilité de l'alimentation électrique et à limiter les changements de courant transitoires. Ils peuvent également réduire les interférences électriques affectant les équipements sensibles, ce qui les rend adaptés aux systèmes industriels dotés de plusieurs variateurs ou d'exigences strictes en matière de qualité d'alimentation.
Côté moteur, le réacteur contribue à réduire les contraintes électriques provoquées par la commutation haute fréquence et à améliorer les conditions du circuit de sortie. Cela permet un fonctionnement fiable du moteur et peut contribuer à réduire les interruptions anormales dans des conditions de fonctionnement exigeantes.
Les réacteurs Dufew utilisent des noyaux en acier au silicium laminés à froid à faible perte, des conceptions de circuits magnétiques optimisées et une technologie de bobinage de précision pour maintenir des caractéristiques d'inductance stables pendant un fonctionnement continu. La structure résultante contribue à réduire les pertes magnétiques et l’augmentation de la température tout en garantissant des performances fiables à long terme.
Le système d'isolation combine des matériaux isolants de classe F avec des processus d'imprégnation sous vide et de durcissement à haute température. Cette construction améliore la résistance à l'humidité, la résistance mécanique et la durabilité thermique, aidant ainsi le réacteur à maintenir des performances fiables et une durée de vie plus longue dans les environnements industriels.
Dufew prend en charge des solutions de réacteur personnalisées basées sur la tension nominale, le courant nominal, les exigences de chute de tension, la structure d'installation, le matériau d'enroulement et les exigences de protection. La configuration peut être adaptée à différents paramètres électriques et configurations d'armoires.
Les options disponibles incluent des enroulements en cuivre ou en aluminium, une installation verticale ou horizontale et différentes structures de protection telles que des conceptions ouvertes IP00 et des boîtiers de protection IP20. Cette flexibilité permet au réacteur d'être intégré dans une large gamme de systèmes d'alimentation VFD et industriels.
Les solutions de réacteur Dufew sont largement utilisées dans :
| Application | Exigence principale |
|---|---|
| Systèmes d'entraînement à fréquence variable | Améliorer la stabilité et la fiabilité électriques |
| Équipement d'automatisation industrielle | Réduire les interférences électriques |
| Pompes et systèmes de ventilation | Prise en charge du fonctionnement continu du moteur |
| Grues et matériel de levage | Améliorer la fiabilité sous des charges dynamiques |
| Ascenseurs | Améliorer la stabilité du système d'entraînement |
| Presses à injecter | Améliorer les performances de contrôle du moteur |
| Machines textiles | Maintenir un fonctionnement stable |
| Équipement d'essais industriels | Améliorer la cohérence électrique |
La configuration correcte du réacteur dépend des exigences réelles du système.
| Conditions d'application | Solution recommandée |
|---|---|
| Mauvaise qualité de l’énergie ou interférences harmoniques | Réacteur côté entrée |
| Plusieurs VFD partageant une source d'alimentation | Réacteur côté entrée |
| Exigence de protection du moteur | Réacteur côté sortie |
| Connexion moteur longue distance | Réacteur côté sortie |
| Accélérations et décélérations fréquentes | Réacteur côté sortie |
| Optimisation complète du système VFD | Solution de réacteur personnalisée |
Dufew fournit une assistance technique pour recommander les spécifications appropriées en fonction de la tension, du courant, de la position d'installation et de l'environnement d'exploitation.
La sélection du bon réacteur nécessite la prise en compte des paramètres VFD, des conditions réelles du système et du niveau de protection requis. La mise en correspondance de ces facteurs avec les caractéristiques électriques et mécaniques du réacteur permet de garantir un fonctionnement stable et une bonne intégration dans le système d'entraînement.
Les paramètres clés du VFD incluent la tension nominale, le courant nominal, la puissance du moteur et la fréquence de fonctionnement. Ces valeurs déterminent les exigences électriques de base du réacteur et doivent correspondre aux spécifications du système d'entraînement.
La position d'installation, l'état de l'alimentation électrique, la distance de connexion du moteur, les caractéristiques de charge et l'environnement de fonctionnement doivent également être évalués. Par exemple, des câbles moteur longs, des changements de charge fréquents ou des environnements industriels exigeants peuvent nécessiter une configuration de réacteur différente.
La fonction de protection requise est une autre considération importante. En fonction de l'application, le réacteur peut être sélectionné pour réduire l'impact des harmoniques, améliorer la stabilité de la puissance, assurer une protection côté moteur, répondre à des exigences spécifiques en matière de chute de tension ou prendre en charge un fonctionnement continu sous des charges exigeantes.
| Paramètre | Spécification |
|---|---|
| Type de produit | Réacteur à entraînement à fréquence variable |
| Application | Applications VFD côté entrée/sortie |
| Tension nominale | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Courant nominal | 5A - 3800A |
| Phase | Monophasé / Triphasé |
| Fréquence | 50Hz / 60Hz / Personnalisé jusqu'à 500Hz |
| Chute de tension | 0,5% / 1% / 2% / 4% |
| Matériau d'enroulement | Cuivre / Aluminium |
| Type d'installation | Verticale/Horizontale |
| Méthode de refroidissement | Refroidissement naturel par air |
| Capacité de surcharge | 1,5 fois le courant nominal pendant 60 secondes |
| Rigidité diélectrique | 3000VAC / 50Hz / 5mA / 1Min |
| Résistance d'isolation | ≥100 MΩ (1 000 V CC) |
| Degré de protection | IP00/IP20 |
| Classe d'isolation | Classe F (155 ℃) |
| Qualité ignifuge | UL94V-2 |
| Niveau de bruit | ≤65dB |
| Durée de vie | ≥15 ans |
| Normes | CEI289/GB10229/JB9644 |
Exemple : CAL-4321-0250-EISA
| Code | Description |
|---|---|
| CAL | Série de réacteurs AC |
| 4 | Niveau de tension |
| 3 | Triphasé |
| 2 | Type de réacteur |
| 1 | Chute de tension |
| 0250 | Courant nominal |
| AE | Structure de base |
| Logiciel | Structure d'installation |
| Climatisation | Matériau d'enroulement |
Dufew Electric est spécialisé dans les composants d'électronique de puissance, notamment les réacteurs, les résistances, les systèmes de freinage, les transformateurs et les solutions électriques personnalisées. Ses capacités de fabrication couvrent le traitement du noyau, le bobinage, le traitement de l'isolation et la vérification des performances électriques pour différentes applications industrielles.
Le processus de fabrication comprend le traitement du noyau en acier au silicium, le bobinage de précision, l'imprégnation sous vide, le durcissement à haute température et les tests de performances électriques. Ces processus aident à maintenir des caractéristiques de produit constantes et des performances fiables pendant un fonctionnement continu.
L'inspection qualité couvre la résistance d'isolement, la tension de tenue, l'échauffement et la vérification des performances électriques. Chaque test fournit une vérification supplémentaire de la fiabilité de l'isolation, des performances thermiques et de la qualité électrique globale.
Dufew prend en charge la conception personnalisée, la coopération OEM et ODM et la fabrication basée sur les dessins du client et les exigences des applications. Des services de documentation technique et d'ingénierie d'application sont également disponibles pour soutenir la sélection de produits, l'intégration de systèmes et le développement de projets.
Les produits Dufew sont fabriqués selon des exigences industrielles reconnues, notamment :
- Système de Management de la Qualité ISO 9001
- Conformité CE
- CEI289
-GB10229
-JB9644
Dufew fournit des solutions d'emballage standard pour l'exportation en fonction des dimensions, du poids et des exigences de transport du produit.
L'emballage comprend :
- Protection résistante aux chocs
- Emballage résistant à l'humidité
- Exporter des caisses en bois
- Dossiers d'inspection avant expédition
Ces mesures garantissent un transport sûr et des performances d'installation fiables.
| Comparaison | Réacteur à entraînement à fréquence variable | Réacteur AC conventionnel |
|---|---|---|
| Objectif de la demande | Conçu pour les systèmes VFD avec caractéristiques harmoniques et PWM | Applications générales de limitation de courant |
| Adaptabilité de fréquence | Prend en charge les conditions de fonctionnement de 50 Hz à 500 Hz | Principalement conçu pour la fréquence standard |
| Protection du moteur | Réduit le stress de tension PWM et le courant de charge du câble | Capacité limitée de protection du moteur |
| Flexibilité d'installation | Peut être configuré pour les applications d'entrée ou de sortie | Généralement conçu pour une application fixe |
| Compatibilité industrielle | Convient aux machines entraînées par VFD | Convient aux systèmes électriques généraux |
Un réacteur est recommandé lorsque le système VFD subit des interférences harmoniques, des fluctuations de tension, des alarmes de surintensité fréquentes, une longue distance entre les câbles du moteur ou des exigences de protection d'isolation du moteur.
L'installation côté entrée est principalement sélectionnée pour l'amélioration de la qualité de l'énergie et la réduction des harmoniques.
L'installation côté sortie est principalement sélectionnée pour améliorer les conditions électriques côté moteur et améliorer la fiabilité du variateur.
La sélection dépend des conditions du système, des exigences en matière d'équipement et de l'environnement d'exploitation.
Il peut aider à réduire les interférences harmoniques, les fluctuations de tension, les contraintes électriques et les opérations instables causées par des conditions de fonctionnement industrielles exigeantes.
Oui. Dufew prend en charge la tension, le courant, la chute de tension, le matériau d'enroulement, la structure d'installation et les paramètres électriques personnalisés en fonction des exigences du projet.
Dufew Electric propose des solutions de réacteurs AC personnalisées pour les systèmes d'entraînement industriels avec une capacité de fabrication professionnelle, un support technique et un contrôle qualité strict.
De l'amélioration de la qualité de l'énergie à l'optimisation de l'entraînement des moteurs, Dufew aide ses clients à améliorer la fiabilité des équipements, à réduire le stress électrique et à obtenir un fonctionnement stable à long terme.
Contactez Dufew Electric pour une conception de réacteur personnalisée et une coopération OEM.
