Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.

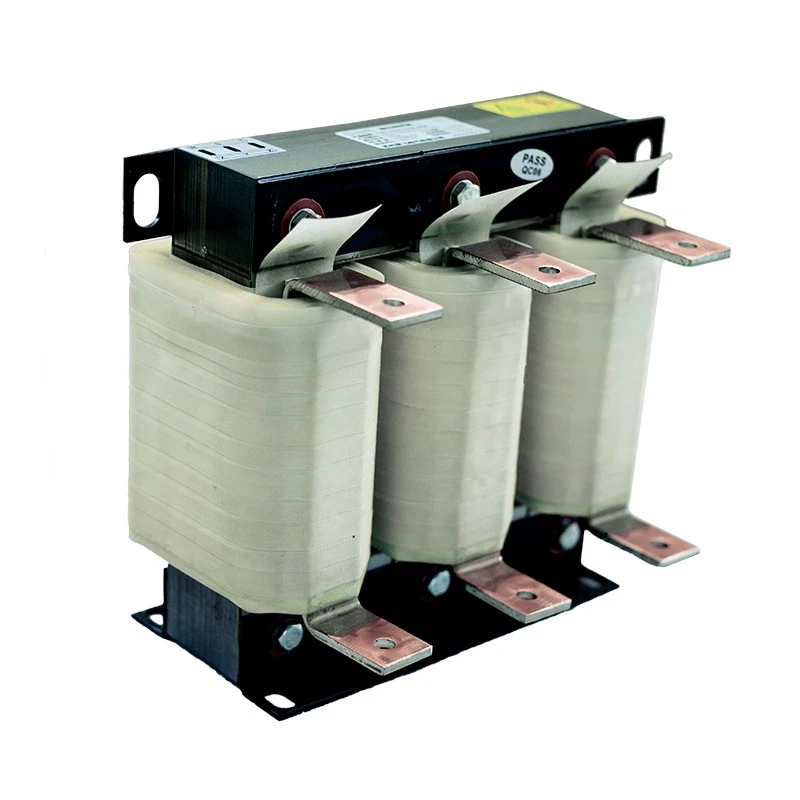

Le réacteur de sortie électrique Dufew est installé entre les bornes de sortie VFD et le moteur pour améliorer la qualité de la transmission de puissance et protéger les systèmes de moteur contre les contraintes de commutation à haute fréquence.
Les caractéristiques de commutation rapide de la tension de sortie PWM des VFD peuvent générer des contraintes dv/dt élevées, des ondes de tension réfléchies, des courants harmoniques et un courant de charge de câble supplémentaire. Ces effets deviennent plus graves lorsque de longs câbles sont utilisés entre le variateur et le moteur.
En ajoutant une impédance appropriée au circuit de sortie, le réacteur contribue à lisser les formes d'onde de tension, à réduire les pointes de tension aux bornes du moteur, à réduire les contraintes d'isolation et à améliorer la fiabilité des systèmes d'entraînement industriels.
Les réacteurs Dufew utilisent des noyaux en acier au silicium à faibles pertes, des matériaux d'isolation haute température et des structures d'enroulement optimisées pour garantir des performances stables en fonctionnement industriel continu.
Lorsque le câble entre l'onduleur et le moteur est trop long, la capacité distribuée du câble génère un courant de charge supplémentaire.
Sans protection adéquate, cela peut provoquer :
- Alarmes de surintensité VFD
- Fonctionnement instable du moteur
- Augmentation du stress de sortie de l'onduleur
- Fiabilité réduite du système
Le réacteur de sortie VFD réduit le courant de charge capacitif et améliore la stabilité du système, en particulier pour les applications où le moteur est installé loin de l'armoire de l'onduleur.
Le réacteur réduit l'impact des changements de tension PWM haute fréquence générés par le VFD, aidant ainsi à protéger l'isolation du moteur pendant un fonctionnement continu.
Il réduit les contraintes de tension sur les enroulements du moteur, réduit le vieillissement de l'isolation et prolonge la durée de vie du moteur. Cela contribue à améliorer la fiabilité globale du système, en particulier dans les applications industrielles exigeantes.
Lorsque les moteurs sont installés loin des armoires VFD, les longs câbles peuvent augmenter le courant de charge et provoquer des effets de tension réfléchie.
Le réacteur contribue à réduire ces impacts en améliorant la qualité de la forme d'onde du courant et en limitant les fluctuations de tension. Il prend en charge des distances de transmission par câble plus longues tout en maintenant un fonctionnement stable du moteur.
La conception inductive optimisée aide à supprimer les composants harmoniques haute fréquence générés pendant le fonctionnement du VFD.
Il réduit également le bruit électromagnétique du moteur, le courant de fuite et les interférences potentielles avec les équipements d'automatisation et de contrôle à proximité, créant ainsi un environnement de fonctionnement plus stable.
Le réacteur est fabriqué avec un noyau en acier au silicium laminé à froid, un système d'isolation de classe F, un processus d'imprégnation sous vide et des options d'enroulement en cuivre ou en aluminium.
Cette construction robuste garantit une inductance stable, des vibrations réduites et des performances thermiques fiables pour un fonctionnement industriel à long terme.
La structure de noyau triphasée symétrique offre des performances magnétiques équilibrées sur tous les enroulements.
Il aide à réduire les pertes magnétiques tout en maintenant des caractéristiques d'inductance stables, garantissant ainsi des performances électriques constantes pendant le fonctionnement du VFD.
Le réacteur est disponible dans différentes configurations, notamment des structures ouvertes IP00 et des enceintes de protection IP20, pour répondre aux diverses exigences d'installation.
Il prend en charge les méthodes d'installation verticales et horizontales. Des dimensions personnalisées sont disponibles pour correspondre à l'espace de l'armoire, aux conditions de montage et aux besoins spécifiques des applications.
Les solutions de réacteur Dufew sont largement utilisées dans les applications industrielles où une protection du moteur et un fonctionnement stable du VFD sont requis.
Les applications typiques incluent :
- Systèmes d'entraînement à fréquence variable pour améliorer la stabilité de la puissance et réduire les contraintes électriques sur les moteurs.
- Armoires de commande de moteurs industriels, pompes et ventilateurs nécessitant un fonctionnement continu et fiable.
- Grues et équipements de levage, machines minières et équipements portuaires utilisés dans des conditions de travail exigeantes.
- Laminoirs, machines de moulage par injection et machines textiles pour des processus de production stables et efficaces.
- Lignes de production automatisées et équipements d'énergie renouvelable où des performances énergétiques fiables sont importantes.
| Conditions d'application | Recommandation |
|---|---|
| La longueur du câble moteur dépasse 50 mètres | Recommandé |
| Protection d'isolation du moteur requise | Recommandé |
| Le bruit du moteur doit être réduit | Recommandé |
| Les interférences haute fréquence affectent les capteurs | Recommandé |
| Accélérations et décélérations fréquentes | Recommandé |
La sélection du réacteur doit être basée sur les paramètres du VFD, l'état des câbles et les exigences du moteur pour garantir des performances appropriées et un fonctionnement fiable.
La sélection doit tenir compte de facteurs clés tels que :
-Tension nominale et courant de sortie
-Puissance du moteur et fréquence de fonctionnement
Les caractéristiques des câbles et les conditions d'installation affectent également le choix du réacteur, notamment :
- Longueur et type de câble
- Environnement d'installation
- Capacité distribuée
L'isolation du moteur et les conditions de fonctionnement doivent être évaluées pour correspondre à la solution de réacteur appropriée, notamment :
- Classe d'isolation
- État de fonctionnement
- Exigences de protection
Dufew propose des conceptions de réacteurs personnalisées en fonction de différentes applications industrielles et exigences du système.
CAL-4321-0250-EISA
| Code | Description |
|---|---|
| CAL | Série de réacteurs AC |
| 4 | Niveau de tension |
| 3 | Triphasé |
| 2 | Type d'inductance de sortie |
| 1 | Chute de tension |
| 0250 | Courant nominal |
| AE | Structure de base |
| S | Type d'installation |
| A | Enroulement en aluminium |
| Paramètre | Spécification |
|---|---|
| Type de produit | Réacteur de sortie VFD |
| Tension nominale | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Fréquence | 50 Hz / 60 Hz |
| Courant nominal | 5A - 3800A |
| Chute de tension | 0,5% / 1% / 2% / 4% |
| Capacité de surcharge | 1,5 fois le courant nominal pendant 60 secondes |
| Rigidité diélectrique | 3000VAC / 50Hz / 1Min |
| Résistance d'isolation | ≥100 MΩ |
| Degré de protection | IP00/IP20 |
| Classe d'isolation | Classe F (155 ℃) |
| Niveau de bruit | ≤65dB |
| Durée de vie | ≥15 ans |
Dufew Electric est spécialisé dans les composants de puissance industriels et les solutions de réacteurs personnalisées.
Chaque réacteur de sortie est fabriqué selon des processus contrôlés comprenant :
- Inspection de fabrication de base
- Contrôle du processus de bobinage
- Tests de tenue haute tension
- Tests de résistance d'isolement
- Contrôle d'échauffement
- Vérification des performances électriques
Les produits peuvent être fournis avec :
- Conformité au système de management de la qualité ISO
- Produits certifiés CE
- Documentation technique personnalisée
Avant expédition, chaque réacteur est inspecté selon les spécifications du client pour garantir une installation et un fonctionnement fiables.
Les réacteurs industriels nécessitent une protection fiable lors du transport international en raison de leur poids et de leurs composants électromagnétiques.
Dufew propose :
| Méthode de transport | Application |
|---|---|
| Fret maritime | Grosses commandes industrielles et projets d’équipements complets |
| Fret aérien | Exigences d’échantillon et de livraison urgente |
| Transport terrestre | Livraison industrielle régionale |
Caractéristiques de l'emballage :
- Protection résistante à l'humidité
- Fixation antichoc
- Exporter des caisses en bois standard
- Emballage personnalisé selon la taille et le poids du produit
Il est installé entre les bornes de sortie VFD et le moteur pour améliorer la qualité de la forme d'onde de sortie et réduire les contraintes électriques côté moteur.
Il est couramment utilisé pour les applications de câbles longs, la protection de l'isolation des moteurs et les systèmes affectés par des pointes de tension, du bruit ou des interférences.
Les composants côté entrée et côté moteur ont des fonctions différentes. L’un se concentre sur la protection de l’alimentation électrique, tandis que l’autre améliore les performances côté moteur.
Oui. Dufew propose des solutions personnalisées basées sur la tension, le courant, les exigences d'installation et l'environnement d'exploitation.
Dufew Electric propose des solutions de réacteurs fiables pour les applications industrielles VFD avec une capacité de fabrication professionnelle, une assistance technique personnalisée et un contrôle qualité strict.
De la protection des moteurs aux applications d'entraînement longue distance, Dufew aide ses clients à améliorer la fiabilité des équipements, à réduire les coûts de maintenance et à obtenir un fonctionnement stable.
