Les variateurs de fréquence (VFD) industriels sont très sensibles aux problèmes de qualité de l'énergie, notamment aux fluctuations de tension, aux surtensions électriques et aux interférences harmoniques générées par les circuits redresseurs. Lorsque plusieurs variateurs fonctionnent sur le même système d'alimentation, un courant harmonique excessif et des perturbations transitoires peuvent entraîner des défauts de l'onduleur, des dommages au condensateur du bus CC, des alarmes anormales ou des arrêts inattendus du système.

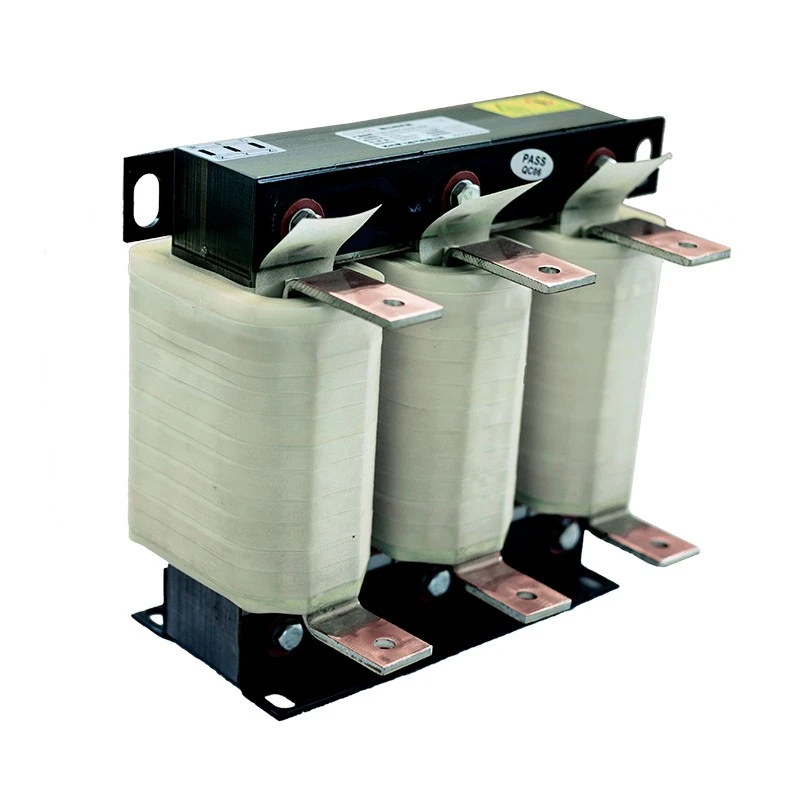

Les solutions Dufew Electric Input Line Reactor sont installées en série entre la source d'alimentation CA et le côté entrée VFD. En ajoutant une impédance contrôlée au circuit de puissance, le réacteur limite le courant harmonique, réduit le courant d'appel au démarrage, améliore la stabilité de la tension et prolonge la durée de vie des composants de l'onduleur.
Le réacteur utilise des noyaux en acier au silicium laminés à froid à faible perte, des matériaux d'isolation haute température et des structures d'enroulement optimisées pour garantir un fonctionnement fiable dans des conditions industrielles continues. Pour les applications à courant élevé, la technologie de bobinage en feuille est disponible pour obtenir une conception compacte, une dissipation thermique améliorée et des performances électriques stables.
De nombreuses pannes du VFD sont causées par une mauvaise qualité de l’énergie plutôt que par des défauts de l’onduleur. L'installation d'un réacteur de ligne d'entrée aide à protéger les systèmes d'entraînement contre les perturbations électriques et améliore la fiabilité globale de l'équipement.
Les problèmes courants résolus incluent :
- Surtension de courant d'entrée élevée lors du démarrage du VFD
- Pollution harmonique provoquée par le redressement des diodes
- Déséquilibre de tension triphasé
- Alarmes fréquentes de surtension de l'onduleur
- Dommages au condensateur du bus CC et au pont redresseur
- Interférence entre plusieurs systèmes VFD
Le réacteur de ligne d'entrée Dufew réduit le courant harmonique généré par les circuits redresseurs VFD et aide à minimiser le retour d'harmoniques dans le réseau électrique industriel.
Il améliore la qualité de l'énergie en réduisant la distorsion de la forme d'onde, en améliorant la compatibilité de plusieurs systèmes VFD et en offrant une meilleure protection pour les condensateurs de correction du facteur de puissance et les équipements de contrôle sensibles.
Lors du démarrage, de l'accélération ou des changements brusques de charge du VFD, les surtensions électriques et les fluctuations de courant peuvent affecter la stabilité du système.
Le réacteur aide à réduire le courant d'appel au démarrage, à limiter le courant d'impact transitoire, à protéger les composants du redresseur de l'onduleur et à réduire les risques de surtension du bus CC pour une meilleure fiabilité du système.
Les réacteurs Dufew sont fabriqués avec des matériaux fiables et des processus de production professionnels, notamment des noyaux en acier au silicium laminés à froid à faible perte, des matériaux isolants de classe F, un processus d'imprégnation sous vide et une technologie de durcissement à haute température.
Des options de bobinage en cuivre ou en aluminium sont disponibles pour répondre aux différentes exigences des applications. La structure magnétique optimisée aide à réduire les vibrations, le bruit et l'augmentation de la température lors d'un fonctionnement à long terme.
En tant que fabricant professionnel de composants de puissance industriels, Dufew propose des solutions de réacteurs personnalisées basées sur différentes exigences d'application et conditions de fonctionnement.
Les options de personnalisation incluent :
-Tension nominale et courant nominal
- Chute de tension et puissance nominale du VFD
- Dimensions d'installation et environnement d'exploitation
- Matériel d'enroulement
Les structures disponibles comprennent :
- Structure ouverte IP00
- Boîtier protégé IP20
- Installation verticale ou horizontale
- Bobinage en cuivre ou bobinage en aluminium
Les solutions Dufew Input Line Reactor sont largement utilisées dans les applications industrielles nécessitant une qualité d'alimentation améliorée, une protection de l'onduleur et des performances électriques stables.
Les applications typiques incluent :
- Systèmes d'entraînement à fréquence variable (VFD) et armoires de commande de moteurs industriels
- Systèmes de servomoteurs, ascenseurs et équipements de levage
- Grues et machines portuaires fonctionnant dans des conditions de charge exigeantes
- Laminoirs, pompes et ventilateurs nécessitant un fonctionnement continu fiable
- Machines de moulage par injection et équipements d'automatisation industrielle
- Systèmes de conversion d'énergie renouvelable avec des exigences élevées en matière de qualité d'énergie
Une self de ligne d'entrée est recommandée pour les applications avec :
| Conditions d'application | Recommandation |
|---|---|
| Plusieurs VFD partageant une seule alimentation | Recommandé |
| Capacité d'alimentation ≥600kVA | Recommandé |
| VFD installé à proximité d'un transformateur de grande capacité | Recommandé |
| Le déséquilibre de tension triphasé dépasse 1,8 % | Recommandé |
| Système électrique avec interférence harmonique | Recommandé |
| Condensateurs de correction du facteur de puissance fréquemment commutés | Recommandé |
Les numéros de modèle Dufew fournissent des informations sur le niveau de tension, le type de phase, le type de réacteur, la chute de tension, le courant nominal, la structure du noyau, la méthode d'installation et le matériau d'enroulement.
| Code | Description |
|---|---|
| CAL | Série de réacteurs AC |
| 4 | Niveau de tension (2=220 V, 4=380 V, 6=690 V) |
| 3 | Numéro de phase (3 = triphasé, 1 = monophasé) |
| 1 | Type de réacteur (1=Réacteur d'entrée, 2=Réacteur de sortie) |
| 2 | Chute de tension (2=2 %, 1=1 %) |
| 0250 | Courant nominal (0250=250A, 2500=2500A) |
| AE | Structure de base (EI = noyau triphasé, UI = noyau monophasé) |
| S | Type d'installation (S=Vertical, W=Horizontal) |
| A | Matériau d'enroulement (A=aluminium, C=cuivre) |
Exemple : CAL-4312-0250-EISA
Réacteur de ligne d'entrée triphasé 380 V avec chute de tension de 2 %, courant nominal de 250 A, structure de base EI, installation verticale et enroulement en aluminium.
| Paramètre | Spécification |
|---|---|
| Tension nominale | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Fréquence | 50 Hz / 60 Hz / Fréquence personnalisée disponible |
| Courant nominal | 5A - 3800A |
| Chute de tension | 0,5% / 1% / 2% / 4% |
| Capacité de surcharge | 1,5 fois le courant nominal pendant 60 secondes, intervalle de 1 heure |
| Rigidité diélectrique | 3000VAC / 50Hz / 5mA / 1Min |
| Résistance d'isolation | ≥100 MΩ (1 000 V CC) |
| Degré de protection | IP00/IP20 |
| Classe d'isolation | Classe F (155 ℃) |
| Classe de température | T40 |
| Indice de flamme | UL94V-2 |
| Niveau de bruit | ≤65dB (testé à 1 mètre) |
| Durée de vie | ≥15 ans |
| Normes | CEI289 : 1987, GB10229-88, JB9644-1999 |
Dufew Electric se spécialise dans la fabrication de composants de puissance industriels et propose des solutions de réacteurs personnalisées à ses clients mondiaux.
Notre processus de contrôle qualité comprend :

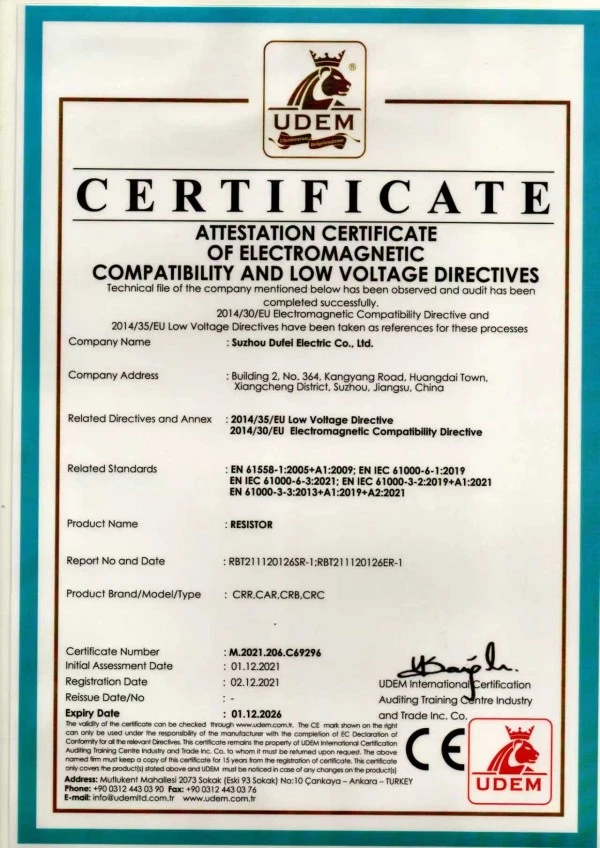

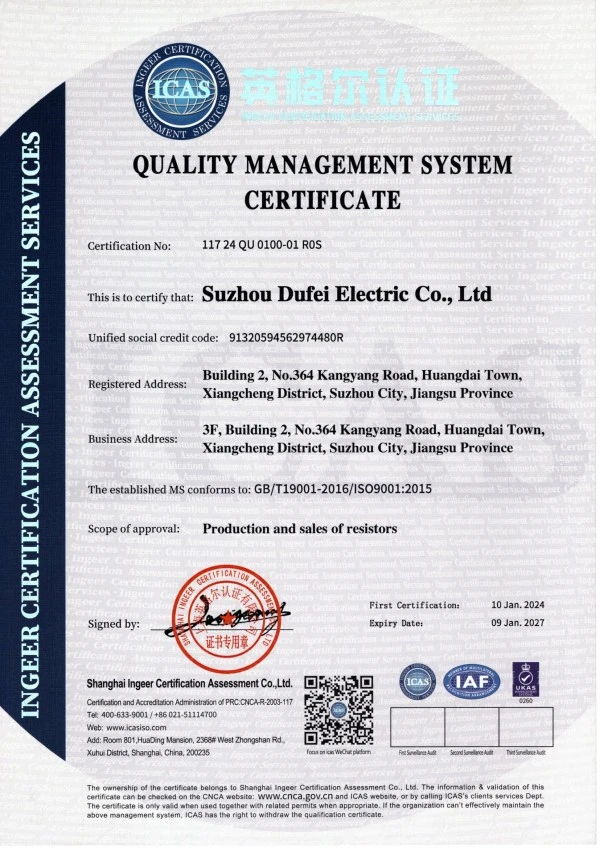

- Système de gestion de la qualité ISO

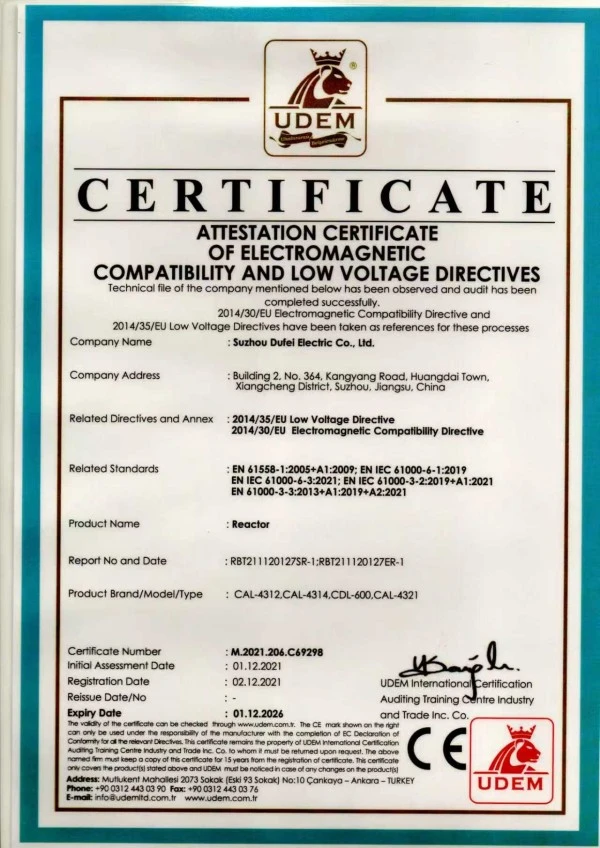

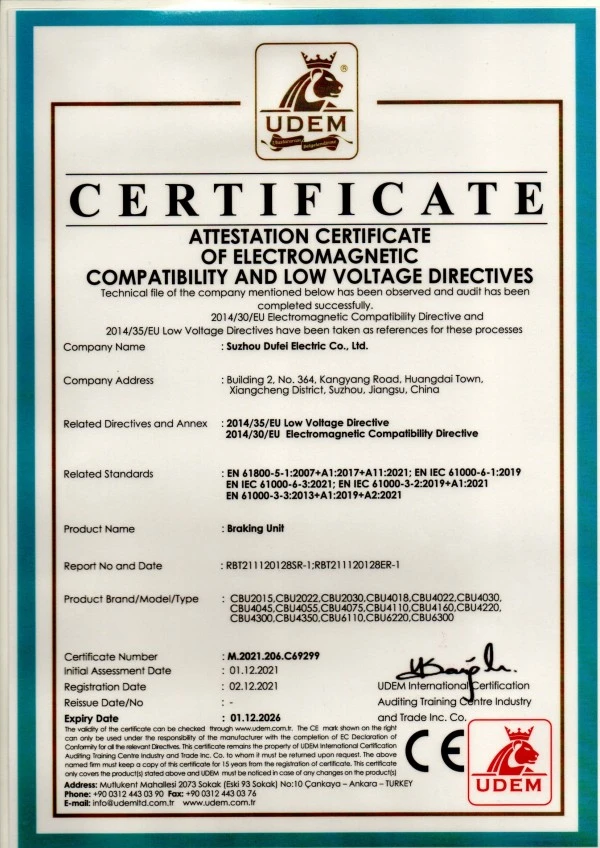

- Produits certifiés CE
- Tests de performances électriques
- Tests de résistance d'isolement
- Tests de tenue haute tension
- Test d'échauffement
- Inspection du bruit
Chaque réacteur est inspecté selon les spécifications du client avant expédition pour garantir des performances fiables après l'installation.

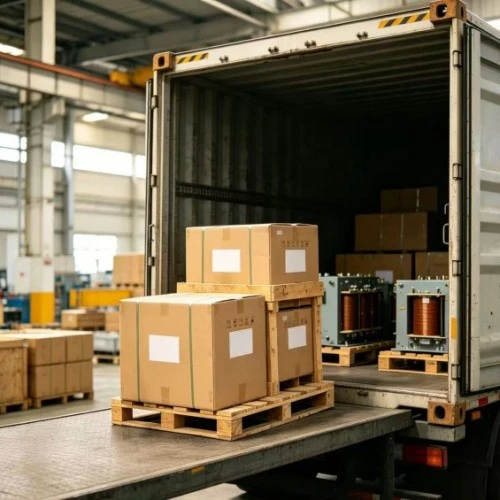

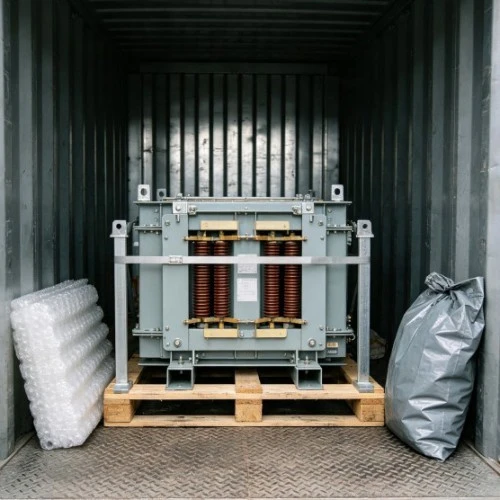

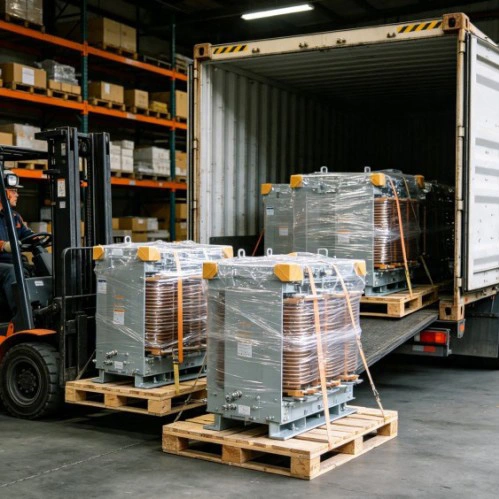

Les réacteurs industriels nécessitent une protection d'emballage professionnelle en raison de leur poids et de leur structure électrique.
Dufew propose :
- Emballage résistant à l'humidité
- Fixation résistante aux chocs à l'intérieur des caisses en bois
- Emballage personnalisé en fonction de la taille et du poids du produit
- Solutions de transport conformes aux normes d'exportation
Options de transport :
| Méthode de transport | Application |
|---|---|
| Fret maritime | Expédition de grandes quantités et d’équipements industriels lourds |
| Fret aérien | Échantillons urgents ou petits réacteurs |
| Transport terrestre | Livraison nationale et régionale |
Une self de ligne d'entrée doit être installée entre l'alimentation CA et les bornes d'entrée du VFD. Il est conçu pour réduire les problèmes d'harmoniques côté réseau, supprimer les perturbations électriques et protéger le circuit d'entrée de l'onduleur. Il ne doit pas être installé entre la sortie VFD et le moteur.
Les options de chute de tension courantes incluent 0,5 %, 1 %, 2 % et 4 %.
Pour les applications VFD générales, une chute de tension de 2 % est généralement sélectionnée. Les systèmes présentant de graves interférences harmoniques ou des conditions d'alimentation instables peuvent nécessiter une impédance plus élevée en fonction des exigences de l'application.
Cela dépend de la conception du système et des conditions de fonctionnement. Dans la plupart des applications industrielles, il est recommandé à chaque VFD d'utiliser un réacteur individuel pour obtenir de meilleures performances de contrôle des harmoniques et de protection.
Le réacteur nécessite un entretien minimal. Une inspection régulière devrait se concentrer sur :
- Etanchéité des connexions des bornes
- Accumulation de poussière
- Bruit anormal
- Augmentation de la température
Une ventilation adéquate, une installation correcte et une inspection régulière contribuent à maintenir une fiabilité à long terme.
