Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.

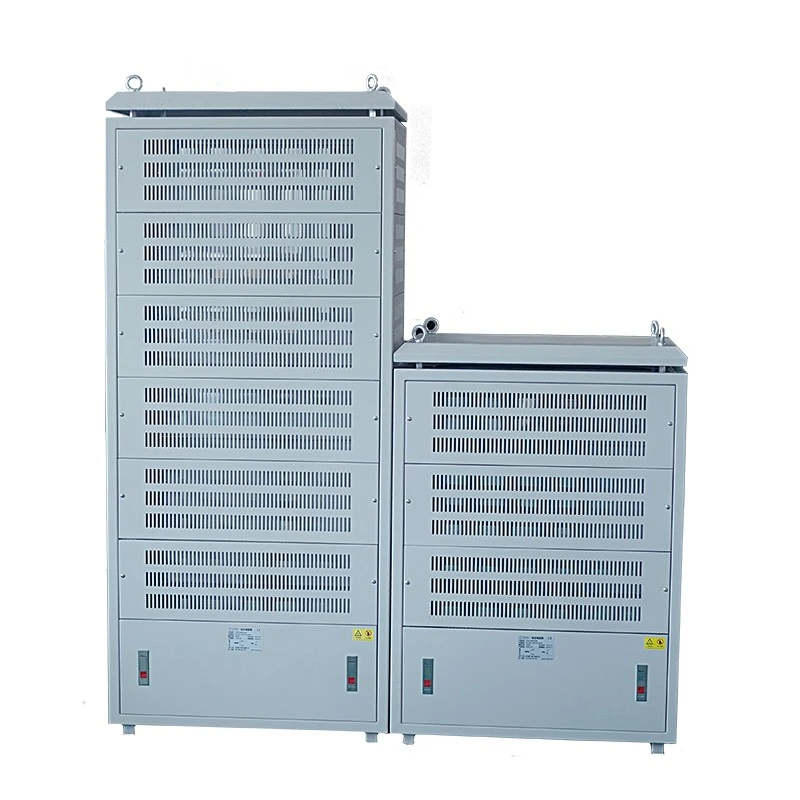

L'armoire de résistance électrique ondulée Dufew est un ensemble de résistances haute puissance monté au sol conçu pour les applications nécessitant une dissipation d'énergie électrique stable et efficace.
Contrairement aux boîtiers de résistances classiques, l'armoire adopte une structure multicouche modulaire, dans laquelle plusieurs unités de résistances ondulées sont connectées via des barres conductrices en acier inoxydable et des barres omnibus en cuivre. Cette conception améliore la capacité d'expansion de puissance, la distribution de chaleur, l'efficacité de la maintenance et la fiabilité opérationnelle.
L'armoire de résistances prend en charge :
-Puissance nominale : 20KW-500KW
- Tension de fonctionnement : ≤3000V
- Plage de résistance : 0,01Ω-1KΩ
- Valeurs de résistance personnalisées et configurations d'armoires
- Options de refroidissement naturel ou de refroidissement à air forcé
L'armoire à résistances ondulées est conçue pour les systèmes de freinage industriels qui nécessitent une absorption d'énergie de grande capacité et un fonctionnement stable dans des conditions de travail exigeantes. Avec des puissances nominales de 20 kW à 500 kW, il convient aux systèmes d'onduleurs moyenne et haute tension, aux cycles de freinage fréquents et aux applications de décharge à haute énergie.
La connexion du jeu de barres en cuivre renforcé améliore la capacité de transport de courant tout en réduisant les pertes électriques pendant le fonctionnement, aidant ainsi à maintenir des performances fiables dans les environnements exigeants tels que les systèmes de levage de grues, les équipements de manutention portuaire, les machines minières, les lignes de production d'acier et les grands systèmes d'entraînement motorisés.
Dufew Electric adopte une structure multicouche modulaire pour améliorer la fiabilité du système et simplifier la maintenance. Chaque couche de résistance est conçue avec des connexions électriques indépendantes, des canaux de circulation d'air dédiés et une capacité d'isolation individuelle des défauts, permettant aux techniciens d'inspecter ou de remplacer des sections spécifiques sans affecter l'ensemble du système.
La conception modulaire offre également des options flexibles d'extension de capacité, permettant d'ajuster la configuration des résistances en fonction des différents besoins en énergie, des cycles de freinage et des futures mises à niveau du système. Par rapport aux boîtiers de résistances traditionnels, cette structure permet de réduire les temps d'arrêt pour maintenance et d'améliorer la disponibilité des équipements.
L'élément de résistance ondulé adopte une structure d'enroulement optimisée pour réduire l'inductance parasite et améliorer la réponse dynamique lors des opérations de freinage à grande vitesse. Cette conception permet de minimiser les interférences électromagnétiques, de réduire l'impact des pics de tension et de fournir une distribution de courant plus équilibrée pour les systèmes d'entraînement basés sur un onduleur.
Avec une stabilité électrique améliorée, la structure à faible inductance convient aux variateurs de fréquence, aux systèmes de freinage régénératif et aux applications de commande de moteur haute puissance où une absorption d'énergie rapide et une protection fiable sont requises.
Les systèmes de résistances haute puissance génèrent une chaleur considérable lors de la décharge d’énergie, ce qui rend une gestion thermique efficace essentielle pour un fonctionnement continu. Dufew Electric optimise les canaux de circulation d'air de l'armoire et les structures de dissipation thermique pour maintenir des performances de température stables pendant les cycles de freinage de longue durée.
Le système de refroidissement peut être configuré avec une ventilation naturelle, un refroidissement à air forcé à l'aide de ventilateurs industriels ou des solutions de refroidissement personnalisées en fonction du cycle de service et des conditions d'installation. Les grands canaux de ventilation, la répartition uniforme de la chaleur et les structures de protection contre la poussière en option contribuent à réduire les risques de surchauffe locale et à améliorer la fiabilité de fonctionnement à long terme.
L'armoire à résistances ondulées se compose principalement de :
| Composant | Fonction |
|---|---|
| Résistance enroulée en fil ondulé | Convertit l'énergie électrique en énergie thermique |
| Barre conductrice en acier inoxydable | Fournit un support mécanique et une connexion électrique |
| Barre omnibus en cuivre | Assure une transmission à courant élevé |
| Boîtier d'armoire | Fournit une structure de protection et d’installation |
| Circuit de refroidissement | Élimine la chaleur générée pendant le fonctionnement |
| Dispositif de protection de la température | Empêche les dommages dus à la surchauffe |
| Paramètre | Spécification |
|---|---|
| Type de produit | Armoire de résistance ondulée |
| Puissance nominale | 20KW-500KW |
| Tension de fonctionnement | ≤3000V |
| Plage de résistance | 0,01Ω-1KΩ |
| Précision de la résistance | ±3 %, ±5 %, ±10 % |
| Degré de protection | IP20 / IP23 en option |
| Coefficient de température | ≤300 ppm/℃ |
| Qualité ignifuge | UL94V-2 |
| Standard | GB-5792 |
| Méthode de refroidissement | Refroidissement naturel/refroidissement à air forcé |
Exemple : CRC 100KW 2.7R J
| Code | Description |
|---|---|
| CRC | Armoire de résistance ondulée |
| 100KW | Puissance nominale |
| 2.7R | Résistance nominale |
| J | Tolérance de résistance (K=±10 %, J=±5 %, H=±3 %) |
| Élément de performance | Conditions d'essai | Exigence |
|---|---|---|
| Rigidité diélectrique | 2500 VCA / 50 Hz / 60 S | Courant de fuite ≤10mA |
| Résistance d'isolation | 1000 V CC | ≥100 MΩ |
| Surcharge de courte durée | 10 fois la puissance nominale / 5S | Aucun dommage visible |
| Durée de vie de charge à long terme | Décharge 10S, cycle d'intervalle 90S | >9000h |
| Test de chaleur humide | 40 ℃ ± 2 / 90 %-95 % HR / 100 h | △R≤±(1%R+0,05Ω) |
| Cycle de température | -55 ℃ / 55 ℃ /155 ℃ | Aucun dommage anormal |
| Élément de performance | Conditions d'essai | Exigence |
|---|---|---|
| Force terminale | 45N/30S | Aucun jeu ni dommage |
| Résistance aux vibrations | 5-200Hz, 1g | Aucun dommage structurel |
| Résistance thermique de soudure | 350 ± 5 ℃ / 3S | Aucun changement anormal |
| Soudabilité | 235 ± 5 ℃ / 5S | Couverture >95 % |
La sélection d'une solution de résistance de freinage appropriée nécessite une évaluation complète des paramètres électriques, des conditions de freinage et des exigences d'installation. Dufew Electric analyse l'environnement d'application réel pour recommander une configuration de résistance appropriée qui correspond aux exigences de performances du système.
La configuration de la résistance doit être sélectionnée en fonction des paramètres clés du système de variateur, notamment la puissance nominale du moteur, le modèle d'onduleur, la tension du bus CC et le courant nominal. Ces facteurs déterminent la capacité d'absorption d'énergie requise et la compatibilité électrique avec le système de freinage.
Différentes applications génèrent différents niveaux d’énergie de freinage. Les considérations importantes incluent la fréquence de freinage, la durée du freinage, l'énergie générée pendant la décélération et les exigences en matière de cycle de service. Les applications avec des accélérations et décélérations fréquentes nécessitent généralement une capacité thermique plus élevée et des performances de refroidissement plus fiables.
La valeur de résistance doit correspondre aux spécifications du variateur, au couple de freinage requis et au courant maximum autorisé pour garantir une dissipation efficace de l'énergie sans affecter les fonctions de protection du système.
Les conditions d'installation affectent directement la structure de l'armoire et la conception du refroidissement. Des facteurs tels que l'installation intérieure ou extérieure, la température ambiante, les conditions de ventilation et les exigences de protection doivent être pris en compte lors de la sélection.
Sur la base de ces paramètres d'application, Dufew Electric fournit une assistance technique personnalisée pour aider les clients à sélectionner les configurations de résistances appropriées pour différents systèmes de freinage industriels.
L'armoire à résistances ondulées électriques Dufew est conçue pour les applications industrielles nécessitant une absorption d'énergie fiable et des performances de freinage stables. Il est couramment utilisé dans les systèmes d'onduleurs moyenne et haute tension, les équipements de grue et de levage, les ascenseurs, les laminoirs, les machines minières, les systèmes de manutention portuaire, les convoyeurs à bande, les plates-formes d'essai de moteurs et d'autres applications industrielles de gestion de l'énergie.
| Comparaison | Armoire de résistance ondulée | Boîte de résistance conventionnelle |
|---|---|---|
| Capacité de puissance | Jusqu'à 500KW | Plage de puissance généralement inférieure |
| Capacité de tension | Jusqu'à 3000V | Applications principalement basse tension |
| Structure | Conception multicouche modulaire | Structure intégrée unique |
| Entretien | Remplacement de module individuel | Entretien complet de l'unité |
| Refroidissement | Conception de flux d'air optimisée | Dissipation thermique limitée |
| Application | Systèmes industriels lourds | Petit et moyen matériel |
Capacité de fabrication professionnelle d’électronique de puissance
Dufew Electric est spécialisé dans les résistances de puissance industrielles, les systèmes de freinage, les réacteurs, les transformateurs et les solutions de contrôle de puissance.
Avec des processus de fabrication professionnels et des capacités de tests électriques, Dufew Electric fournit des solutions d'armoires de résistances fiables aux clients industriels mondiaux.
Dufew Electric fournit des solutions professionnelles d'emballage et de transport pour les produits d'armoires à résistances en carton ondulé.
Chaque armoire est solidement emballée avec des caisses en bois conformes aux normes d'exportation, des structures de fixation renforcées et des matériaux de protection contre l'humidité pour garantir une livraison sûre pendant le transport longue distance.
Les méthodes d'expédition disponibles incluent :
- Fret maritime : Convient aux commandes internationales de gros volumes et aux équipements industriels lourds.
- Transport terrestre : disponible pour la livraison nationale et le transport de l'usine au site.
- Transport ferroviaire : convient à l'expédition transfrontalière d'équipements industriels.
- Fret aérien : disponible pour les commandes urgentes de petite taille ou de remplacement.
Avant expédition, chaque armoire de résistance en carton ondulé est inspectée, emballée en toute sécurité et préparée conformément aux exigences de transport international.
Dufew Electric se concentre sur les résistances industrielles, les systèmes de freinage, les réacteurs, les transformateurs et les solutions de contrôle de puissance.
Les valeurs de résistance, les puissances nominales, les structures d'armoires et les exigences d'installation peuvent être personnalisées en fonction des besoins du projet.
Une sélection stricte des matériaux, un contrôle de fabrication et des procédures de test garantissent un fonctionnement stable dans des environnements industriels difficiles.
Dufew Electric soutient les clients OEM, les distributeurs et les utilisateurs industriels du monde entier avec un service technique professionnel et une assistance à la livraison.
Dufew Electric suit des procédures de contrôle de qualité strictes tout au long du processus de fabrication, y compris l'inspection des matériaux, les tests électriques et l'inspection du produit final.
Nos produits d'armoires de résistances en carton ondulé sont pris en charge par :
-Certification du système de gestion de la qualité ISO 9001
-Certification CE
- Rapports de tests de produits
- Dossiers de tests de performances électriques
Ces certifications et documents de qualité garantissent des performances, une sécurité et une conformité fiables pour les applications industrielles mondiales.
Ce produit est principalement utilisé pour la dissipation d'énergie de haute puissance dans les systèmes de freinage industriels, les applications d'onduleurs et les équipements d'entraînement de moteur. Il absorbe l'énergie régénérative générée lors de la décélération du moteur pour aider à protéger les systèmes électroniques de puissance contre les problèmes de surtension.
Dufew Electric propose des solutions personnalisées avec des puissances nominales de 20 kW à 500 kW selon les différentes exigences des applications industrielles, notamment la fréquence de freinage, les besoins d'absorption d'énergie et les conditions de fonctionnement.
Oui. Dufew Electric peut personnaliser les valeurs de résistance, la capacité électrique, les dimensions de l'armoire, les méthodes de refroidissement et les structures d'installation en fonction d'exigences techniques spécifiques.
Il est largement utilisé dans les grues, les ascenseurs, les équipements miniers, les laminoirs, les machines portuaires, les convoyeurs et autres systèmes industriels lourds qui nécessitent une absorption d'énergie fiable.
Dufew Electric applique une conception de résistance à faible inductance, des connexions de barres omnibus en cuivre, des systèmes de protection contre la température et des procédures d'inspection de qualité strictes pour maintenir des performances stables pendant un fonctionnement à long terme.
Oui. Dufew Electric fournit des solutions d'électronique de puissance personnalisées aux clients OEM, aux distributeurs et aux utilisateurs industriels du monde entier, y compris une assistance technique et une communication sur les projets.
La conception de refroidissement peut être configurée avec une ventilation naturelle ou un refroidissement à air forcé à l'aide de ventilateurs industriels en fonction de la génération de chaleur, du cycle de service et de l'environnement d'installation.
