Les grands équipements industriels génèrent souvent une énergie électrique élevée pendant leur fonctionnement, ce qui nécessite des systèmes de résistances fiables pour gérer l'énergie en toute sécurité.

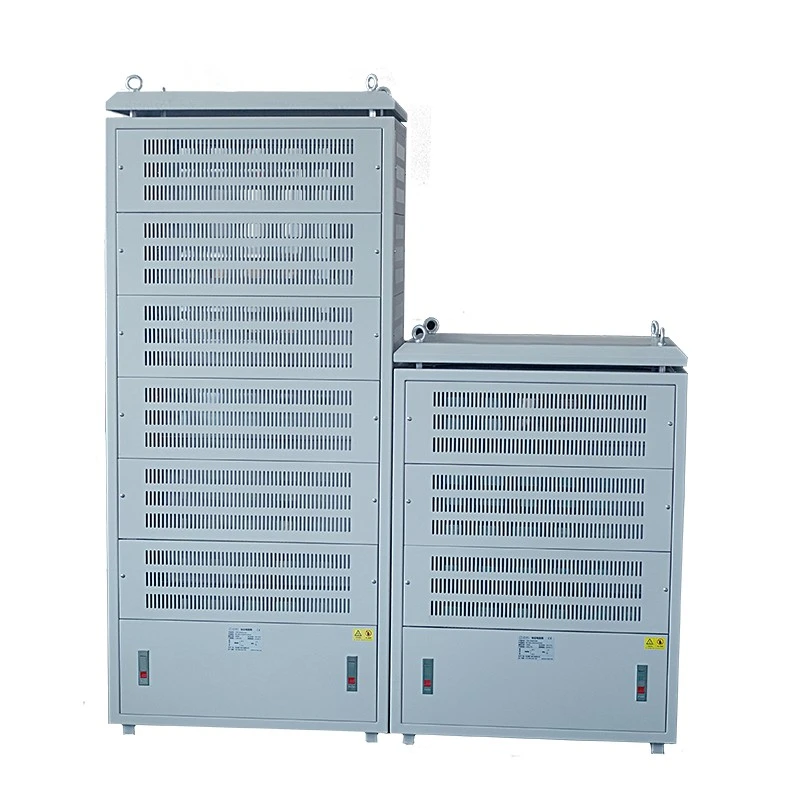

L'armoire de résistance électrique haute puissance Dufew intègre plusieurs éléments de résistance dans un système d'armoire complet via des connexions conductrices en acier inoxydable et des barres omnibus en cuivre.
L'armoire est conçue pour :
- Dissipation d'énergie haute puissance
- Fonctionnement à grand courant
- Applications de charges de résistance industrielles
- Solutions de résistances personnalisées
Contrairement aux boîtiers de résistances standard conçus pour les applications de petite et moyenne puissance, cette armoire adopte une structure multicouche modulaire, permettant une capacité de puissance plus élevée, une maintenance plus facile et une configuration flexible.
Spécifications disponibles :
- Plage de puissance : 20KW-500KW
- Tension de fonctionnement : ≤3000V
- Plage de résistance : 0,01Ω-1KΩ
- Précision de la résistance : ±3 % / ±5 % / ±10 %
Dufew Electric propose des solutions personnalisées en fonction de la puissance de l'équipement, du cycle de service, de l'environnement d'installation et des exigences électriques.
| Paramètre | Spécification |
|---|---|
| Type de produit | Armoire de résistance haute puissance |
| Plage de puissance | 20KW-500KW |
| Tension de fonctionnement | ≤3000V |
| Plage de résistance | 0,01Ω-1KΩ |
| Précision de la résistance | ±3% / ±5% / ±10% |
| Degré de protection | IP20/IP23 |
| Coefficient de température | ≤300 ppm/℃ |
| Qualité ignifuge | UL94V-2 |
| Norme de référence | GB-5792 |
Dufew Electric propose des solutions personnalisées d'armoires de résistances basées sur les exigences clés des applications, notamment la capacité de puissance, la tension de fonctionnement, la valeur de résistance, le rapport cyclique, les conditions de refroidissement, l'environnement d'installation et les dimensions de l'armoire.
Les équipements industriels nécessitent des systèmes de résistances capables de résister à des fonctionnements répétés, à des charges thermiques élevées et à des conditions de travail exigeantes. Dufew Electric conçoit des solutions pour relever ces défis et garantir des performances stables dans les applications à haute puissance.
Les équipements tels que les moteurs, les entraînements et les systèmes de levage peuvent générer un excès d'énergie électrique pendant le freinage ou le fonctionnement. Sans gestion efficace de la résistance, cette énergie peut entraîner des fluctuations de tension, une instabilité du système, l'activation de la protection des équipements et une efficacité opérationnelle réduite.
Les applications de résistances haute puissance génèrent une chaleur importante pendant le fonctionnement. Sans une conception thermique appropriée, une élévation excessive de la température peut entraîner une répartition inégale de la température, une dérive de la valeur de résistance, un vieillissement accéléré des composants et une durée de vie réduite.
Différents projets industriels nécessitent différentes puissances nominales, valeurs de résistance, niveaux de tension, structures d'installation et méthodes de refroidissement pour répondre à des conditions de fonctionnement spécifiques.
Dufew Electric conçoit des armoires de résistances en fonction des exigences réelles des applications, en fournissant des solutions personnalisées au lieu de uniquement des modèles fixes standard.
Un avantage majeur de l'armoire de résistances électriques haute puissance Dufew est la possibilité de sélectionner des éléments de résistance appropriés en fonction des exigences de l'application.
Le coffret peut intégrer différentes technologies de résistances :
| Type d'élément de résistance | Caractéristiques | Applications typiques |
|---|---|---|
| Élément de résistance ondulé | Densité de puissance élevée, dissipation thermique efficace, adaptée à une grande absorption d'énergie | Systèmes de freinage, entraînements industriels, machinerie lourde |
| Élément de résistance tubulaire | Structure scellée, résistance à l'humidité, forte durabilité mécanique | Équipements extérieurs, ports, systèmes miniers |
| Élément de résistance logé en aluminium | Structure compacte, bonne protection, installation flexible | Systèmes de contrôle industriels, applications de résistance compacte |
Cette conception modulaire permet aux clients d'obtenir une configuration de résistance appropriée sans reconcevoir l'ensemble du système.
Pour les applications industrielles de forte puissance, la fiabilité des connexions électriques affecte directement la stabilité du système et les performances de fonctionnement à long terme. L'armoire de résistance électrique haute puissance Dufew est conçue avec des structures électriques renforcées pour supporter des conditions de fonctionnement exigeantes.
L'armoire utilise des structures conductrices en acier inoxydable, des connexions de barres omnibus en cuivre, des dispositions de câblage interne fiables et une isolation électrique entre les sections de résistance pour garantir une transmission de courant stable.
Cette conception permet de réduire la résistance de connexion, d'améliorer la capacité de transport de courant et de maintenir un fonctionnement stable dans des conditions de charge élevée.
Plusieurs modules de résistance peuvent être combinés pour répondre à différentes exigences de puissance, permettant une configuration flexible en fonction des conditions d'application.
La conception modulaire offre une capacité de puissance personnalisée, des valeurs de résistance réglables, une modification future plus facile et une adaptation à différents cycles de service.
Les résistances haute puissance génèrent une chaleur importante pendant le fonctionnement. Une gestion thermique efficace est essentielle pour maintenir des performances de résistance stables et prolonger la durée de vie.
Dufew Electric optimise la dissipation de la chaleur grâce à une conception de flux d'air indépendante, des solutions de refroidissement personnalisées et une protection de température intégrée.
Chaque section de résistance est dotée d'un espace de circulation d'air dédié pour améliorer l'efficacité de l'évacuation de la chaleur, réduire l'accumulation de chaleur et maintenir une température de fonctionnement constante.
Selon les différentes exigences de l'application, les méthodes de refroidissement peuvent inclure le refroidissement par air naturel, le refroidissement par air forcé et des structures de ventilation personnalisées.
L'armoire peut intégrer des composants de surveillance et de protection de la température pour éviter la surchauffe, améliorer la sécurité de fonctionnement et prolonger la durée de vie des résistances.
Les clients industriels exigent des équipements offrant des performances fiables tout en permettant une maintenance pratique. L'armoire de résistance électrique haute puissance Dufew adopte une structure interne modulaire pour simplifier l'inspection et l'entretien.
Chaque section de résistance comprend des connexions électriques indépendantes, des structures d'installation séparées, un accès clair pour la maintenance et des conceptions de protection individuelles.
Si une section de résistance nécessite une inspection, les techniciens peuvent réparer le module concerné sans remplacer l'armoire complète, ce qui contribue à réduire le temps de maintenance et les temps d'arrêt.
Les sections de résistance indépendantes aident à isoler les pannes potentielles et à améliorer la fiabilité globale du système pendant un fonctionnement continu.
La conception modulaire permet d'envisager une capacité de résistance supplémentaire lors des futures mises à niveau du système, offrant ainsi une plus grande flexibilité pour répondre aux exigences changeantes des applications.
L'armoire de résistance électrique haute puissance Dufew est utilisée dans les industries nécessitant des solutions de résistance fiables pour l'absorption d'énergie, les tests et le contrôle de la puissance.
| Application | Équipement typique | Principales exigences | Solution Dufew |
|---|---|---|---|
| Systèmes d'entraînement industriels | Variateurs de fréquence, systèmes d'asservissement, équipements de commande de moteur | Absorption d'énergie pendant le freinage et stabilité de fonctionnement | Modules de résistance haute puissance avec configuration de résistance personnalisée |
| Équipement de levage lourd | Grues portuaires, grues à tour, systèmes de levage | Cycles de freinage fréquents et charges énergétiques élevées | Conception d'armoire de résistance durable pour un fonctionnement répété |
| Équipement minier | Systèmes de levage, entraînements pour charges lourdes | Résistance aux vibrations et fonctionnement continu | Structure robuste avec des performances thermiques fiables |
| Équipement de fabrication | Laminoirs, machines de moulage par injection, machines textiles | Performances de résistance stables pendant la production | Configuration de résistance personnalisée pour les conditions industrielles |
| Systèmes de test de puissance | Plateformes de tests d'équipements, systèmes de tests électriques | Chargement électrique contrôlé et vérification de la fiabilité | Solutions de charge flexibles haute puissance |
Le choix d'une armoire de résistances haute puissance nécessite plus que la simple sélection de la puissance nominale. Dufew Electric évalue l'environnement d'exploitation complet et les exigences de l'application avant de recommander une configuration appropriée.
Le processus de sélection prend en compte les paramètres électriques clés, notamment la puissance nominale, la tension de fonctionnement, la valeur de résistance, les exigences de courant et le cycle de service, pour garantir que l'armoire de résistances répond aux exigences du système.
Les conditions de fonctionnement jouent également un rôle important dans la sélection de la configuration. Des facteurs tels que le fonctionnement continu ou intermittent, la fréquence de travail, la durée de charge et les exigences d'absorption d'énergie doivent être pris en compte.
L'environnement d'installation affecte la structure de l'armoire et la conception du refroidissement. Les considérations importantes incluent l'installation intérieure ou extérieure, l'espace d'installation disponible, les conditions de refroidissement, l'exposition à la poussière ou à l'humidité et les exigences de maintenance.
Sur la base de ces facteurs, Dufew Electric propose une sélection d'éléments de résistance, des structures d'armoires et des conceptions de gestion thermique adaptées pour répondre aux différentes exigences des applications industrielles.
| Paramètre | Spécification |
|---|---|
| Type de produit | Armoire de résistance haute puissance |
| Options des éléments de résistance | Carton ondulé / tubulaire / boîtier en aluminium |
| Capacité de puissance | 20KW-500KW |
| Tension de fonctionnement | ≤3000V |
| Plage de résistance | 0,01Ω-1KΩ |
| Précision de la résistance | ±3% / ±5% / ±10% |
| Degré de protection | IP20/IP23 |
| Coefficient de température | ≤300 ppm/℃ |
| Qualité ignifuge | UL94V-2 |
| Standard | GB-5792 |
Exemple : CRC 100KW 2.7R J
| Code | Description |
|---|---|
| CRC | Armoire de résistance haute puissance |
| 100KW | Puissance nominale |
| 2.7R | Résistance nominale |
| J | Précision de la résistance (K=±10 %, J=±5 %, H=±3 %) |
Pour garantir un fonctionnement fiable avant la livraison, Dufew Electric effectue des inspections électriques et mécaniques.
| Article de test | Conditions d'essai | Performance |
|---|---|---|
| Rigidité diélectrique | 2500VAC/50Hz/60S | Courant de fuite ≤10mA |
| Résistance d'isolation | 1000 V CC | ≥100 MΩ |
| Surcharge de courte durée | 10 fois la puissance nominale 5S | Aucun dommage visible |
| Durée de vie de charge à long terme | Fonctionnement des cycles | >9000h |
| Test de chaleur humide | 40 ℃ ± 2 / 90 %-95 % HR / 100 h | △R≤±(1%R+0,05Ω) |
| Cycle de température | -55 ℃, 55 ℃, 155 ℃ | △R≤±(2%R+0,05Ω) |
| Résistance à la chaleur | 350℃/2h | Aucun dommage évident |
| Article de test | Condition | Performance |
|---|---|---|
| Force terminale | 45N/30S | Pas de relâchement |
| Résistance aux vibrations | 5-200 Hz, 1 g, 98 m/S² | Aucun dommage structurel |
Dufew Electric intègre la fabrication de composants de résistance, l'assemblage d'armoires, la conception thermique, les tests électriques et une assistance technique personnalisée pour fournir des solutions complètes de résistances de puissance pour les applications industrielles.
Cette capacité de fabrication intégrée permet de garantir la cohérence des produits et le contrôle qualité tout au long du processus, depuis la sélection et la production des résistances jusqu'à la livraison finale.
Le processus d'assemblage de résistances comprend la sélection des éléments de résistance, la vérification de la valeur de résistance et l'assemblage de connexions électriques pour garantir des performances électriques stables.
L'intégration de l'armoire comprend l'installation de résistances multicouches, l'assemblage de barres omnibus en cuivre, l'installation de composants de protection et l'intégration de structures de refroidissement pour obtenir un fonctionnement fiable dans des conditions de puissance élevée.
Avant expédition, chaque armoire est inspectée pour vérifier la précision de la résistance, les performances d'isolation électrique, la fiabilité des connexions, la qualité de l'assemblage mécanique et la conformité aux spécifications du produit.
Dufew Electric suit des procédures structurées de gestion de la qualité pour garantir des performances stables du produit et un fonctionnement fiable tout au long de sa durée de vie.
Les documents de qualité comprennent :
-Certification du système de gestion de la qualité ISO9001
-Certification CE
- Rapports de tests de produits
- Dossiers d'inspection d'usine
Des documents techniques et des rapports d'inspection peuvent être fournis selon les exigences spécifiques du projet.
En tant qu'équipement industriel, les armoires à résistances haute puissance nécessitent une préparation de transport fiable pour garantir la sécurité du produit pendant l'expédition et une installation fluide après la livraison.
Dufew Electric fournit des solutions d'emballage conformes aux normes d'exportation, notamment une protection contre l'humidité, des structures de renforcement internes et des étiquettes d'identification des produits pour améliorer la fiabilité du transport.
Avant l'expédition, les ingénieurs confirment les détails clés tels que les dimensions de l'armoire, le poids du produit, les exigences de levage et les informations d'installation pour aider les clients à terminer l'installation efficacement après la livraison.
Une armoire de résistance haute puissance est utilisée pour l'absorption d'énergie haute puissance, la simulation de charge électrique, la limitation de courant et diverses applications de résistance industrielle où un contrôle de puissance fiable est requis.
Les solutions Dufew Electric prennent en charge des puissances nominales de 20 kW à 500 kW et peuvent être configurées selon les exigences spécifiques du client.
Oui. Différents éléments de résistance, notamment les types de résistances ondulées, tubulaires et à boîtier en aluminium, peuvent être sélectionnés en fonction des conditions d'application et des exigences de performances.
Oui. Dufew Electric propose des solutions personnalisées basées sur la puissance nominale, la valeur de résistance, le niveau de tension, les dimensions de l'armoire, la conception du refroidissement et d'autres exigences d'application.
L'armoire utilise une conception de flux d'air optimisée, une disposition appropriée des couches de résistances et des systèmes de refroidissement en option pour maintenir des performances thermiques stables pendant le fonctionnement.
Les clients doivent fournir des informations clés sur l'application, notamment la puissance requise, la tension, la valeur de résistance, le cycle de service et l'environnement d'installation, permettant à Dufew Electric de concevoir une solution adaptée.
Oui. Dufew Electric fournit une assistance technique, des documents techniques et des informations sur les tests de produits en fonction des exigences spécifiques du projet.
Différentes applications industrielles nécessitent différentes configurations de résistances. Dufew Electric propose des solutions personnalisées basées sur les exigences d'alimentation, les conditions de tension, la configuration de la résistance, l'environnement d'exploitation et les exigences d'installation.
Avec une capacité de fabrication professionnelle et un support technique, Dufew Electric aide ses clients à développer des solutions de résistances industrielles fiables pour différentes applications de puissance.
Contactez Dufew Electric pour discuter des exigences de votre projet et recevoir une solution de résistance industrielle adaptée.
