Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.
Lorsqu'un équipement électrique nécessite une vérification des performances avant l'installation ou la production en série, une source de charge stable et contrôlable est essentielle.

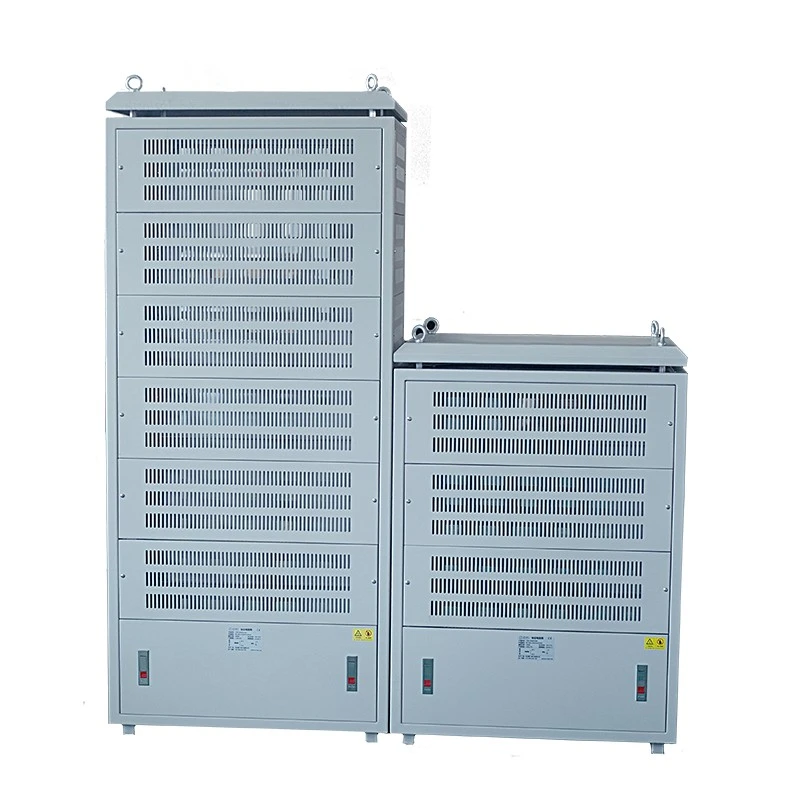

L'armoire de résistance de charge électrique Dufew fournit une solution pratique en simulant des charges de fonctionnement réelles via des éléments de résistance secs. Il convertit l'énergie électrique en chaleur via des modules de résistance, permettant aux ingénieurs d'évaluer la capacité de sortie de l'équipement, les performances de surcharge, l'augmentation de température et la stabilité de fonctionnement à long terme.
Contrairement aux systèmes de résistance de freinage qui gèrent principalement l'énergie régénérée pendant la décélération du moteur, ce produit est développé pour la simulation de charge continue et les tests de fiabilité.
L'armoire adopte plusieurs groupes de résistances indépendants avec une conception de commutation modulaire. Les utilisateurs peuvent ajuster différentes combinaisons de charges en fonction des exigences de test, notamment les conditions de charge légère, de charge nominale et de surcharge.
Le système prend en charge :
- Plage de puissance : 20KW-500KW
- Tension de fonctionnement : ≤3000V
- Plage de résistance : 0,01Ω-1KΩ
- Précision de la résistance : ±3 % / ±5 % / ±10 %
Dufew Electric propose des configurations personnalisées en fonction des paramètres de l'équipement testé, de la durée des tests, de l'environnement d'installation et des exigences de charge.
Avant que des générateurs, des systèmes UPS, des systèmes de stockage d'énergie ou des convertisseurs de puissance soient installés ou livrés pour la production en série, les fabricants doivent vérifier si l'équipement peut fonctionner de manière sûre et fiable dans différentes conditions de charge.
Les tests à vide ne peuvent à eux seuls révéler des problèmes tels qu'une capacité de sortie insuffisante, une élévation excessive de la température, une conversion de puissance instable, des défaillances du système de protection ou des risques de fiabilité à long terme.
Une charge résistive contrôlée permet aux ingénieurs de simuler des conditions de fonctionnement réelles dans un environnement de test sécurisé. L'armoire de résistance de charge électrique Dufew aide les utilisateurs à évaluer les performances de l'équipement grâce à des tests à faible charge, des tests à charge nominale, des tests continus à pleine charge et des tests de surcharge de courte durée, aidant ainsi à identifier les problèmes potentiels avant le déploiement.
Il utilise des éléments de résistance de haute puissance pour convertir l'énergie électrique en énergie thermique contrôlée lors des tests d'équipement.
Pendant le processus de test, l'équipement testé fournit de l'énergie électrique à l'armoire et les modules de résistance consomment de l'énergie en fonction des valeurs de résistance configurées. La chaleur générée est ensuite évacuée par le système de refroidissement, permettant aux ingénieurs d'analyser les performances de l'équipement dans différentes conditions de charge.
La structure de résistance modulaire permet des combinaisons de charges flexibles sans remplacer l'équipement de test à puissance fixe, prenant en charge diverses conditions de test telles que le fonctionnement à faible charge, le fonctionnement à charge nominale, le fonctionnement continu à pleine charge et la simulation de surcharge de courte durée.
La sélection d’une armoire de chargement appropriée nécessite bien plus que le choix d’une puissance nominale. La configuration correcte dépend de l'équipement testé, des conditions de fonctionnement et des objectifs de test spécifiques.
La capacité de charge doit correspondre aux exigences de puissance de sortie de l'équipement testé, y compris la puissance nominale du générateur, la capacité de l'onduleur, la puissance nominale du PCS et la puissance de sortie de l'onduleur.
Par exemple, un projet de test de générateur de 500 kW peut nécessiter une armoire de chargement configurée en fonction du pourcentage de test réel, de la durée et des conditions de fonctionnement.
Différents équipements nécessitent différentes configurations électriques. Les clients doivent fournir les exigences de test AC ou DC, la tension de fonctionnement et les exigences de fréquence, le cas échéant.
Dufew Electric peut personnaliser l'armoire en fonction de différentes conditions de tension et exigences de test.
Différents objectifs de test nécessitent différents profils de charge. Les facteurs clés incluent les étapes de charge requises, la durée de fonctionnement continu, les exigences de surcharge et la durée du test de vieillissement.
Une armoire conçue pour une vérification de courte durée peut nécessiter une configuration différente de celle utilisée pour les tests de fiabilité de longue durée.
L'environnement d'installation affecte directement la structure de l'armoire et la conception du refroidissement. Les facteurs importants comprennent l’installation intérieure ou extérieure, l’espace disponible, les conditions de ventilation et les exigences de transport.
Dufew Electric évalue ces facteurs avant de recommander une structure et une configuration appropriées.
Différents projets de tests nécessitent différents niveaux de charge. Dufew Electric conçoit l'armoire avec plusieurs branches de résistances indépendantes, permettant des combinaisons de charges flexibles en fonction des exigences de test.
Cette conception permet de commuter indépendamment plusieurs sections de puissance, crée différents niveaux de charge sans remplacer l'équipement et améliore l'efficacité et la répétabilité des tests.
Par exemple, une armoire peut simuler plusieurs étapes de test au lieu de nécessiter plusieurs dispositifs de charge à puissance fixe.
Les équipements électriques modernes comprennent différents types de sortie, tels que des générateurs CA, des systèmes CC, des PCS de stockage sur batterie et des convertisseurs de puissance. L'armoire peut être configurée selon différentes exigences de tests électriques.
Il prend en charge différents niveaux de tension et applications de test de charge AC/DC, réduisant ainsi le besoin d'équipement de test séparé.
Les applications typiques incluent les tests du système de stockage d'énergie, la vérification des performances de l'onduleur, les tests des convertisseurs de puissance et les tests de charge du générateur.
Un système de test de charge fiable nécessite plus que des valeurs de résistance précises. La structure de l'armoire doit également fournir des performances électriques stables, une dissipation thermique efficace, un fonctionnement sûr et un entretien pratique.
L'armoire de résistance de charge électrique Dufew intègre des modules de résistance, des systèmes de refroidissement, des composants de protection et un assemblage d'armoire pour fournir une solution complète de test de charge résistive.
| Composant | Fonction |
|---|---|
| Modules de résistance haute puissance | Convertir l'énergie électrique en chaleur contrôlée pendant les tests |
| Groupes de charges indépendants | Fournit un ajustement flexible de la charge pour différentes conditions de test |
| Circuit de refroidissement | Élimine la chaleur générée et maintient un fonctionnement stable |
| Composants de protection | Améliorer la sécurité de fonctionnement dans des conditions anormales |
| Système de connexion électrique | Assurer une connexion fiable entre l’équipement testé et l’armoire de chargement |
| Boîtier d'armoire | Fournit une protection mécanique et une installation interne organisée |
La structure modulaire permet à Dufew Electric de personnaliser l'armoire selon :
- Capacité de puissance requise
- Valeur de résistance
-Tension de fonctionnement
- Durée des tests
- Exigences d'installation
Les tests de longue durée nécessitent des performances de résistance stables et un contrôle efficace de la chaleur. L'armoire de résistance de charge électrique Dufew adopte une conception de gestion thermique séparée pour améliorer la stabilité de fonctionnement pendant les tests continus.
La conception comprend :
- Canaux de circulation d'air indépendants pour différents groupes de charges
- Surveillance individuelle de la température
- Protection indépendante pour chaque section de charge
Cela permet de réduire l'interaction thermique entre les groupes de résistances, d'améliorer la cohérence des tests et de maintenir des valeurs de résistance stables pendant un fonctionnement à long terme.
L'armoire adopte une structure modulaire conçue pour une inspection, une maintenance et un ajustement futur pratiques.
Les principales fonctionnalités incluent :
- Disposition modulaire des résistances
- Branchements électriques indépendants
- Disposition claire du câblage interne
- Panneaux de maintenance accessibles
Lorsqu'une section de charge nécessite une inspection, les techniciens peuvent entretenir le module spécifique sans démonter complètement l'ensemble de l'armoire, ce qui contribue à réduire le temps de maintenance et les temps d'arrêt de l'équipement.
| Paramètre | Spécification |
|---|---|
| Type de produit | Armoire de résistance de charge |
| Application | Test d'équipement électrique et test de vieillissement |
| Plage de puissance | 20KW-500KW |
| Tension de fonctionnement | ≤3000V |
| Plage de résistance | 0,01Ω-1KΩ |
| Précision de la résistance | ±3% / ±5% / ±10% |
| Degré de protection | IP20/IP23 |
| Coefficient de température | ≤300 ppm/℃ |
| Qualité ignifuge | UL94V-2 |
| Standard | GB-5792 |
Exemple : CRC 100KW 2.7R J
| Symbole | Description |
|---|---|
| CRC | Armoire de résistance de charge |
| 100KW | Puissance nominale |
| 2.7R | Résistance nominale |
| J | Précision de la résistance (K=±10 %, J=±5 %, H=±3 %) |
Pour garantir un fonctionnement stable lors des tests de longue durée, Dufew Electric effectue une vérification électrique avant la livraison.
| Article de test | Conditions d'essai | Performance |
|---|---|---|
| Rigidité diélectrique | 2500VAC/50Hz/60S | Courant de fuite ≤10mA |
| Résistance d'isolation | 1000 V CC | ≥100 MΩ |
| Surcharge de courte durée | 10 fois la puissance nominale 5S | Aucun dommage visible |
| Durée de vie de charge à long terme | Fonctionnement en cycle (décharge 10S, intervalle 90S) | >9000h |
| Test de chaleur humide | 40 ℃ ± 2 / 90 %-95 % HR / 100 h | △R≤±(1%R+0,05Ω) |
| Cycle de température | -55 ℃, 55 ℃, 155 ℃ | △R≤±(2%R+0,05Ω) |
| Résistance à la chaleur | 350℃/2h | Aucun dommage évident |
| Coefficient de température | Comparaison de charge nominale | ≤300 ppm/℃ |
Pour garantir un fonctionnement fiable pendant le transport et dans les environnements d'installation industrielle, Dufew Electric effectue une vérification mécanique de l'armoire de résistance de charge avant la livraison.
| Article de test | Condition | Performance |
|---|---|---|
| Force terminale | 45N/30S | Aucun jeu ni dommage |
| Résistance aux vibrations | 5-200 Hz, 1 g, 98 m/S² | Aucun dommage structurel |
Ces procédures de vérification mécanique contribuent à garantir la fiabilité structurelle et la stabilité des connexions électriques pendant le transport, l'installation et l'exploitation à long terme.
L'armoire de résistance de charge électrique Dufew est largement utilisée pour la vérification des performances, les tests de fiabilité et les tests de vieillissement des équipements électriques. Il fournit une simulation de charge électrique contrôlée pour aider les ingénieurs à évaluer les performances des équipements dans différentes conditions de fonctionnement.
| Application | Exigences de test client | Comment l'armoire de résistance de charge aide | Éléments clés de l’évaluation |
|---|---|---|---|
| Test de charge du générateur | Vérifier si les générateurs peuvent maintenir une sortie stable dans des conditions de charge nominale et continue | Simule différentes conditions de charge pour évaluer les performances du générateur avant la livraison ou l'installation | Capacité de sortie nominale, performances thermiques, stabilité de fonctionnement continu, réponse de protection |
| Test du système UPS | Vérifier la fiabilité de l'alimentation de secours et les performances de décharge de la batterie | Fournit des charges résistives contrôlées pour les tests de sortie UPS et la vérification de la fiabilité | Stabilité de sortie, performances de décharge, capacité de surcharge, fonctionnement à long terme |
| Tests PCS de stockage d’énergie | Évaluer les performances de conversion de puissance dans différentes conditions de fonctionnement | Simule les charges AC/DC pour les tests de performances PCS et l'évaluation thermique | Efficacité de conversion de puissance, comportement thermique, stabilité de sortie, capacité de fonctionnement continu |
| Test de l'onduleur et de l'alimentation électrique | Vérifier les performances du produit pendant les tests de développement et de production | Crée des conditions de charge reproductibles pour tester les équipements électroniques de puissance | Performances de sortie, échauffement, fonctions de protection, évaluation de la fiabilité |
| Test de vieillissement des équipements électriques industriels | Effectuer une vérification des opérations de longue durée avant la production en série | Fournit une charge résistive stable pour les tests d’endurance et de vieillissement | Stabilité à long terme, fiabilité des composants, performances de gestion thermique |
La sélection d’une armoire de chargement appropriée nécessite bien plus que la simple correspondance des puissances nominales.
Dufew Electric évalue :
-Puissance nominale de l'équipement testé
- Exigences de tension
-Mode de test AC ou DC
- Étapes de chargement requises
- Temps de fonctionnement continu
-Conditions de pose
Sur la base de ces paramètres, Dufew Electric peut fournir une configuration de résistance, une conception de refroidissement et une structure d'armoire appropriées.
Cela aide les clients à éviter des problèmes tels qu'une capacité de test insuffisante, une augmentation excessive de la température ou une configuration de charge inadaptée.
Dufew Electric est un fabricant professionnel de composants électroniques de puissance en Chine, intégrant des capacités de fabrication de résistances, d'assemblage d'armoires et de tests électriques pour fournir des solutions de test de charge personnalisées pour différentes applications industrielles.
Contrairement aux fournisseurs qui assemblent uniquement des armoires standard, Dufew Electric gère les processus de production clés, depuis la configuration des résistances et l'intégration de l'armoire jusqu'à l'inspection finale, contribuant ainsi à améliorer la cohérence des produits, le contrôle qualité et la fiabilité du projet.
Les modules de résistance sont configurés selon les exigences de test du client, notamment la capacité de puissance, la valeur de résistance, les conditions de tension et la durée de fonctionnement. Cela garantit que l'armoire de chargement peut fournir une charge électrique stable lors de différents scénarios de test.
Le processus d'assemblage de l'armoire comprend le câblage électrique interne, l'installation des composants de protection, l'intégration de la structure de refroidissement, l'installation du module de résistance et l'assemblage de l'armoire externe.
La disposition interne est optimisée pour la fiabilité électrique, une dissipation thermique efficace et une maintenance pratique pour prendre en charge l’exploitation industrielle à long terme.
Avant la livraison, Dufew Electric effectue des procédures d'inspection complètes, notamment la vérification des connexions électriques, la mesure de la résistance, les tests d'isolation, les tests de rigidité diélectrique, l'inspection mécanique et la confirmation des spécifications du produit.
Ces procédures d'inspection permettent de garantir que chaque système de test de charge répond aux exigences convenues du projet avant expédition.
Différentes industries nécessitent des conditions de test différentes. Dufew Electric prend en charge des solutions personnalisées avec des configurations de puissance de 20 KW à 500 KW, des valeurs de résistance personnalisées, différentes exigences de tension, des options de test AC/DC et des ajustements de la structure de l'armoire.
Dufew Electric gère les processus clés, depuis les composants de résistance jusqu'aux systèmes d'armoires finis, contribuant ainsi à améliorer la cohérence des produits, le contrôle qualité, la fiabilité des livraisons et l'efficacité de la communication technique.
Pour les projets de tests industriels, une sélection correcte est essentielle. Dufew Electric travaille avec les clients pour évaluer les exigences des applications, les paramètres électriques, les procédures de test et les conditions d'installation afin de recommander des solutions appropriées au lieu de configurations standard fixes.
Dufew Electric suit des procédures de contrôle de qualité structurées pour maintenir des normes de fabrication stables et des performances de produit fiables tout au long du processus de production.
L'assurance qualité comprend la certification du système de gestion de la qualité ISO9001, la certification CE, les dossiers de tests de performances électriques et les dossiers d'inspection d'usine.
Grâce à des processus de fabrication contrôlés et à des procédures de vérification des produits, Dufew Electric fournit des solutions de test de charge fiables pour les applications d'énergie industrielle.
En tant qu'équipement de test industriel, les systèmes de test de charge nécessitent une préparation de transport et une planification d'installation fiables pour garantir une livraison sûre et une mise en service fluide.
Dufew Electric fournit des emballages d'exportation renforcés, une protection contre l'humidité, des structures de fixation internes et des étiquettes d'identification des produits pour améliorer la sécurité du transport.
Avant l'expédition, les ingénieurs confirment les dimensions de l'armoire, les exigences de levage, les informations sur l'interface électrique et les conditions d'installation du client pour permettre une installation efficace après la livraison.
Les options de transport incluent le fret maritime pour les projets internationaux, le transport par camion pour la livraison nationale et d'autres solutions logistiques personnalisées en fonction des exigences du projet.
Bien que l'armoire de résistance de charge et le banc de charge résistive soient utilisés pour la simulation de charge électrique, ils sont conçus pour différentes exigences de test et environnements d'application.
| Article de comparaison | Armoire de résistance de charge | Banque de charge résistive |
|---|---|---|
| Objectif principal | Tests d'équipements électriques personnalisés et vérification de la fiabilité | Simulation de charge électrique générale |
| Applications typiques | Tests de générateurs, tests UPS, tests PCS de stockage d'énergie, tests d'onduleurs | Mise en service du générateur, tests sur le terrain, tests de charge temporaire |
| Focus sur la conception | Configuration de résistance personnalisée, intégration en armoire, stabilité des tests à long terme | Capacité de charge standardisée et exigences de test portables |
| Charger la configuration | Groupes de résistances flexibles avec étapes de charge personnalisées | Étapes de charge généralement fixes selon les modèles standards |
| Installation | Généralement installé dans le cadre d'un système de test permanent | Souvent conçu pour des tests temporaires ou mobiles |
| Personnalisation | Haute personnalisation de la tension, de la résistance, de la puissance et de la structure | Personnalisation limitée en fonction de la configuration standard |
| Utilisateurs appropriés | Fabricants d’équipements, laboratoires de R&D, intégrateurs de systèmes | Sociétés de services, équipes de mise en service, prestataires de maintenance |
Une armoire de résistance de charge convient aux applications nécessitant des tests à long terme et reproductibles, en particulier lorsque des conditions de charge personnalisées et des configurations électriques spécifiques sont nécessaires.
Il est couramment utilisé pour :
- Tests de fiabilité à long terme
- Profils de charge personnalisés
- Intégration avec des systèmes de test de production ou de laboratoire
- Configurations spécifiques de tension et de résistance
Un banc de charge résistive est généralement plus adapté aux applications de tests temporaires où une simulation de charge portable et standardisée est requise, telles que :
- Tests de performances sur le terrain
- Simulation de charge standardisée
- Exigences de tests portables
Dufew Electric se concentre sur des solutions personnalisées pour les fabricants et les intégrateurs de systèmes qui ont besoin d'environnements de test stables, reproductibles et contrôlables pour les équipements électriques industriels.
La sélection dépend de la puissance, de la tension, de la durée du test, des étapes de charge requises et de l'environnement d'installation de l'équipement testé.
Oui. Plusieurs groupes de résistances indépendants permettent aux utilisateurs de combiner différents niveaux de puissance pour différentes conditions de test.
Il est couramment utilisé pour les générateurs, les systèmes UPS, les PCS de stockage d'énergie, les onduleurs et les équipements d'alimentation électrique.
Oui. L'armoire est conçue avec des structures indépendantes de refroidissement et de contrôle de la température pour un fonctionnement de longue durée.
Oui. La puissance nominale, la valeur de résistance, les dimensions de l'armoire, la méthode de refroidissement et la configuration électrique peuvent être personnalisées.
Les clients doivent normalement fournir la puissance, la tension, les exigences de test, le profil de charge et les conditions d'installation de l'équipement.
Grâce à des processus de fabrication contrôlés, à une inspection électrique et à une vérification des performances avant expédition.
Oui. Les spécifications du produit, les enregistrements de tests et les documents techniques associés peuvent être fournis en fonction des exigences du projet.
Chaque projet de test de puissance a des exigences différentes.
Dufew Electric propose des solutions personnalisées d'armoires de résistance de charge et de bancs de charge résistifs basées sur :
- Puissance nominale
- Niveau de tension
- Objectif du test
- Profil de charge
- Environnement d'installation
Contactez Dufew Electric pour discuter des exigences de votre projet et recevoir une proposition technique adaptée.
