Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.
L'armoire de résistance de freinage de l'onduleur est un composant essentiel utilisé dans les applications de freinage régénératif à entraînement à fréquence variable (VFD).
Lorsqu'un moteur contrôlé par un convertisseur de fréquence décélère rapidement, le moteur peut passer en mode régénératif et renvoyer de l'énergie électrique au bus CC de l'onduleur. Cette énergie régénérée augmente la tension du bus DC.
Si l’énergie excédentaire ne peut pas être libérée efficacement, le système onduleur peut subir :
- Alarmes de surtension du bus DC
- Arrêt inattendu de l'onduleur
- Panne de freinage
- Efficacité réduite des équipements
- Dommages potentiels aux modules d'alimentation

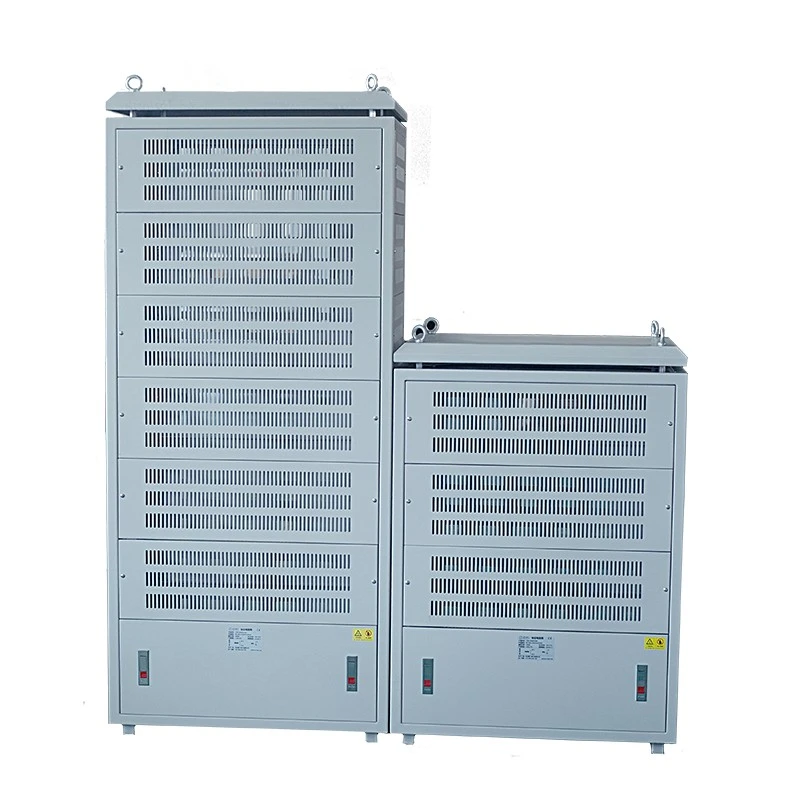

L'armoire de résistance de freinage de l'onduleur électrique Dufew fonctionne avec l'unité de freinage pour consommer en toute sécurité l'énergie régénérée et maintenir un fonctionnement stable de l'onduleur.
Pendant le processus de freinage :
1. Le moteur génère de l’énergie régénérative pendant la décélération.
2. L'unité de freinage détecte une augmentation de la tension du bus CC.
3. L'armoire de résistance de freinage est connectée au circuit de freinage.
4. La résistance convertit l’énergie électrique en énergie thermique.
5. La structure de refroidissement de l'armoire élimine la chaleur générée.
Ce processus de dissipation d'énergie contrôlée permet de maintenir un fonctionnement stable lors de cycles fréquents d'accélération, de décélération et de freinage d'urgence.
Contrairement aux armoires de résistances à usage général, une armoire de résistances de freinage d'onduleur nécessite une adaptation précise avec le système d'entraînement complet.
Une mauvaise sélection de résistance peut entraîner :
- Couple de freinage insuffisant
- Température de résistance excessive
- Durée de vie raccourcie
- Fonctionnement instable de l'onduleur
- Efficacité de freinage réduite
Dufew Electric évalue les conditions de travail réelles avant de concevoir l'armoire de résistance de freinage.
Les principaux paramètres de sélection comprennent :
| Facteur de sélection | Influence sur la conception |
|---|---|
| Tension de l'onduleur | Détermine les exigences d'isolation et la configuration des résistances |
| Puissance du moteur | Détermine la capacité d’absorption d’énergie |
| Fréquence de freinage | Affecte la conception thermique et la capacité de la résistance |
| Inertie de charge | Détermine le niveau d’énergie régénérative |
| Temps de freinage | Influence la capacité de surcharge |
| Cycle de service | Détermine le fonctionnement continu ou intermittent |
| Environnement d'installation | Affecte la structure de l'armoire et la méthode de refroidissement |
Grâce à une sélection basée sur l'ingénierie, Dufew Electric propose des solutions de résistance de freinage adaptées aux exigences réelles de l'application.
Dans les équipements industriels lourds, les moteurs fonctionnent fréquemment dans des conditions de charge changeantes.
Pendant:
- Décélération rapide
- Arrêt d'urgence
- Descente de charges lourdes
- Cycles marche-arrêt fréquents
le moteur peut générer une énergie régénérative importante.
Sans dispositif d'absorption d'énergie efficace, cette énergie s'accumule dans le bus CC de l'onduleur et provoque une augmentation de la tension.
L'armoire de résistance de freinage d'onduleur électrique Dufew fournit un chemin de décharge contrôlé en convertissant l'énergie électrique régénérative en chaleur.
Les avantages comprennent :
- Fluctuation réduite de la tension du bus CC
- Protection améliorée de l'onduleur
- Performances de freinage plus stables
- Réduction du risque d'arrêt inattendu
Dufew Electric utilise des assemblages de résistances ondulées modulaires spécialement conçus pour les applications de freinage dynamique, offrant des performances d'absorption d'énergie fiables dans des conditions de freinage fréquentes.
Les éléments de résistance ondulés présentent une grande surface de dissipation thermique, une densité de puissance élevée, des performances de résistance stables et une aptitude aux cycles de freinage répétés.
L'armoire intègre plusieurs modules de résistance via des structures conductrices fiables et des barres omnibus en cuivre. Chaque couche de résistance est conçue avec des connexions électriques indépendantes, un espace de dissipation thermique dédié, des structures conductrices renforcées et une protection de surveillance de la température.
La conception modulaire offre plusieurs avantages :
Plusieurs modules de résistance répartissent uniformément l'énergie de freinage, réduisant les contraintes thermiques sur les composants individuels et maintenant des performances de freinage stables pendant un fonctionnement continu.
La capacité de la résistance peut être personnalisée en fonction de la puissance du moteur, de la fréquence de freinage, des caractéristiques de charge et des exigences du cycle de fonctionnement.
Si un module de résistance nécessite une inspection ou un remplacement, les techniciens peuvent réparer la section concernée sans remplacer l'armoire complète, ce qui réduit le temps et les coûts de maintenance.
La gestion de la chaleur est l’un des facteurs les plus importants dans la conception des résistances de freinage. Lors de cycles de freinage fréquents, une augmentation excessive de la température peut entraîner une variation de la valeur de résistance, une efficacité de freinage réduite, un vieillissement des composants et une durée de vie raccourcie.
Dufew Electric conçoit des solutions de gestion thermique en fonction des conditions réelles d'exploitation. L'armoire peut comprendre des canaux de circulation d'air optimisés, un espace de ventilation indépendant, des structures de refroidissement à évacuation latérale, des ventilateurs de refroidissement forcés et des dispositifs de protection contre la température.
Pour les salles d'onduleurs et les installations électriques compactes, le refroidissement par échappement latéral permet de réduire la circulation de l'air chaud autour des équipements d'onduleur, d'améliorer la gestion thermique des salles électriques et d'éviter l'accumulation de chaleur à proximité des armoires de commande.
Les solutions de refroidissement peuvent être personnalisées en fonction de la fréquence de freinage, de l'espace d'installation, des exigences de fonctionnement continu et des conditions environnementales.
Différents sites industriels ont des limites d'installation différentes. Dufew Electric prend en charge des structures d'armoires personnalisées en fonction des exigences du client et des conditions d'application.
L'installation au sol convient aux salles électriques, aux zones de contrôle industriel, aux salles d'équipement et aux salles de systèmes d'entraînement.
Ses avantages incluent un accès facile pour la maintenance, une structure d'installation stable et une adéquation aux grands systèmes électriques.
L'installation latérale convient aux applications avec un espace d'installation limité, des systèmes d'équipement intégrés et des configurations électriques compactes.
Les options de personnalisation incluent les dimensions de l'armoire, le sens d'entrée des câbles, la structure de montage et la configuration de refroidissement.
Les armoires de résistances de freinage Dufew sont conçues spécifiquement pour les systèmes de freinage à convertisseur de fréquence, l'absorption d'énergie régénérative, le contrôle de la décélération du moteur et les applications de freinage dynamique.
Le système prend en charge des plages de puissance de 20 kW à 500 kW et une tension de fonctionnement jusqu'à ≤ 3 000 V, ce qui le rend adapté aux applications d'onduleurs de moyenne et haute puissance.
L'armoire adopte des barres omnibus en cuivre renforcé, des structures conductrices en acier inoxydable et des conceptions de câblage interne optimisées pour améliorer la capacité de transport de courant, réduire les pertes de connexion et maintenir un fonctionnement stable à charge élevée.
L'armoire peut intégrer des interrupteurs de protection contre la température, des ventilateurs de refroidissement, des bornes de protection et des structures de boîtier personnalisées pour améliorer la sécurité et la fiabilité pendant un fonctionnement à long terme.
L'armoire de résistance de freinage d'onduleur électrique Dufew est largement utilisée dans les systèmes industriels nécessitant un contrôle fiable de l'énergie régénérative.
| Application | Équipement | Exigence principale |
|---|---|---|
| Équipements portuaires | Grues, systèmes de levage | Freinage fréquent et absorption d'énergie sous forte charge |
| Systèmes miniers | Treuils miniers, matériel de levage | Contrôle de charge à haute inertie et fonctionnement continu |
| Systèmes d'ascenseur | Ascenseurs industriels, plates-formes élévatrices | Cycles d'accélération et de freinage répétés |
| Industrie sidérurgique | Laminoirs, entraînements lourds | Freinage régénératif haute fréquence |
| Machines industrielles | Grands systèmes moteurs | Fonctionnement stable de l'onduleur |
| Systèmes de tests | Plateformes d'essais moteurs | Absorption de charge de résistance contrôlée |
| Paramètre | Spécification |
|---|---|
| Type de produit | Armoire de résistance de freinage d'onduleur |
| Application | Système de freinage régénératif VFD |
| Élément de résistance | Résistance ondulée |
| Plage de puissance | 20KW-500KW |
| Tension de fonctionnement | ≤3000V |
| Plage de résistance | 0,01Ω-1KΩ |
| Précision de la résistance | ±3% / ±5% / ±10% |
| Degré de protection | IP20/IP23 |
| Coefficient de température | ≤300 ppm/℃ |
| Qualité ignifuge | UL94V-2 |
| Norme de référence | GB-5792 |
Exemple : CRC 100KW 2.7R J
| Code | Description |
|---|---|
| CRC | Armoire de résistance de freinage |
| 100KW | Puissance nominale |
| 2.7R | Résistance nominale |
| J | Précision de la résistance (K=±10 %, J=±5 %, H=±3 %) |
Avant expédition, Dufew Electric effectue des tests électriques et mécaniques pour vérifier la fiabilité du produit.
| Article de test | Conditions d'essai | Performance |
|---|---|---|
| Rigidité diélectrique | 2500VAC/50Hz/60S | Courant de fuite ≤10mA |
| Résistance d'isolation | 1000 V CC | ≥100 MΩ |
| Surcharge de courte durée | 10 fois la puissance nominale 5S | Aucun dommage visible |
| Durée de vie de charge à long terme | Fonctionnement cyclique | >9000h |
| Test de chaleur humide | 40 ℃ ± 2/90 %-95 % HR/100 h. | △R≤±(1%R+0,05Ω) |
| Cycle de température | -55 ℃, 55 ℃, 155 ℃ | △R≤±(2%R+0,05Ω) |
| Résistance à la chaleur | 350℃/2h | Aucun dommage évident |
Chaque application de freinage VFD présente des conditions de fonctionnement et des exigences de performances différentes. Dufew Electric propose une évaluation technique et des solutions personnalisées basées sur des paramètres système spécifiques, des conditions d'installation et des environnements d'exploitation.
La configuration de la résistance de freinage est conçue en fonction des paramètres clés du système de variateur, notamment la tension du variateur, la puissance du moteur, la fréquence de freinage, le temps de freinage et le rapport cyclique.
Les exigences d'installation sont soigneusement prises en compte pour garantir une conception appropriée de l'armoire et un fonctionnement fiable, y compris les dimensions de l'armoire, les exigences de refroidissement, l'environnement intérieur ou extérieur et les exigences de connexion des câbles.
Différentes conditions de fonctionnement nécessitent différentes solutions de freinage, telles qu'un freinage continu, un arrêt d'urgence et des applications fréquentes d'accélération ou de décélération.
Sur la base de ces paramètres, Dufew Electric conçoit des configurations de résistances de freinage et des structures d'armoires adaptées pour répondre aux différentes exigences des applications.
Dufew Electric intègre la fabrication d'éléments de résistance, l'assemblage d'armoires, la conception thermique, les tests électriques et le support technique pour fournir des solutions complètes de résistance de freinage.
Cette capacité de fabrication intégrée permet de garantir une qualité de produit constante, depuis la production des composants jusqu'à la livraison finale.
Le processus d'assemblage de résistances comprend la production d'éléments de résistance ondulés, la vérification de la résistance et l'assemblage de connexions électriques pour garantir des performances stables.
L'intégration de l'armoire comprend l'installation d'une couche de résistances, l'assemblage de barres omnibus en cuivre, l'installation de composants de protection et l'intégration du système de refroidissement pour un fonctionnement fiable.
Chaque armoire de résistance de freinage est inspectée pour la précision de la résistance, les performances d'isolation, la fiabilité des connexions électriques et la qualité de l'assemblage mécanique avant la livraison.
Dufew Electric suit des procédures structurées de gestion de la qualité pour garantir des performances constantes du produit et un fonctionnement fiable.
Les documents de qualité comprennent :
-Certification du système de gestion de la qualité ISO9001
-Certification CE
- Rapports de tests de produits
- Dossiers d'inspection d'usine
Des documents techniques et des rapports d'inspection peuvent être fournis selon les exigences spécifiques du projet.
Dufew Electric fournit une préparation professionnelle au transport des équipements électriques industriels, garantissant que chaque armoire de résistance de freinage est correctement protégée pendant l'expédition et prête à être installée après la livraison.
Le processus d'emballage comprend des emballages en bois conformes aux normes d'exportation, une protection contre l'humidité, des structures de fixation internes et des étiquettes d'identification du produit pour améliorer la sécurité du transport.
Avant l'expédition, les ingénieurs confirment les détails importants tels que les dimensions de l'armoire, le poids du produit, les exigences de levage et les informations d'installation pour garantir une installation et une mise en service fluides sur le site du client.
Pendant la décélération du moteur, l'énergie régénérative augmente la tension du bus CC de l'onduleur. L'armoire de résistance de freinage absorbe et convertit cet excès d'énergie en chaleur, aidant ainsi à prévenir les défauts de surtension de l'onduleur et à maintenir un fonctionnement stable du système.
La sélection dépend de plusieurs facteurs, notamment la tension du variateur, la puissance du moteur, la fréquence de freinage, l'inertie de la charge, le temps de freinage, la valeur de la résistance et le rapport cyclique. Ces paramètres déterminent la configuration de résistance et la conception thermique appropriées.
Oui. Dufew Electric conçoit des armoires de résistances de freinage en fonction de paramètres électriques et d'exigences d'application plutôt que de marques d'onduleurs spécifiques, permettant la compatibilité avec différents systèmes VFD.
Oui. La structure modulaire de résistance ondulée et la conception de gestion thermique optimisée sont développées pour des cycles d'accélération et de freinage répétés, ce qui les rend adaptées aux applications industrielles exigeantes.
Oui. Dufew Electric propose des solutions personnalisées en fonction des différentes exigences du système, notamment la puissance nominale, la valeur de résistance, le niveau de tension, les dimensions de l'armoire, la conception du refroidissement et la structure d'installation.
Pour fournir une solution adaptée, les clients doivent fournir des détails sur l'application tels que la tension du variateur, la puissance du moteur, la fréquence de freinage, le rapport cyclique, l'environnement d'installation et la valeur de résistance requise.
Oui. Dufew Electric fournit des évaluations techniques, des documents techniques, des rapports de tests et des solutions de résistance de freinage personnalisées pour prendre en charge différents projets industriels.
Différents systèmes VFD nécessitent différentes configurations de résistance de freinage. Dufew Electric propose des solutions personnalisées d'armoires de résistances de freinage d'onduleur basées sur les paramètres de l'onduleur, les caractéristiques du moteur, les exigences de freinage, les conditions d'installation et les besoins de gestion thermique.
Avec une capacité professionnelle de fabrication de résistances, un support technique et des procédures de test complètes, Dufew Electric aide les clients industriels à développer des systèmes de freinage par récupération fiables avec des performances stables.
Contactez Dufew Electric avec votre onduleur et les exigences de votre application pour recevoir une solution d'armoire de résistance de freinage adaptée.
