Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.

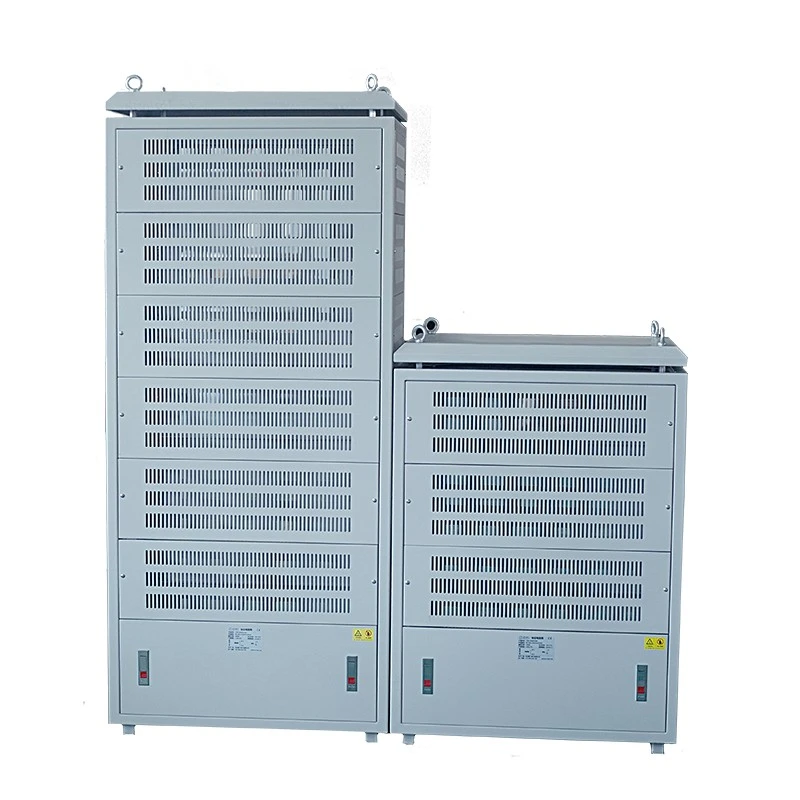

L'armoire de résistance tubulaire électrique Dufew est conçue pour résoudre ces défis en utilisant des éléments de résistance tubulaires scellés en acier inoxydable comme composants de chauffage de base.
Le fil de résistance est enroulé avec précision à l’intérieur du tube en acier inoxydable et rempli d’un matériau isolant en oxyde de magnésium haute densité, formant une structure chauffante scellée avec :
- Meilleure protection de l'environnement
- Résistance mécanique améliorée
- Performances de résistance stables
- Répartition uniforme de la chaleur
Plusieurs éléments de résistance tubulaires sont assemblés en couches de résistances à travers des structures conductrices en acier inoxydable, tandis que des barres omnibus en cuivre relient chaque couche pour former un système complet de résistances haute puissance.
Le cabinet prend en charge :
| Paramètre | Spécification |
|---|---|
| Plage de puissance | 20KW-500KW |
| Tension de fonctionnement | ≤3000V |
| Plage de résistance | 0,01Ω-1KΩ |
| Précision de la résistance | ±3% / ±5% / ±10% |
Dufew Electric propose des configurations personnalisées selon :
- Exigences de puissance
- Valeur de résistance
- Niveau de tension
- Environnement d'installation
- Exigences de refroidissement
- Dimensions du meuble
Les éléments à résistance ouverte traditionnels peuvent être affectés par l'humidité, la poussière et les environnements corrosifs lors d'un fonctionnement à long terme.
Les éléments de résistance tubulaires Dufew utilisent une structure de tube en acier inoxydable scellée pour protéger les fils de résistance internes de l'exposition environnementale.
Le remplissage isolant en oxyde de magnésium offre :
- Isolation électrique
- Conduction thermique efficace
- Transfert de chaleur stable
- Influence réduite de l'humidité
Par rapport aux structures de résistances exposées, les résistances tubulaires offrent une fiabilité améliorée pour :
- Équipement extérieur
- Applications côtières
- Systèmes industriels lourds
- Environnements très poussiéreux
| Article de comparaison | Armoire à résistances tubulaires | Structure de résistance conventionnelle |
|---|---|---|
| Protection de l'environnement | Le tube scellé en acier inoxydable protège les composants internes | Plus sensible à l'humidité, à la poussière et à la contamination |
| Résistance mécanique | Structure en tube métallique haute résistance avec résistance aux vibrations | Protection moindre contre les impacts mécaniques |
| Transfert de chaleur | Conduction thermique uniforme grâce à la structure tubulaire | Risque plus élevé de chauffage inégal |
| Stabilité des services | Convient pour un fonctionnement industriel continu | Performances davantage affectées par l’environnement |
| Applications typiques | Ports, mines, usines chimiques, équipement lourd | Applications intérieures générales |
Pour les applications nécessitant un fonctionnement stable dans des conditions difficiles, la technologie des résistances tubulaires constitue une solution plus fiable.
| Exigence | Configuration recommandée |
|---|---|
| Installation extérieure | Résistance tubulaire scellée avec conception de protection améliorée |
| Environnement très humide | Élément tubulaire en acier inoxydable avec structure résistante à l'humidité |
| Équipement de vibrations lourdes | Structure d'armoire renforcée et protection mécanique |
| Fonctionnement continu | Conception optimisée du flux d’air et de la gestion thermique |
| Exigence de résistance personnalisée | Plusieurs combinaisons de résistances tubulaires |
Les équipements industriels lourds, notamment les grues, les systèmes miniers et les grands systèmes d'entraînement, fonctionnent souvent sous des vibrations et des contraintes mécaniques continues. Les éléments de résistance tubulaire Dufew sont conçus avec une construction en tubes d'acier inoxydable, des structures scellées intégrées et une forte protection mécanique pour améliorer la durabilité dans les environnements exigeants.
Cette structure robuste contribue à réduire les défaillances causées par les vibrations des équipements, les impacts mécaniques et les contraintes de transport, ce qui la rend adaptée aux applications où une longue durée de vie et une fiabilité opérationnelle sont requises.
Une répartition inégale de la température peut accélérer le vieillissement de la résistance et affecter sa stabilité lors d'un fonctionnement à long terme. La conception de la résistance tubulaire améliore les performances thermiques grâce à des tubes métalliques à haute conductivité thermique, des matériaux de transfert de chaleur en oxyde de magnésium et des dispositions de circulation d'air optimisées.
À l'intérieur de l'armoire, chaque couche de résistance est conçue avec un espace de circulation d'air indépendant pour réduire l'accumulation de chaleur et obtenir une répartition plus uniforme de la température, aidant ainsi à maintenir des valeurs de résistance stables pendant un fonctionnement continu.
L'armoire de résistance tubulaire Dufew adopte une conception d'assemblage de résistances en couches pour améliorer l'efficacité de la maintenance et la fiabilité du système.
Chaque couche de résistance comprend des connexions conductrices indépendantes, des chemins de flux d'air dédiés et une surveillance de la température pour faciliter l'isolation des défauts et la maintenance simplifiée.
Lorsqu'une section de résistance nécessite une inspection, la maintenance peut être effectuée sur le module concerné sans retirer l'ensemble de l'armoire, ce qui contribue à réduire les temps d'arrêt de l'équipement.
La structure en tube métallique entièrement scellée offre une protection contre l'humidité, la poussière et la contamination par l'huile, ce qui la rend adaptée aux environnements industriels exigeants.
L'utilisation d'un remplissage isolant en oxyde de magnésium haute densité améliore la conduction thermique, réduit les risques de surchauffe et prend en charge des performances de résistance stables pendant un fonctionnement continu.
Grâce à sa construction en tubes d'acier inoxydable et à sa résistance améliorée aux vibrations, la structure de la résistance est adaptée aux équipements industriels lourds et aux conditions de fonctionnement difficiles.
Plusieurs combinaisons de résistances tubulaires peuvent être configurées en fonction des exigences de l'application, prenant en charge une capacité de puissance jusqu'à 500 kW et des valeurs de résistance personnalisées.
L'armoire est disponible avec des degrés de protection standard IP20/IP23, tandis que des niveaux de protection plus élevés peuvent être fournis en fonction des exigences spécifiques du projet.
L'armoire à résistances tubulaires électriques Dufew est conçue pour les systèmes industriels nécessitant des performances de résistance fiables dans des conditions de fonctionnement exigeantes.
| Application | Équipement typique | Défis environnementaux | Avantages de la résistance tubulaire |
|---|---|---|---|
| Équipements portuaires et maritimes | Grues portuaires, systèmes de levage, équipements côtiers | Brouillard salin, humidité, vibrations | Résistance à la corrosion et durabilité mécanique |
| Équipement minier | Systèmes de levage, entraînements pour charges lourdes | Poussière, vibrations, fonctionnement continu | Structure scellée et performances stables |
| Industrie chimique | Lignes de production, systèmes d'entraînement industriels | Humidité et contamination | Une meilleure protection de l'environnement |
| Tests de stockage d'énergie | Stations d'essais extérieures, systèmes électriques | Changements de température et fonctionnement de longue durée | Performances thermiques stables |
| Paramètre | Spécification |
|---|---|
| Type de produit | Armoire à résistances tubulaires |
| Élément chauffant | Résistance tubulaire en acier inoxydable |
| Plage de puissance | 20KW-500KW |
| Tension de fonctionnement | ≤3000V |
| Plage de résistance | 0,01Ω-1KΩ |
| Précision de la résistance | ±3% / ±5% / ±10% |
| Degré de protection | IP20/IP23 |
| Coefficient de température | ≤300 ppm/℃ |
| Qualité ignifuge | UL94V-2 |
| Norme de référence | GB-5792 |
Exemple : CRC 100KW 2.7R J
| Code | Description |
|---|---|
| CRC | Armoire à résistances tubulaires |
| 100KW | Puissance nominale |
| 2.7R | Résistance nominale |
| J | Précision de la résistance (K=±10 %, J=±5 %, H=±3 %) |
Dufew Electric effectue une vérification électrique et mécanique pour garantir des performances fiables du produit avant la livraison.
| Article de test | Conditions d'essai | Performance |
|---|---|---|
| Rigidité diélectrique | 2500VAC/50Hz/60S | Courant de fuite ≤10mA |
| Résistance d'isolation | 1000 V CC | ≥100 MΩ |
| Surcharge de courte durée | 10 fois la puissance nominale 5S | Aucun dommage visible |
| Durée de vie de charge à long terme | Fonctionnement des cycles | >9000h |
| Test de chaleur humide | 40 ℃ ± 2 / 90 %-95 % HR / 100 h | △R≤±(1%R+0,05Ω) |
| Cycle de température | -55 ℃, 55 ℃, 155 ℃ | △R≤±(2%R+0,05Ω) |
| Résistance à la chaleur | 350℃/2h | Aucun dommage évident |
| Article de test | Condition | Performance |
|---|---|---|
| Force terminale | 45N/30S | Pas de relâchement |
| Résistance aux vibrations | 5-200 Hz, 1 g, 98 m/S² | Aucun dommage structurel |
Avant de sélectionner une armoire à résistances tubulaires, les clients doivent prendre en compte l'environnement d'exploitation, les exigences électriques et les conditions d'installation pour garantir que la configuration de la résistance correspond à l'application réelle.
La sélection doit tenir compte de l'emplacement d'installation, des conditions d'humidité, de l'exposition à la poussière ou à la corrosion et des exigences en matière de vibrations pour garantir un fonctionnement fiable dans différentes conditions industrielles.
Des paramètres électriques clés, notamment la puissance nominale, la tension de fonctionnement, la valeur de la résistance et le rapport cyclique, sont nécessaires pour déterminer une configuration de résistance appropriée.
Les dimensions de l'armoire, la méthode de refroidissement, le sens de connexion des câbles et l'espace de maintenance doivent être pris en compte pour obtenir une installation correcte et un fonctionnement pratique.
Dufew Electric évalue ces paramètres et recommande des configurations de résistances tubulaires appropriées en fonction des conditions d'application réelles.
Dufew Electric est un fabricant professionnel de composants électroniques de puissance en Chine, intégrant la fabrication de résistances, l'assemblage d'armoires, les tests électriques et une assistance technique personnalisée pour fournir des solutions de résistances industrielles fiables.
Le processus de fabrication comprend l'enroulement de fil à résistance de précision, le remplissage en oxyde de magnésium, le scellement des tubes en acier inoxydable, les tests de performances électriques et l'intégration dans l'armoire pour garantir des performances stables du produit.
La technologie de bobinage de précision garantit des valeurs de résistance précises et des performances électriques constantes.
Le remplissage en oxyde de magnésium de haute qualité offre une isolation électrique et une conduction thermique efficace pour un fonctionnement stable.
La structure tubulaire en acier inoxydable scellée améliore la résistance mécanique et la protection contre les environnements industriels difficiles.
Les procédures de test vérifient la précision de la résistance, les performances d'isolation et la fiabilité de fonctionnement avant l'assemblage final.
L'intégration de l'armoire comprend l'installation de la couche de résistance, l'assemblage des connexions conductrices, l'installation de la protection contre la température et l'assemblage structurel complet.
Avant expédition, chaque armoire est inspectée pour vérifier la précision de la valeur de résistance, la fiabilité des connexions électriques, la qualité de l'assemblage mécanique et la conformité aux spécifications du produit.
Dufew Electric suit des procédures de contrôle de qualité structurées pour garantir des performances de produit fiables et des normes de fabrication cohérentes.
Les documents qualité incluent la certification du système de gestion de la qualité ISO9001, la certification CE, les rapports de tests de produits et les dossiers d'inspection d'usine.
Des documents techniques et des rapports de qualité peuvent être fournis selon les exigences spécifiques du projet.
Dufew Electric prépare les armoires à résistances tubulaires conformément aux exigences de transport industriel pour garantir une livraison sûre et une installation fluide.
L'emballage comprend un emballage conforme aux normes d'exportation, une protection contre l'humidité, un renforcement interne et des étiquettes d'identification du produit.
Avant l'expédition, les ingénieurs confirment les détails importants tels que les dimensions de l'armoire, le poids, les points de levage et les exigences d'installation pour permettre une installation efficace après la livraison.
Les résistances tubulaires utilisent une structure scellée en acier inoxydable offrant une meilleure protection contre l'humidité, la poussière, la corrosion et les vibrations, ce qui les rend adaptées aux environnements industriels exigeants.
Oui. La configuration de la protection, la structure de l'armoire et la conception du refroidissement peuvent être personnalisées en fonction de différentes conditions d'installation et exigences environnementales.
Oui. Dufew Electric prend en charge la personnalisation de la puissance, de la résistance, de la tension, des dimensions de l'armoire et des structures d'installation en fonction des exigences spécifiques de l'application.
Il est couramment utilisé dans les ports, les équipements miniers, les systèmes de production chimique, les machines lourdes, les installations de test de stockage d'énergie et d'autres applications industrielles.
Le tube scellé en acier inoxydable protège les composants internes tout en offrant un transfert thermique stable, une protection mécanique solide et des performances fiables dans des conditions de fonctionnement difficiles.
Oui. La conception prend en charge un fonctionnement industriel continu grâce à une gestion thermique optimisée, une conception du flux d'air et une protection fiable des composants.
Les clients doivent fournir les détails clés de l'application, notamment la puissance nominale, la tension, la valeur de résistance, l'environnement d'exploitation, le cycle de service et les exigences d'installation.
Oui. Les spécifications, les enregistrements de tests et les documents qualité peuvent être fournis en fonction des exigences spécifiques du projet.
Tubular Resistor Cabinet est une solution de résistance personnalisée conçue pour les applications avec différentes exigences électriques et environnementales.
Dufew Electric propose des solutions basées sur la puissance nominale, les exigences de tension, la configuration de la résistance, l'environnement d'exploitation et les conditions d'installation.
Soumettez les exigences de votre projet et les ingénieurs de Dufew Electric vous recommanderont une configuration de résistance et une conception d'armoire appropriées.
