Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.

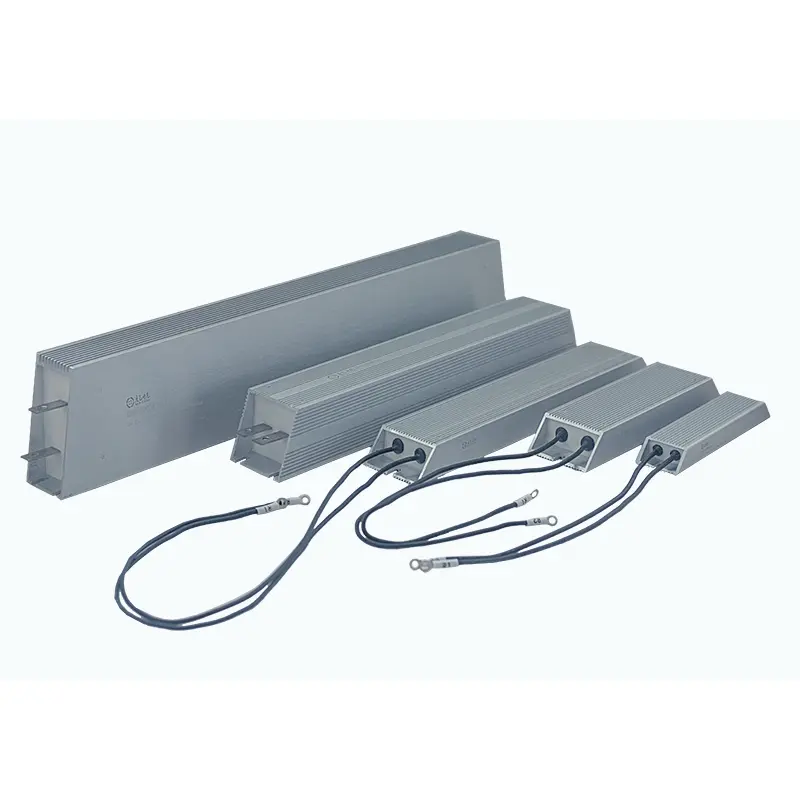

La résistance à revêtement en aluminium de forme personnalisée DUFEW est une solution technique développée pour les équipements industriels nécessitant des dimensions d'installation spéciales, des structures de montage uniques ou des directions de connexion personnalisées.
Contrairement aux résistances standard recouvertes d'aluminium aux dimensions fixes, cette résistance de puissance personnalisée peut être fabriquée en fonction de la disposition réelle de votre équipement, y compris la forme du boîtier, les trous de montage, la position des bornes et la direction de sortie du fil.
Avec des puissances nominales de 50 W à 6 kW, des valeurs de résistance de 0,01 Ω à 120 kΩ et des options de tolérance de ±3 %, ±5 % et ±10 %, DUFEW propose des solutions de résistance OEM flexibles pour les systèmes d'automatisation, les équipements de commande de moteur, les systèmes de transport et les applications industrielles spéciales.
En adaptant la conception de la résistance à l'espace d'installation existant, les clients peuvent éviter de repenser la conception des armoires, réduire les coûts de modification et simplifier l'intégration des équipements.
Les résistances standard sont conçues pour les configurations d'équipements standard. Cependant, de nombreuses machines industrielles, véhicules spéciaux et systèmes de contrôle personnalisés ont un espace interne limité ou des positions de montage irrégulières.
DUFEW développe des résistances personnalisées en aluminium pour résoudre ces défis.
| Fonctionnalité | Bénéfice client |
|---|---|
| Géométrie du boîtier sur mesure | S'adapte aux espaces d'équipement irréguliers sans modification structurelle |
| Trous de montage réglables | Installation directe sans supports supplémentaires |
| Direction de sortie du fil flexible | Évite les interférences de câblage à l’intérieur des armoires de commande |
| Construction en aluminium entièrement scellée | Protège les éléments de résistance de la poussière, de l'humidité et des vibrations |
| Technologie de remplissage thermique optimisée | Assure un transfert de chaleur uniforme et évite les surchauffes locales |
| Assistance technique OEM | Fournit des solutions personnalisées du prototype à la production de masse |
DUFEW propose des conceptions de boîtiers en aluminium personnalisées basées sur les dessins du client, les exigences d'installation et les conditions de disposition des équipements. La structure du boîtier peut être adaptée à des environnements d'installation complexes, notamment des configurations en forme de L, des structures décalées, des conceptions multi-angles, des formes de découpe spéciales et des bases de montage personnalisées.
Cette approche de conception flexible permet à la résistance d'être directement intégrée dans des espaces d'équipement compacts ou des systèmes avec des zones d'installation limitées, réduisant ainsi les travaux de modification supplémentaires lors de l'assemblage.
La structure de montage peut être modifiée en fonction des exigences spécifiques de l'équipement, notamment l'espacement des trous, la profondeur fraisée, le nombre d'oreilles de montage et les angles des supports.
En optimisant l'interface de montage pendant la production, DUFEW aide les clients à éviter les adaptateurs supplémentaires et à réaliser une installation plus rapide et plus fiable.
L'élément de résistance est fabriqué avec un fil de résistance en alliage de haute qualité enroulé avec précision sur un noyau isolant haute température. Après l'isolation en mica, l'ensemble est rempli de sable de quartz et de matériaux de liaison thermique spéciaux à l'intérieur du boîtier en aluminium pour améliorer la stabilité globale.
La structure d'encapsulation fournit :
- Conductivité thermique améliorée par rapport à l'isolation de l'air
- Performances de transfert de chaleur stables
- Capacité d'isolation électrique améliorée
- Risque réduit de surchauffe localisée
Pour répondre aux différentes exigences d'installation, DUFEW prend en charge plusieurs configurations de bornes et de câbles, notamment des bornes en acier inoxydable, des fils de connexion haute température, des conceptions de sorties latérales et des structures de sorties inclinées.
Ces options de connexion personnalisées permettent d'éviter les interférences avec les composants environnants et offrent une plus grande flexibilité pour l'intégration du système.
| Caractéristique de conception | Avantage d'ingénierie |
|---|---|
| Coque en aluminium de forme personnalisée | Correspond aux environnements d'installation d'équipements spéciaux |
| Remplissage thermique de sable de quartz | Améliore l'efficacité de la dissipation thermique |
| Élément enroulé en fil d'alliage | Fournit des performances de résistance stables |
| Construction entièrement fermée | Améliore la protection contre la poussière et l'humidité |
| Corps de dissipation thermique en aluminium | Transfère rapidement la chaleur interne |
| Direction de sortie personnalisée | Simplifie la connexion électrique |
| Paramètre | Spécification |
|---|---|
| Type de produit | Résistance à revêtement en aluminium de forme personnalisée |
| Technologie | Résistance de puissance bobinée |
| Puissance nominale | 50W-6KW |
| Plage de résistance | 0,01Ω -- 120kΩ |
| Tension de fonctionnement | ≤1200V |
| Tolérance à la résistance | ±3 %, ±5 %, ±10 % |
| Matériau de base | Matériau d'isolation haute température |
| Fil de résistance | Fil de résistance en alliage de qualité supérieure. |
| Matériau du boîtier | Alliage d'aluminium |
| Matériau de remplissage | Composé thermique de sable de quartz |
| Coefficient de température | ≤300 ppm/℃ |
| Résistance d'isolation | ≥100 MΩ |
| Rigidité diélectrique | 2500 VCA / 60 s |
| Indice de flamme | UL94V-2 |
| Standard | GB-5792 |
| Article de test | Conditions d'essai | Performance |
|---|---|---|
| Rigidité diélectrique | 2500 VCA / 50 Hz / 60 s | Courant de fuite ≤10mA |
| Résistance d'isolation | 1000 V CC | ≥100 MΩ |
| Courte surcharge | 10 fois la puissance nominale pendant 5 s | Aucun dommage visible |
| Durée de vie de charge à long terme | Test de fonctionnement cyclique | >9000h |
| Résistance à l'humidité | 40 ℃ ± 2 ℃ / 90 %-95 % HR / 100h | ΔR≤±(1%R+0,05Ω) |
| Cyclisme de température | -55 ℃ / 55 ℃ /155 ℃ | Performances stables |
| Résistance à la chaleur | 350℃ / 2h | Aucun dommage évident |
| Résistance aux flammes | 10 fois la puissance nominale | Pas de combustion |
| Industrie | Application |
|---|---|
| Automatisation industrielle | Circuits de freinage et de protection personnalisés |
| Systèmes d'asservissement | Absorption d'énergie et freinage dynamique |
| Véhicules électriques | Systèmes de contrôle de puissance à espace limité |
| Véhicules spéciaux | Agencements électriques personnalisés |
| Équipement de test | Systèmes de simulation de charge |
| Énergie renouvelable | Applications de décharge d'énergie |
| Ascenseurs et grues | Systèmes de freinage moteur |
| Équipement marin | Systèmes de commande électrique compacts |
Le processus de personnalisation commence par un examen détaillé des exigences du client, notamment les dimensions d'installation, la position de montage, la puissance nominale, la valeur de résistance et la direction des câbles. Ces spécifications aident à définir les exigences de conception de base pour la structure de la résistance.
Sur la base des exigences de l'application, les ingénieurs DUFEW développent la structure appropriée en évaluant la conception du boîtier, les performances de dissipation thermique, la configuration des terminaux et la technologie de remplissage interne pour garantir une intégration fiable avec l'équipement du client.
Après confirmation de la conception, chaque résistance est fabriquée selon des procédures de production standardisées et subit des tests électriques et mécaniques pour vérifier les performances, la sécurité et la fiabilité avant expédition.
| Comparaison | Solution personnalisée | Résistance plaquée aluminium standard |
|---|---|---|
| Conception de logements | Des structures d’habitation flexibles développées en fonction des besoins d’équipement | Conception de boîtier rectangulaire fixe |
| Compatibilité d'installation | Peut être intégré dans des espaces d'installation irréguliers ou limités | Nécessite des conditions de montage standard |
| Configuration de montage | Les trous de montage et les supports peuvent être ajustés en fonction de la disposition de l'équipement | Dimensions de montage fixes |
| Disposition des bornes | Plusieurs directions de terminaux et de câbles disponibles | Configuration standard des terminaux |
| Intégration d'équipement | Réduit les travaux de modification supplémentaires lors de l'installation | Peut nécessiter des ajustements aux structures d’équipement existantes |
| Domaine d'application | Convient aux machines spéciales et aux équipements industriels personnalisés | Convient aux applications industrielles générales |
Une solution personnalisée est recommandée lorsque l'équipement a un espace d'installation limité, des positions de montage irrégulières ou des exigences de connexion particulières. Cela permet à la résistance de s'adapter aux conceptions de systèmes existantes sans modifications structurelles majeures.
Non. DUFEW utilise des structures de remplissage interne et de transfert thermique optimisées pour maintenir une répartition uniforme de la chaleur et réduire le risque de surchauffe localisée pendant le fonctionnement.
DUFEW prend en charge la personnalisation en fonction des exigences de l'application, notamment :
- Forme du boîtier
- Cotes de montage
- Puissance nominale
- Valeur de résistance
- Type de borne
- Direction de conduite
-Structure d'installation
Les modèles standard conviennent aux environnements d'installation courants, tandis que les conceptions personnalisées offrent une plus grande flexibilité pour les équipements présentant des limitations d'espace, des exigences de montage ou des configurations de câblage particulières.
