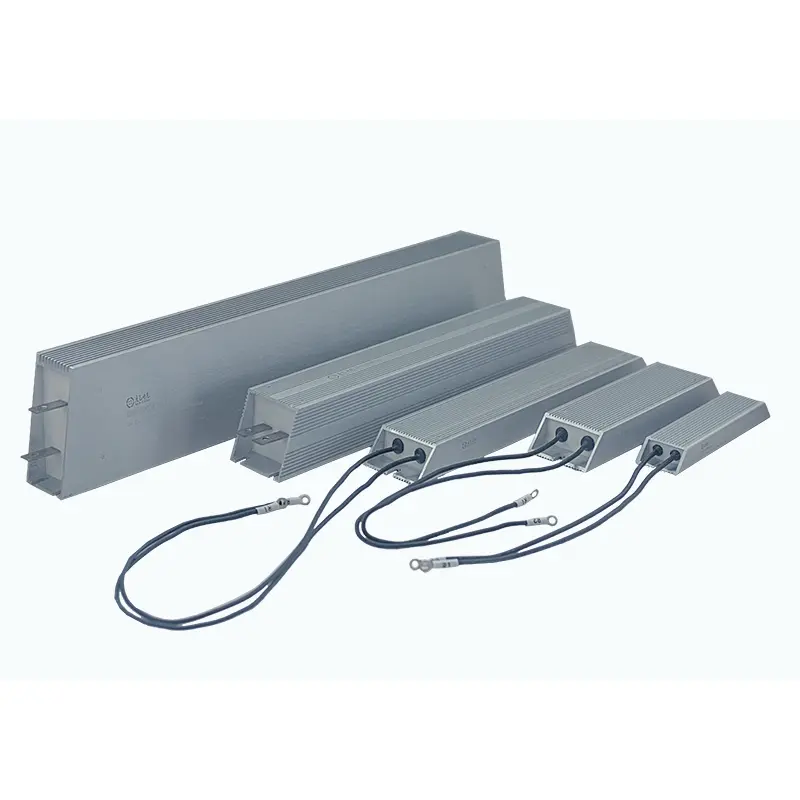

La résistance ultra fine à revêtement en aluminium DUFEW est conçue pour les applications industrielles où l'espace d'installation est limité mais où une dissipation de puissance fiable est essentielle. Doté d'un boîtier en aluminium ultra fin et d'une construction entièrement fermée, il offre une dissipation thermique efficace, une excellente protection de l'environnement et des performances stables pour le freinage dynamique, les servomoteurs, les VFD, les bancs de charge et les systèmes de contrôle de puissance.
Disponible dans des puissances nominales de 50 W à 6 kW, des valeurs de résistance de 0,01 Ω à 120 kΩ et des tensions de fonctionnement jusqu'à 1 200 V, la résistance prend en charge la personnalisation OEM et ODM pour répondre à diverses exigences industrielles.
La résistance est fabriquée avec un fil de résistance en nickel-chrome (Ni-Cr) ou constantan enroulé avec précision, isolé par des couches de mica et entièrement encapsulé à l'intérieur d'un boîtier en alliage d'aluminium à l'aide d'un composé d'enrobage ignifuge à haute isolation. Cette construction fermée améliore le transfert de chaleur tout en protégeant l'élément de résistance de la poussière, de l'humidité, de l'oxydation et des vibrations.
Son profil ultra fin, avec une épaisseur minimale de seulement 6 à 8 mm, permet une installation directe dans un équipement électrique compact là où les résistances conventionnelles en boîtier en aluminium ne peuvent pas s'adapter. Plusieurs styles de bornes, options de montage et spécifications électriques sont disponibles pour différentes exigences d'application.
| Code modèle | Description |
|---|---|
| VOITURE | Résistance ultra fine recouverte d'aluminium |
| 1500W | Puissance nominale |
| 27R | Résistance nominale |
| J | Tolérance de résistance (J=±5 %, K=±10 %, H=±3 %) |
| Paramètre | Spécification |
|---|---|
| Plage de puissance | 50W--6kW |
| Tension de fonctionnement | ≤1200V |
| Plage de résistance | 0,01Ω--120kΩ |
| Tolérance à la résistance | ±3% / ±5% / ±10% |
| Indice de protection | IP00 |
| Coefficient de température (TCR) | ≤300 ppm/°C |
| Indice ignifuge | UL94V-2 |
| Standard | GB/T 5792 |
Choisir la bonne résistance de puissance signifie bien plus que sélectionner la résistance et les puissances nominales. DUFEW se concentre sur la fourniture de performances thermiques fiables, d’une qualité de fabrication constante et d’une personnalisation flexible pour les applications industrielles du monde entier.
Le boîtier en aluminium ultra fin, d'une épaisseur minimale de seulement 6 à 8 mm, permet de monter plusieurs unités côte à côte, ce qui le rend idéal pour les armoires de commande compactes, les servomoteurs et les systèmes VFD.
Chaque résistance est fabriquée à l'aide d'un enroulement de fil de résistance de précision, de matériaux isolants de haute qualité, de processus de production automatisés et d'un contrôle de qualité strict pour garantir des performances électriques constantes et une longue durée de vie.
DUFEW prend en charge des valeurs de résistance, des puissances nominales, des dimensions de boîtier, des configurations de bornes, des options de fils de connexion, des structures de montage et des conceptions à faible inductance personnalisées selon les dessins du client ou les spécifications techniques.
Fort de plusieurs années d'expérience dans la fabrication de résistances de puissance industrielles, DUFEW fournit des solutions fiables aux fabricants d'équipements d'automatisation, aux intégrateurs de systèmes, aux distributeurs et aux clients OEM du monde entier.
Le boîtier compact en alliage d'aluminium n'a qu'une épaisseur de 6 à 8 mm, ce qui permet d'optimiser l'espace d'installation à l'intérieur des armoires électriques et des équipements industriels compacts.
Un composé d'enrobage ignifuge à haute isolation scelle complètement l'élément de résistance, offrant une excellente résistance à la poussière, à l'humidité, aux vibrations et à l'oxydation.
Le boîtier en aluminium et le matériau de remplissage thermiquement conducteur transfèrent rapidement la chaleur à la surface de montage ou au dissipateur thermique, améliorant ainsi l'efficacité du refroidissement et la densité de puissance.
Disponible avec des connexions de bornes ou de fils conducteurs, la résistance peut être personnalisée en termes de valeur de résistance, de puissance nominale, de dimensions et de style de montage pour s'adapter à différentes applications.
Avec un profil aussi fin que 6 à 8 mm, la résistance s'intègre facilement dans les armoires de commande compactes, les systèmes d'asservissement et les VFD, permettant une densité d'installation plus élevée sans sacrifier les performances.
Le boîtier en aluminium scellé et le composé d'enrobage ignifuge protègent efficacement l'élément de résistance interne de la poussière, de l'humidité, de l'oxydation et des vibrations, améliorant ainsi la fiabilité à long terme.
Le boîtier en aluminium agit comme un dissipateur thermique efficace, transférant rapidement la chaleur de l'élément de résistance. Lorsqu'il est monté sur une plaque métallique ou un dissipateur thermique externe, les performances thermiques sont encore améliorées.
Conçu pour fournir une puissance de sortie élevée dans un boîtier compact, ce qui le rend idéal pour les applications où l'espace d'installation est limité mais où une dissipation d'énergie fiable est requise.
Disponible de 0,01 Ω à 120 kΩ, avec des tolérances de résistance de ±3 %, ±5 % et ±10 %, couvrant à la fois les applications de freinage à faible résistance et de charge à haute résistance.
DUFEW fournit des services OEM et ODM, y compris des dimensions personnalisées, des valeurs de résistance, des puissances nominales, des styles de bornes, des fils de connexion, des configurations de montage et des conceptions à faible inductance.
Contrairement aux résistances de type ouvert classiques, la résistance ultra fine à revêtement en aluminium est conçue pour les systèmes électriques compacts nécessitant une gestion thermique efficace et une protection environnementale fiable.
Idéal pour les circuits de freinage régénératifs dans les systèmes d'asservissement compacts où l'espace d'installation est limité.
Utilisé pour le freinage dynamique, la dissipation d'énergie et la stabilisation de tension dans les systèmes d'onduleurs industriels.
Convient aux équipements de charge/décharge de batterie, aux circuits de précharge et aux applications de dissipation d'énergie.
Fournit des charges résistives stables pour les alimentations, les tests de batteries, les équipements de test industriels et les systèmes de charge électronique.
Largement utilisé dans les armoires de commande PLC, les systèmes d'automatisation, la robotique, les équipements CNC et les panneaux de commande électriques compacts.
| Caractéristiques | Conditions d'essai | Performance |
|---|---|---|
| Tension de tenue diélectrique | 2500 VCA / 50 Hz / 60 s | Courant de fuite ≤10mA |
| Résistance d'isolation | 1000 V CC | ≥100 MΩ |
| Surcharge de courte durée | 10 × puissance nominale pendant 5 s | Aucun dommage visible |
| Durée de vie de la charge | Fonctionnement cyclique (10 s ON / 90 s OFF) | ＞9 000 heures |
| Résistance à la chaleur humide | 40°C ±2°C, 90--95% HR, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Cyclage rapide de la température | -55°C / 55°C / 155°C, 15 min chacun, 5 cycles | ΔR ≤ ±(2%R + 0,05Ω) |
| Résistance à la chaleur | 350°C / 2h | Aucun dommage ou décoloration visible |
| Coefficient de température (TCR) | Résistance nominale vs résistance initiale | ＜300 ppm/°C |
| Résistance aux flammes | 10 × puissance nominale pendant 5 min | Pas d'allumage |
| Caractéristiques | Conditions d'essai | Performance |
|---|---|---|
| Force terminale | 45N/30s | Aucun desserrage ni dommage visible |
| Résistance aux vibrations | 5--200 Hz, 1 g, 98 m/s² | Aucun dommage structurel |
| Résistance à la chaleur de soudure | 350 ± 5°C Soudure, 3 s | ΔR ≤ ±(1%R + 0,05Ω) |
| Apparence | Inspection visuelle | Aucun dommage visible, marquage clair |
| Soudabilité | 235 ± 5°C Soudure, 5 s | Couverture de soudure ≥95 % |
| Article de comparaison | Résistance ultra fine recouverte d'aluminium DUFEW | Résistance de puissance conventionnelle |
|---|---|---|
| Conception de logements | Boîtier en aluminium ultra fin avec enrobage entièrement fermé | Construction majoritairement ouverte ou semi-fermée |
| Espace d'installation | Le profil mince de 6 à 8 mm permet une installation côte à côte compacte | Un boîtier plus grand nécessite plus d'espace d'installation |
| Protection de l'environnement | Meilleure résistance à la poussière, à l'humidité, aux vibrations et à l'oxydation | Protection environnementale limitée pour des conditions difficiles |
| Dissipation thermique | Le boîtier en aluminium permet un montage direct sur châssis ou dissipateur thermique pour un refroidissement amélioré | S'appuie principalement sur le refroidissement naturel de l'air |
| Plage de résistance | Large plage de 0,01Ω à 120kΩ | Plage de résistance généralement limitée en fonction de la construction |
| Application | Équipements industriels compacts, VFD, systèmes d'asservissement, équipements de batterie et tests de charge | Applications de dissipation de puissance à usage général |
| Personnalisation | Prend en charge les dimensions, bornes, fils de connexion, puissances nominales et valeurs de résistance personnalisés | Personnalisation limitée |
R : Son principal avantage est sa structure ultra fine, avec une épaisseur de seulement 6 à 8 mm. Cette conception compacte offre une dissipation efficace de la puissance tout en réduisant l'espace d'installation, ce qui la rend adaptée aux servomoteurs, aux systèmes VFD, aux équipements de batterie et aux armoires de commande industrielles où l'espace est limité.
R : Oui. La base plate en aluminium permet un montage direct sur un châssis métallique ou un dissipateur thermique externe. L'application de graisse thermique entre les surfaces de contact peut améliorer encore l'efficacité du transfert de chaleur et permettre des performances de fonctionnement continu plus élevées.
R : Le boîtier en aluminium entièrement fermé, combiné à un enrobage isolant ignifuge, offre une protection efficace contre la poussière, l'humidité, les vibrations et l'oxydation. Par rapport aux structures à résistances ouvertes, cette conception offre une meilleure adaptabilité environnementale, tandis qu'une protection supplémentaire du boîtier peut être ajoutée pour les applications extérieures ou à haute protection.
R : Oui. DUFEW propose une personnalisation OEM et ODM basée sur des exigences électriques, mécaniques et d'installation spécifiques. Les options personnalisées incluent la valeur de résistance, la puissance nominale, les dimensions du boîtier, la configuration des bornes et des câbles, la structure de montage, la conception à faible inductance et d'autres spécifications spéciales. Les clients peuvent fournir des dessins ou des exigences techniques, et les ingénieurs DUFEW évalueront et développeront une solution adaptée.
R : Ils sont couramment utilisés dans les applications nécessitant une taille compacte et une dissipation thermique fiable, notamment les systèmes de servomoteurs, les entraînements à fréquence variable, les circuits de freinage dynamique, les équipements de charge et de décharge de batterie, les systèmes d'automatisation industrielle, les alimentations électriques, les systèmes de charge électronique et les équipements d'énergie renouvelable.
DUFEW fournit des services de fabrication OEM et ODM pour les applications industrielles de résistances de puissance, en aidant les fabricants d'équipements, les distributeurs et les intégrateurs de systèmes avec des solutions personnalisées couvrant les performances électriques, la structure mécanique et les exigences d'installation.
Les capacités de personnalisation incluent des puissances nominales de 50 W à 6 kW, des valeurs de résistance de 0,01 Ω à 120 kΩ, des dimensions de boîtier, des configurations de bornes et de câbles, des structures de montage, des conceptions à faible inductance, des étiquettes personnalisées, des logos et des modifications spécifiques à l'application.
Chaque produit personnalisé est développé via une évaluation technique et un contrôle de fabrication pour garantir des performances thermiques fiables, une stabilité électrique et un fonctionnement à long terme dans des environnements industriels.
La sélection de la bonne résistance permet d'optimiser la fiabilité et la durée de vie du système. Lors du choix d'un modèle, tenez compte des facteurs suivants :
| Élément de sélection | Recommandation |
|---|---|
| Puissance nominale | Choisissez selon un cycle de service continu ou intermittent avec une marge de sécurité suffisante. |
| Valeur de résistance | Répondez aux exigences de l’onduleur, du servomoteur ou du circuit électrique. |
| Tension de fonctionnement | Assurez-vous que la tension de fonctionnement maximale ne dépasse pas les spécifications du produit. |
| Méthode de refroidissement | Pour les applications de puissance plus élevée, montez la résistance sur une plaque métallique ou un dissipateur thermique. |
| Espace d'installation | Sélectionnez les dimensions en fonction de l’espace disponible dans l’armoire ou l’équipement. |
| Type de connexion | Choisissez entre les configurations de bornes ou de câbles en fonction des exigences d'installation. |
Si vous ne savez pas quel modèle correspond le mieux à votre application, l'équipe d'ingénierie de DUFEW peut vous recommander la solution la plus adaptée en fonction de vos conditions de fonctionnement.
