Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.

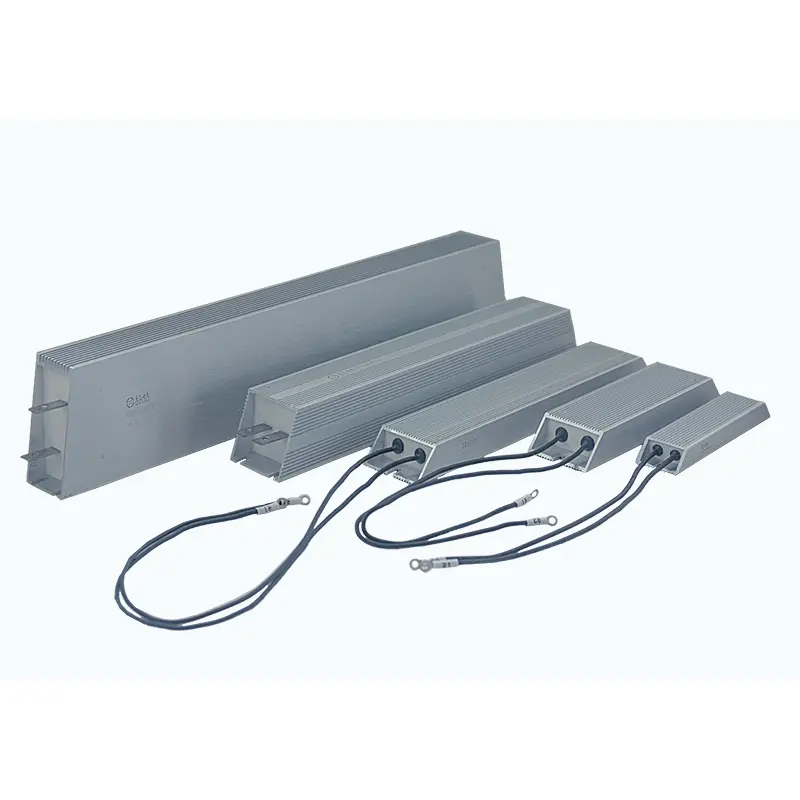

La résistance non inductive à revêtement en aluminium DUFEW est spécialement conçue pour les circuits de commutation à grande vitesse, les systèmes de puissance pulsée, les applications d'onduleur et les équipements électroniques de précision où les résistances bobinées conventionnelles peuvent souffrir d'effets d'inductance parasites.
Contrairement aux résistances de puissance standard qui génèrent une réactance inductive supplémentaire lors de changements rapides de courant, DUFEW adopte une structure d'enroulement bifilaire Ayrton-Perry avancée pour minimiser le couplage de champ magnétique et obtenir des performances d'inductance ultra-faibles.
En améliorant la réponse en courant et en réduisant les interférences de commutation, cette résistance contribue à protéger les composants de puissance sensibles, à améliorer la stabilité de la forme d'onde et à améliorer la fiabilité des systèmes électroniques haute fréquence.
Disponible de 50 W à 6 kW, avec des valeurs de résistance de 0,01 Ω à 120 kΩ, DUFEW propose des solutions personnalisées de résistances à faible inductance pour les fabricants d'électronique de puissance, les fournisseurs d'onduleurs, les entreprises d'automatisation et les constructeurs d'équipements industriels.
Dans l’électronique de puissance moderne, la fréquence de commutation continue d’augmenter tandis que les composants deviennent plus sensibles au bruit électrique et aux fluctuations de tension.
Une résistance conventionnelle peut introduire une inductance indésirable lors de transitions rapides de courant, provoquant :
- Dépassement de tension
- Distorsion de la forme d'onde actuelle
- Interférences EMI
- Contrainte des semi-conducteurs
- Instabilité du système de contrôle
La résistance à revêtement en aluminium non inductive DUFEW est développée pour maintenir des performances électriques stables dans des conditions de courant en évolution rapide.
| Fonctionnalité de performances | Valeur technique |
|---|---|
| Conception d'enroulement à très faible inductance | Minimise les effets inductifs indésirables lors d'une commutation à grande vitesse |
| Enroulement bifilaire Ayrton-Perry | Annule les champs magnétiques générés par le flux de courant |
| Réponse électrique rapide | Améliore les performances du circuit transitoire |
| Capacité de charge d'impulsion stable | Gère les cycles de charge et de décharge répétés |
| Faible interférence électromagnétique | Réduit le bruit affectant les circuits sensibles |
| Structure de gestion thermique en aluminium | Maintient un fonctionnement fiable dans des conditions de puissance élevée |
La structure de l'enroulement interne est le facteur clé qui différencie les résistances à faible inductance des conceptions bobinées conventionnelles. DUFEW adopte le principe d'enroulement bifilaire Ayrton-Perry, utilisant deux fils de résistance enroulés dans des directions opposées pour réduire les champs magnétiques générés lors du flux de courant.
En permettant aux champs magnétiques des deux enroulements de s'annuler partiellement, cette structure réduit considérablement le flux magnétique net et minimise l'inductance parasite, permettant une réponse électrique plus rapide et des performances améliorées dans les applications de commutation à grande vitesse.
Les systèmes de commutation haute fréquence subissent souvent des changements de courant rapides, où une inductance parasite peut générer des pics de tension indésirables et affecter la stabilité du circuit. Les résistances à faible inductance DUFEW sont conçues pour gérer efficacement l'énergie transitoire, supprimer les pics de commutation, améliorer la stabilité de la forme d'onde et réduire les contraintes sur les composants semi-conducteurs sensibles.
Ils sont particulièrement adaptés pour :
- Circuits onduleurs IGBT
- Systèmes de commutation MOSFET
- Convertisseurs de puissance PWM
- Charges électroniques haute fréquence
Lors d'un fonctionnement de freinage régénératif ou dynamique, l'énergie excédentaire doit être déchargée rapidement pour maintenir la stabilité du système. La structure à faible inductance améliore la réponse au freinage, réduit les interférences de commutation et aide à protéger les modules de puissance de l'onduleur contre les contraintes électriques transitoires.
Dans les systèmes d'alimentation haute fréquence, l'inductance parasite peut affecter les formes d'onde de commutation et l'efficacité globale. Les résistances à faible inductance DUFEW offrent des caractéristiques de réponse rapide pour des applications telles que les circuits d'amortissement, les circuits de limitation de courant et les circuits d'absorption d'impulsions.
Pour les systèmes de test électroniques, les caractéristiques de réponse des composants de résistance influencent directement la précision des mesures. La conception optimisée à faible inductance permet d'obtenir une réponse d'impulsion plus précise, de réduire la distorsion du signal et d'améliorer la répétabilité des tests.
| Structure | Fonction |
|---|---|
| Fil de résistance en alliage | Fournit des caractéristiques de résistance stables |
| Enroulement bifilaire symétrique | Réduit le couplage magnétique |
| Couche isolante en mica | Sépare les couches sinueuses et améliore la stabilité |
| Remplissage thermique en quartz | Améliore la conduction thermique |
| Boîtier en aluminium | Fournit une protection mécanique et une gestion thermique |
| Paramètre | Spécification |
|---|---|
| Type de produit | Résistance plaquée aluminium non inductive |
| Caractéristique principale | Performances à faible inductance |
| Technologie de bobinage | Enroulement bifilaire Ayrton-Perry |
| Plage de puissance | 50W-6KW |
| Plage de résistance | 0,01Ω -- 120kΩ |
| Tension de fonctionnement | ≤1200V |
| Tolérance à la résistance | ±3 %, ±5 %, ±10 % |
| Coefficient de température | ≤300 ppm/℃ |
| Matériau du boîtier | Alliage d'aluminium |
| Matériau isolant | Composé ignifuge haute température |
| Rigidité diélectrique | 2500 VCA / 60 s |
| Résistance d'isolation | ≥100 MΩ |
| Standard | GB-5792 |
| Article de comparaison | Résistance à revêtement en aluminium non inductive DUFEW | Résistance bobinée conventionnelle |
|---|---|---|
| Réponse actuelle | Conçu pour les changements rapides de courant | Limité par une inductance parasite |
| Effet magnétique | Les champs magnétiques opposés s’annulent | Les champs magnétiques s'accumulent |
| Performances de commutation | Convient aux circuits haute fréquence | Convient principalement aux applications basse fréquence |
| Contrôle EMI | Risque d’interférence électromagnétique réduit | Génération de bruit plus élevée |
| Protection des semi-conducteurs | Aide à réduire les pics de tension | Peut augmenter le stress transitoire |
| Industrie | Utilisation typique |
|---|---|
| Électronique de puissance | Absorption d'énergie haute fréquence |
| Systèmes de recharge pour véhicules électriques | Circuits de protection de commutation |
| Onduleurs solaires | Décharge d'énergie CC |
| Systèmes d'énergie éolienne | Protection du convertisseur |
| Servomoteurs | Freinage dynamique |
| Automatisation industrielle | Systèmes de contrôle à grande vitesse |
| Équipement de laboratoire | Test d'impulsion de précision |
DUFEW prend en charge le développement de résistances non inductives personnalisées en fonction des exigences de l'application.
Personnalisation disponible :
| Article personnalisé | Possibilités |
|---|---|
| Valeur de résistance | 0,01Ω-120kΩ |
| Puissance nominale | 50W-6KW |
| Exigence d'inductance | Conception personnalisée à faible inductance |
| Dimensions | Boîtier standard ou spécial |
| Terminaux | Bornes en acier inoxydable ou fils haute température |
| Paramètres électriques | Personnalisé selon les exigences du circuit |
Parce que des changements rapides de courant peuvent générer une inductance parasite dans les résistances conventionnelles, provoquant des pointes de tension et du bruit électrique. Les résistances non inductives minimisent ces effets et améliorent la stabilité du circuit.
La principale différence réside dans la technologie de bobinage interne. DUFEW utilise un enroulement bifilaire Ayrton-Perry pour réduire l'interaction du champ magnétique, tandis que les résistances standard utilisent généralement un enroulement unidirectionnel conventionnel.
Oui. Ils sont couramment utilisés dans les circuits de freinage d'onduleurs, les circuits d'absorption d'impulsions et les systèmes électroniques de puissance nécessitant une réponse rapide.
Oui. DUFEW propose une personnalisation OEM pour la valeur de résistance, la puissance nominale, les dimensions mécaniques, les bornes et les exigences de faible inductance.
