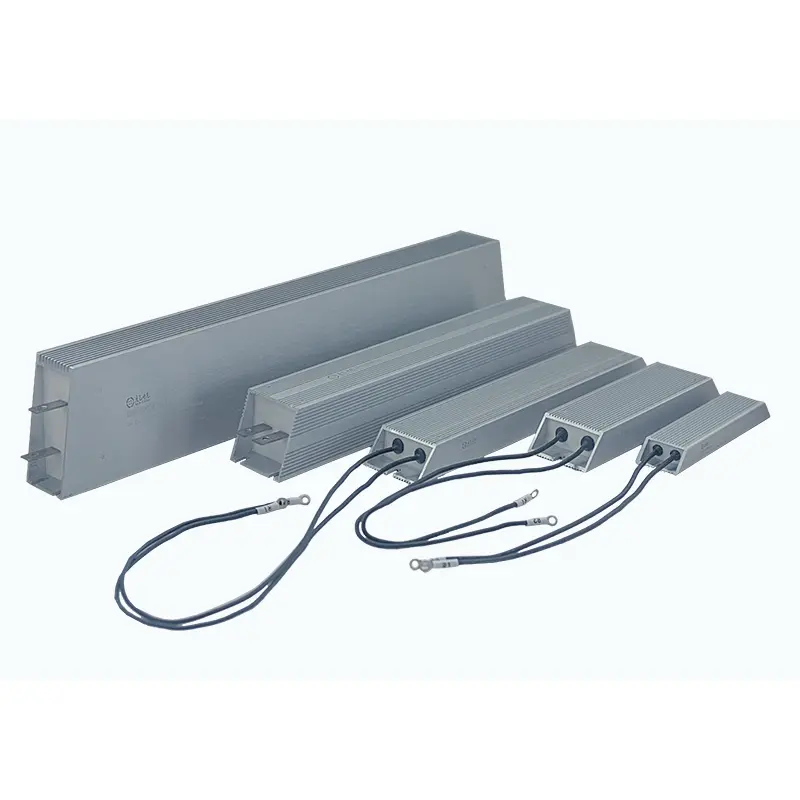

Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.
Les systèmes électriques industriels fonctionnent souvent sous de lourdes charges, des freinages fréquents, des vibrations et des températures élevées. Pour garantir un fonctionnement fiable dans ces environnements exigeants, la résistance trapézoïdale à revêtement en aluminium DUFEW combine un boîtier en aluminium robuste avec une structure thermique interne optimisée qui transfère efficacement la chaleur tout en protégeant l'élément de résistance de la poussière, de l'humidité, des vibrations et des impacts mécaniques.
L'élément de résistance est fabriqué à partir d'un fil en alliage nickel-chrome (Ni-Cr) ou Constantan enroulé avec précision, monté sur un noyau isolant haute température. Après isolation électrique avec des feuilles de mica, l'ensemble est entièrement encapsulé dans un boîtier trapézoïdal en aluminium utilisant un mélange spécialement formulé de sable de quartz de haute pureté et de résine haute température. Cette structure crée un chemin de conduction thermique efficace, transférant rapidement la chaleur interne aux ailettes de refroidissement externes tout en protégeant la résistance de l'oxydation et de la contamination environnementale.
Conçue pour l'automatisation industrielle et les équipements lourds, la résistance prend en charge à la fois les connexions de bornes en acier inoxydable et de câbles à haute température, permettant une installation flexible dans les systèmes de freinage VFD, les servomoteurs, les armoires de commande de moteur, les bancs de charge, les équipements d'énergie renouvelable et les systèmes de distribution d'énergie industriels.
Contrairement aux résistances rectangulaires classiques en aluminium, le boîtier trapézoïdal est spécialement conçu pour améliorer à la fois l'efficacité du refroidissement et la stabilité mécanique dans les environnements industriels.
Le profil trapézoïdal augmente la surface de refroidissement externe, permettant à la chaleur de se dissiper plus efficacement par convection naturelle et améliorant les performances de fonctionnement continu.
L'élément de résistance est complètement scellé à l'intérieur du boîtier en aluminium, offrant une excellente résistance à la poussière, à l'humidité, aux vibrations et à l'oxydation tout en prolongeant la durée de vie du produit.
Une base de montage plus large offre un support mécanique plus solide, réduisant les mouvements sous vibration continue et rendant la résistance adaptée aux grues, ascenseurs, machines-outils et autres équipements lourds.
Le remplissage en sable de quartz transfère la chaleur beaucoup plus rapidement que l'air, permettant à la chaleur interne d'atteindre rapidement le boîtier en aluminium pour de meilleures performances de refroidissement. Des dissipateurs thermiques supplémentaires peuvent être installés lorsqu'une dissipation de puissance continue plus élevée est requise.
- Boîtier trapézoïdal optimisé : une surface de refroidissement plus grande améliore la dissipation naturelle de la chaleur par rapport aux résistances rectangulaires classiques en aluminium.
- Construction entièrement en pot – L'encapsulation complète protège contre la poussière, l'humidité, les vibrations, l'oxydation et les chocs mécaniques.
-Excellente conductivité thermique-le remplissage de sable de quartz transfère rapidement la chaleur interne au boîtier en aluminium, supportant une densité de puissance plus élevée.
- Large plage de résistance – Disponible de 0,01 Ω à 120 kΩ avec des tolérances de résistance de ±3 %, ±5 % et ±10 %.
- Résistance mécanique fiable : la large base en aluminium assure un montage sécurisé pour les équipements fonctionnant sous des vibrations continues.
- Options de connexion flexibles - Disponibles avec des bornes en acier inoxydable ou des fils conducteurs haute température pour différentes exigences d'installation.
- Fabrication personnalisée disponible – La puissance nominale, la valeur de résistance, les dimensions, les bornes et les configurations de montage peuvent être personnalisées pour les projets OEM.
La résistance trapézoïdale à revêtement en aluminium convient aux systèmes industriels nécessitant une dissipation de puissance fiable, une résistance mécanique élevée et une stabilité à long terme.
Entraînements à fréquence variable (VFD), servomoteurs, circuits de freinage moteur et systèmes de dissipation d'énergie régénérative.
Grues, ascenseurs, laminoirs, machines minières, compresseurs et autres équipements fonctionnant dans des conditions fréquentes de vibrations et de freinage.
Bancs de charge, tests d'alimentation, systèmes de décharge de batterie, simulation de charge dynamique et bancs de test industriels.
Équipements de stockage d'énergie, onduleurs photovoltaïques, convertisseurs d'énergie éolienne, équipements de charge et systèmes de conversion d'énergie.
Armoires électriques, équipements de distribution, systèmes d'automatisation et machines OEM nécessitant des résistances de puissance compactes, étanches et de haute fiabilité.
Une installation correcte est essentielle pour obtenir des performances thermiques optimales et une longue durée de vie.
Confirmez que la valeur de résistance, la puissance nominale, la tension de fonctionnement et les dimensions répondent aux exigences de l'équipement avant l'installation.
Vérifiez que le boîtier en aluminium, les bornes et les trous de montage ne sont pas déformés, fissurés ou endommagés lors du transport.
Installez fermement la résistance à l'aide des trous de montage sur la base. Assurez-vous que la surface de montage est plate et rigide pour maintenir une bonne stabilité mécanique.
Pour les applications de puissance moyenne et élevée, appliquez une fine couche de pâte thermique entre la base de la résistance et la plaque de montage ou le dissipateur thermique pour améliorer le transfert de chaleur.
Connectez solidement les bornes ou les fils conducteurs et vérifiez que toutes les connexions électriques sont bien serrées pour éviter une résistance de contact excessive.
Installez la résistance dans un endroit bien ventilé. Pour les armoires électriques fermées, un refroidissement par air pulsé est recommandé lors d'un fonctionnement à puissance élevée.
Mesurez la valeur de la résistance avant de mettre le circuit sous tension et surveillez la température de fonctionnement lors de la mise en service initiale.
L'élément de résistance est enroulé avec précision à l'aide d'un fil en alliage nickel-chrome (Ni-Cr) ou Constantan de haute qualité pour fournir des performances électriques stables, une capacité de surcharge élevée et une longue durée de vie.
Une couche d'isolation en mica durable isole électriquement le fil de résistance du boîtier en aluminium tout en conservant une excellente rigidité diélectrique à des températures élevées.
La cavité interne est remplie de sable de quartz de haute pureté et de résine résistante à la chaleur, créant un chemin de conduction thermique efficace qui transfère rapidement la chaleur de l'élément de résistance au boîtier en aluminium.
Le boîtier en aluminium extrudé présente un profil trapézoïdal optimisé qui augmente la surface de refroidissement et améliore la convection naturelle de l'air par rapport aux boîtiers rectangulaires classiques.
Disponible avec des bornes en acier inoxydable ou des fils conducteurs haute température pour répondre à différentes exigences d'installation et de câblage.
| Code modèle | Description | Exemple |
|---|---|---|
| VOITURE | Série de résistances trapézoïdales à revêtement en aluminium | VOITURE |
| 1500W | Puissance nominale | 1500W |
| 27R | Résistance nominale | 27Ω |
| J | Tolérance à la résistance | J = ±5 % (Facultatif : H = ±3 %, K = ±10 %) |
| Paramètre | Spécification |
|---|---|
| Plage de puissance | 50W--6kW |
| Tension de fonctionnement | ≤1200V |
| Plage de résistance | 0,01Ω--120kΩ |
| Tolérance à la résistance | ±3% / ±5% / ±10% |
| Indice de protection | IP00 |
| Coefficient de température (TCR) | ≤300 ppm/°C |
| Indice ignifuge | UL94V-2 |
| Standard | GB/T 5792 |
| Caractéristiques | Conditions d'essai | Performance |
|---|---|---|
| Tension de tenue diélectrique | 2500 VCA / 50 Hz / 60 s | Courant de fuite ≤10mA |
| Résistance d'isolation | 1000 V CC | ≥100 MΩ |
| Surcharge de courte durée | 10 × puissance nominale pendant 5 secondes | Aucun dommage visible |
| Durée de vie de la charge | Fonctionnement cyclique (10 s ON / 90 s OFF) | ＞9 000 heures |
| Résistance à la chaleur humide | 40°C ±2°C, 90--95% HR, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Cyclage rapide de la température | -55°C / 55°C / 155°C, 15 minutes chacun, 5 cycles | ΔR ≤ ±(2%R + 0,05Ω) |
| Résistance à la chaleur | 350°C pendant 2 heures | Aucune décoloration ou dommage visible |
| Coefficient de température | Charge nominale par rapport à la résistance au froid | ＜300 ppm/°C |
| Résistance aux flammes | 10 × puissance nominale pendant 5 minutes | Pas d'allumage ou de flamme nue |
| Caractéristiques | Conditions d'essai | Performance |
|---|---|---|
| Force terminale | 45N/30s | Aucun desserrage ni dommage visible |
| Résistance aux vibrations | 5--200 Hz, 1 g, 98 m/s² | Aucun dommage structurel visible |
| Résistance à la chaleur de soudure | Bornes immergées dans une soudure à 350 ± 5°C pendant 3 secondes | ΔR ≤ ±(1%R + 0,05Ω) |
| Apparence | Inspection visuelle | Aucun dommage visible, marquage clair |
| Soudabilité | Bornes immergées dans une soudure à 235 ± 5°C pendant 5 secondes | Couverture de soudure ≥95 % |
| Article de comparaison | Résistance trapézoïdale recouverte d'aluminium | Résistance rectangulaire conventionnelle en aluminium |
|---|---|---|
| Conception de logements | Le profil trapézoïdal augmente la zone de dissipation thermique et l'efficacité du flux d'air | Boîtier rectangulaire standard avec une surface de refroidissement plus petite |
| Gestion thermique | La construction remplie de quartz transfère rapidement la chaleur au boîtier en aluminium pour des températures de fonctionnement plus stables | La dissipation thermique dépend principalement de la surface du boîtier, ce qui entraîne une efficacité thermique moindre |
| Stabilité de montage | La base large offre une excellente stabilité mécanique pour les équipements sujets aux vibrations | La base plus étroite offre une moindre résistance aux vibrations |
| Protection de l'environnement | La construction entièrement scellée résiste à la poussière, à l'humidité, à l'oxydation et à la contamination mécanique | L'étanchéité standard offre une protection limitée dans les environnements industriels difficiles |
| Capacité de haute résistance | Valeurs de résistance disponibles jusqu'à 120 kΩ avec des performances stables | Les options à haute résistance sont généralement plus limitées |
R : Le boîtier trapézoïdal en aluminium augmente la surface de refroidissement externe et améliore la circulation naturelle de l'air autour de la résistance. Il fournit également une base de montage plus large pour une meilleure stabilité mécanique, ce qui le rend adapté aux équipements industriels lourds.
R : Oui. L'encapsulation remplie de quartz transfère efficacement la chaleur interne au boîtier en aluminium, permettant à la résistance de résister aux cycles de freinage répétitifs et aux surcharges à court terme tout en conservant des performances fiables.
R : Oui. Des interrupteurs thermiques ou des capteurs de température intégrés en option peuvent être intégrés sur demande pour fournir une protection supplémentaire contre la surchauffe pour les applications sans surveillance ou critiques pour la sécurité.
R : Oui, à condition que toutes les résistances aient des spécifications identiques. Une ventilation uniforme, un câblage équilibré et une dissipation thermique appropriée doivent être maintenus pour garantir une répartition uniforme de la charge et une fiabilité à long terme.
- Fabricant professionnel de résistances de puissance avec des années d’expérience dans l’électronique de puissance industrielle.
- Personnalisation OEM et ODM pour la résistance, la puissance nominale, les dimensions, les bornes et les options de montage.
- Contrôle de qualité strict avec tests électriques et mécaniques complets avant expédition.
- Production rapide et approvisionnement stable pour les modèles standard et les projets personnalisés.
- Support technique pour aider les clients à sélectionner la solution de résistance la plus adaptée à leur application.
