Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.
Pendant le processus de freinage d'un système d'entraînement à fréquence variable, le moteur peut générer de l'énergie régénérative lorsque la vitesse de rotation diminue. Si cette énergie ne peut pas être consommée efficacement, la tension du bus DC augmentera et pourra déclencher la protection de l’onduleur.

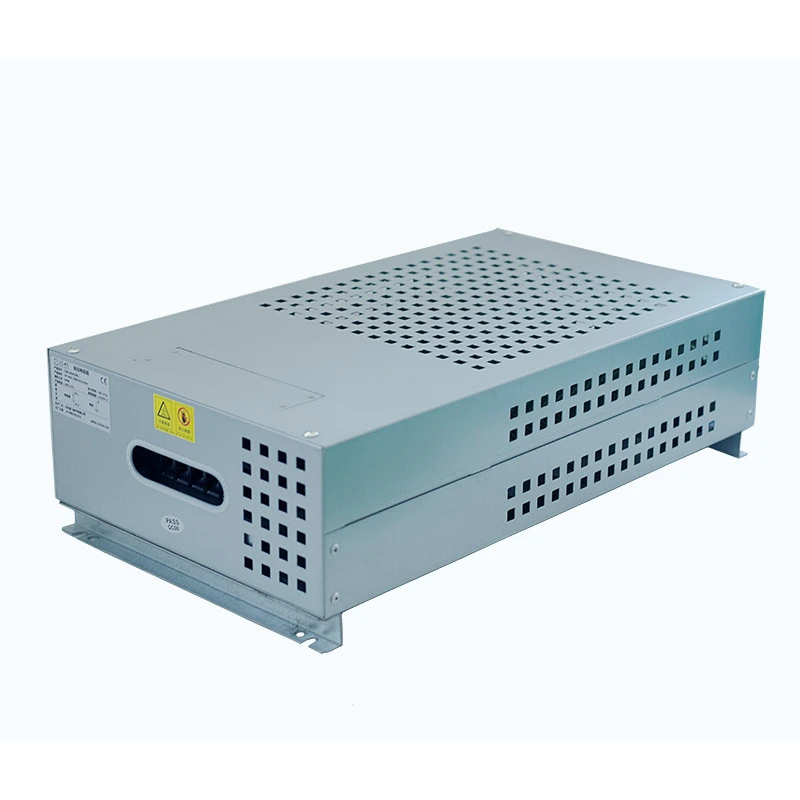

Le boîtier de résistance de freinage électrique Dufew est conçu pour fonctionner avec des unités de freinage afin de dissiper cet excès d'énergie à travers des éléments de résistance. Les résistances ondulées internes sont assemblées selon les valeurs de puissance et de résistance requises, tandis que le boîtier métallique offre une protection mécanique et améliore la dissipation thermique.
La conception intégrée combine des éléments de résistance, des bornes de connexion et des composants de protection contre la température en une seule unité complète, simplifiant l'installation et améliorant la fiabilité du système dans les applications industrielles.
| Paramètre | Spécification |
|---|---|
| Puissance nominale | 1 kW-30 kW |
| Tension de fonctionnement | ≤1200V |
| Plage de résistance | 0,01Ω-1kΩ |
| Tolérance à la résistance | ±3 %, ±5 %, ±10 % |
| Degré de protection | IP20 / IP23 (personnalisable) |
| Coefficient de température | ≤300 ppm/℃ |
| Qualité ignifuge | UL94V-2 |
| Standard | GB-5792 |
Les éléments de résistance ondulés internes sont disposés et fixés de manière professionnelle à l'intérieur du boîtier pour fournir des performances électriques stables. La conception intégrée simplifie l'installation et élimine le besoin d'assemblage de résistances supplémentaires sur le site du client.
L'enceinte adopte des ouvertures de ventilation et un espacement interne optimisé pour améliorer la circulation de l'air. Lors de cycles de freinage de courte durée à haute puissance, la structure offre une capacité de stockage de chaleur suffisante et aide à évacuer rapidement la chaleur accumulée.
Un interrupteur de protection contre la température est installé à proximité des composants chauffants. Lorsque la température interne dépasse la valeur de sécurité prédéfinie, le système de protection déconnecte le circuit pour réduire le risque de surchauffe.
Le boîtier de résistance prend en charge différentes méthodes d'installation, notamment le montage au sol et l'installation sur une plate-forme d'équipement. Les trous de montage standard facilitent l'intégration avec les systèmes de contrôle industriels.
- Conçu pour les applications de freinage VFD : correspond aux systèmes de freinage à onduleur courants pour gérer efficacement l'énergie régénérative.
- Protection stable contre les surtensions : dissipe l'excès d'énergie généré lors de la décélération du moteur et des arrêts d'urgence.
- Forte capacité de surcharge d'impulsions : convient aux accélérations, freinages et fonctionnements intermittents à haute puissance.
- Configuration de résistance modulaire : prend en charge des combinaisons personnalisées de puissance et de résistance en fonction des conditions de fonctionnement.
- Conception de protection intégrée : comprend des bornes de connexion et des composants de protection contre la température pour un fonctionnement plus sûr.
- Performances industrielles fiables : Convient aux équipements lourds fonctionnant sous des cycles de freinage continus.
Les solutions de résistance de freinage Dufew conviennent aux équipements industriels qui nécessitent une dissipation d'énergie contrôlée lors de la décélération, de l'arrêt ou des changements de charge dynamiques. Ils sont couramment intégrés aux systèmes de levage, aux équipements de manutention, aux machines industrielles, aux systèmes de test d'électronique de puissance et aux applications d'énergie renouvelable.
Pour les ascenseurs, les grues à tour, les palans, les plates-formes élévatrices et les treuils, la résistance absorbe l'énergie régénérative générée lors de l'abaissement et de la décélération, aidant ainsi le système d'entraînement à maintenir un fonctionnement stable pendant les cycles fréquents de démarrage-arrêt et de changement de charge.
Les convoyeurs à bande, les gerbeurs-récupérateurs et les équipements de transport lourds nécessitent souvent un freinage contrôlé lors de la manipulation de charges volumineuses ou en mouvement. La solution de résistance aide à dissiper l’énergie régénérative et prend en charge une décélération fiable dans les opérations continues de manutention de matériaux.
Les laminoirs, les centrifugeuses, les machines de moulage par injection, les équipements CNC et autres machines motorisées peuvent générer une énergie régénérative substantielle lors de changements rapides de vitesse. Une résistance de freinage correctement configurée contribue à améliorer les performances de freinage et à protéger le système d'entraînement associé.
La solution peut également être intégrée dans des systèmes de test de charge haute puissance et des plates-formes de test de vieillissement des équipements électriques, où une résistance contrôlée est requise pour simuler les charges de fonctionnement et évaluer les performances des équipements dans des conditions définies.
Les convertisseurs d'énergie éolienne, les systèmes de traction ferroviaire et les équipements de gestion de l'énergie peuvent nécessiter une dissipation d'énergie fiable pendant le freinage, le réglage ou les conditions de fonctionnement transitoires. Des configurations de résistance personnalisées peuvent être adaptées aux exigences de tension, de puissance et de cycle de service de ces systèmes.
| Élément de performance | Conditions d'essai | Exigence |
|---|---|---|
| Rigidité diélectrique | 2500 VCA, 50 Hz/60 S | Courant de fuite ≤10mA |
| Résistance d'isolation | 1000 V CC | ≥100 MΩ |
| Surcharge de courte durée | 10 fois la puissance nominale, 5S | Aucun dommage visible |
| Durée de vie de la charge | Fonctionnement cyclique | >9000h |
| Test de chaleur humide | 40 ℃ ± 2 ℃, 90 % à 95 % HR, 100 heures | △R≤±(1%R+0,05Ω) |
| Cyclisme de température | -55 ℃/55 ℃/155 ℃ cyclisme | △R≤±(2%R+0,05Ω) |
| Résistance à la chaleur | 350℃/2h | Aucun dommage évident |
| Coefficient de température | Condition de charge nominale | <300 ppm/℃ |
| Élément de performance | Conditions d'essai | Exigence |
|---|---|---|
| Force terminale | 45N/30S | Aucun jeu ni dommage |
| Résistance aux vibrations | 5-200Hz, 1g | Aucun dommage structurel |
| Résistance thermique de soudure | 350 ± 5 ℃, 3S | Aucun dommage visible |
| Soudabilité | 235 ± 5 ℃, 5S | Couverture de soudure >95 % |
Dufew propose des solutions de résistance de freinage personnalisées en fonction des spécifications de l'onduleur, des conditions de fonctionnement et des exigences d'installation. Les configurations peuvent être ajustées en fonction de la puissance nominale, de la valeur de résistance, de la tension, des dimensions du boîtier, du niveau de protection, de la structure d'installation, de la disposition des bornes et du type d'élément de résistance.
La même plate-forme de boîtier peut accueillir différents éléments de résistance, notamment des types ondulés, à boîtier en aluminium et tubulaires, permettant d'adapter la configuration à la capacité de puissance requise, aux conditions thermiques et à l'environnement d'application.
Dufew Electric intègre l'assemblage d'éléments de résistance, la fabrication de boîtiers, les tests électriques et l'inspection finale dans un processus de production standardisé. Chaque étape est contrôlée pour maintenir des performances électriques, une qualité mécanique et une fiabilité de livraison constantes pour les applications industrielles personnalisées.
Le processus de fabrication est soutenu par un atelier professionnel de composants électriques, des procédures d'assemblage standardisées, des tests de performances complets, une capacité de production personnalisée et un emballage standard pour l'exportation. Ces capacités permettent à Dufew de gérer des projets depuis la configuration des résistances jusqu'à la livraison de l'armoire finie.
Dufew sélectionne les méthodes d'emballage en fonction des dimensions, du poids et des exigences de transport du produit, en utilisant une fixation interne sécurisée et des structures de protection pour réduire le risque d'impact lors de la manipulation. Le packaging convient aussi bien aux expéditions internationales qu’aux commandes groupées et aux projets industriels personnalisés.
| Article de comparaison | Boîte de résistance de freinage | Résistance de charge/résistance individuelle |
|---|---|---|
| Objectif de la demande | Conçu pour le freinage régénératif de l'onduleur et le contrôle de la tension du bus CC | Principalement utilisé pour les tests de charge généraux ou les applications indépendantes |
| Gestion de l'énergie | Optimisé pour les impulsions de freinage de courte durée et à haute puissance | Généralement conçu pour une dissipation de puissance continue |
| Intégration du système | Ensemble complet avec boîtier et composants de protection | Nécessite une installation et une conception de protection supplémentaires |
| Protection contre la température | Surveillance de la température et protection de sécurité intégrées | La protection dépend de la conception du système externe |
| Adaptabilité industrielle | Convient aux ascenseurs, aux grues et aux systèmes d'entraînement lourds | Plus adapté aux environnements de test standard |
Dufew Electric suit des procédures strictes de gestion de la qualité pour garantir la fiabilité et la cohérence des produits.
Le contrôle qualité couvre :
- Contrôle des matières entrantes
- Suivi du processus de production
- Tests de performances électriques
- Inspection du produit final
Les certificats et rapports de tests sont disponibles selon les exigences du client.
Une résistance de freinage absorbe l'énergie régénérative générée lorsqu'un moteur décélère ou s'arrête. Il convertit l'énergie électrique excédentaire en chaleur, aidant ainsi à prévenir les défauts de surtension du bus CC et à améliorer la fiabilité de l'onduleur.
Le niveau de protection standard est IP20 ou IP23. Des niveaux de protection plus élevés peuvent être personnalisés en fonction des conditions d’installation, telles que les environnements extérieurs ou les zones industrielles poussiéreuses et humides.
Oui. La structure du boîtier peut être configurée avec différents éléments de résistance, notamment des résistances ondulées, des résistances en boîtier en aluminium et des résistances tubulaires, en fonction de l'application requise.
Oui. Plusieurs unités peuvent être connectées en parallèle lorsque la puissance nominale, la valeur de résistance et les conditions d'installation correspondent correctement pour garantir un partage de charge équilibré et une dissipation thermique fiable.
Dufew contrôle la qualité grâce à l'inspection des matériaux, aux processus de fabrication standardisés, aux tests électriques et à l'inspection finale pour garantir des performances stables des produits pour les applications industrielles.
