Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.
Un boîtier de résistance de charge est un dispositif de test électrique qui utilise des éléments de résistance pour simuler les conditions réelles de consommation électrique des équipements électriques. En convertissant l'énergie électrique en chaleur contrôlée pendant le fonctionnement, il permet aux ingénieurs d'évaluer la stabilité de sortie, la capacité de charge, la réponse aux surcharges, les fonctions de protection et la fiabilité de fonctionnement à long terme.
Contrairement aux solutions de résistance de freinage qui sont principalement conçues pour absorber l'énergie régénérative provenant de la décélération du moteur, un boîtier de résistance de charge fonctionne comme une charge de test contrôlable pour vérifier les performances des sources d'alimentation et des équipements de conversion de puissance.
L'ensemble de résistance interne se compose de plusieurs éléments de résistance ondulés disposés via des connexions en série et en parallèle pour obtenir différentes configurations de charge. Les sections de charge indépendantes permettent aux utilisateurs d'ajuster les conditions de test en commutant différents groupes de résistances sans modifier la structure matérielle globale.
Le processus de travail peut être décrit comme suit :
Sortie de l'équipement électrique → Entrée du boîtier de résistance de charge → Consommation de charge de résistance → Évaluation des données de performance

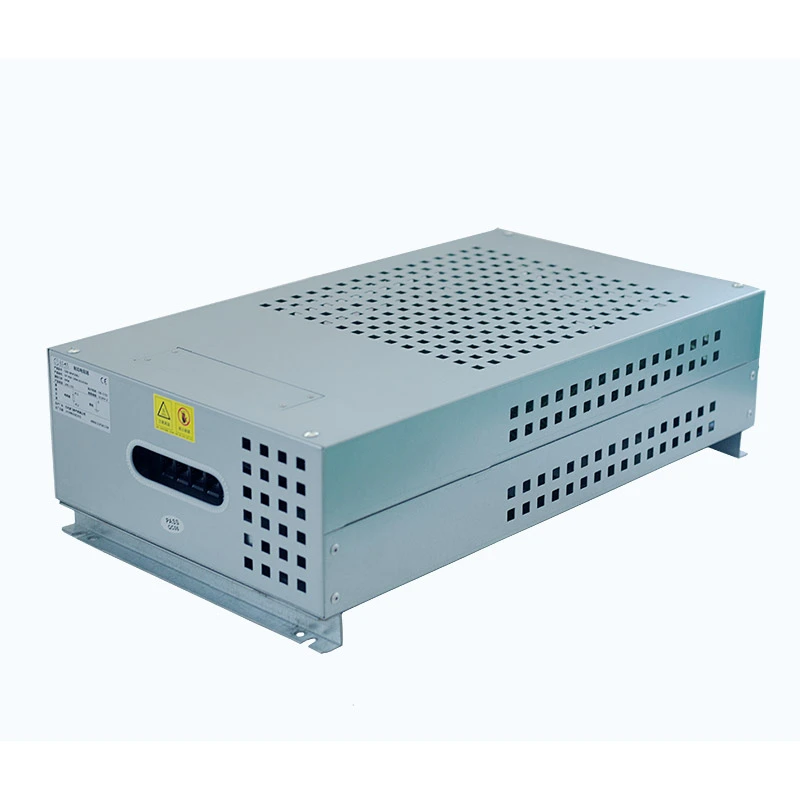

Le boîtier est fabriqué en tôle d'acier revêtue d'aluminium et de zinc, offrant une protection mécanique, une dissipation thermique efficace, une résistance à la corrosion et une installation pratique. Un bornier dédié est intégré pour la connexion électrique externe, tandis qu'un refroidissement par air forcé en option est disponible pour les applications nécessitant un fonctionnement continu à haute puissance.
| Paramètre | Spécification |
|---|---|
| Plage de puissance | 1KW-30KW |
| Tension de fonctionnement | ≤1200V |
| Plage de résistance | 0,01Ω --- 1KΩ |
| Tolérance à la résistance | ±3/±5/±10 |
| Degré de protection | IP20/IP23 |
| Coefficient de température | ≤300 ppm/℃ |
| Qualité ignifuge | UL94V-2 |
| Conformité aux normes | GB-5792 |
L'équipement fournit des conditions de charge contrôlées pour vérifier la capacité de sortie nominale de l'onduleur, la réponse aux surcharges, la stabilité de la tension et les performances de fonctionnement de longue durée. En appliquant différents niveaux de charge, les ingénieurs peuvent évaluer le comportement de l'onduleur dans des conditions qui représentent plus fidèlement les exigences de fonctionnement réelles.
En tant que charge électrique artificielle, l'équipement peut être utilisé pour vérifier la capacité du générateur avant la mise en service ou pendant la maintenance programmée. Les applications typiques incluent les tests de générateurs diesel, l'inspection du système d'alimentation de secours et les tests d'acceptation en usine, permettant de confirmer les performances de sortie dans des conditions de charge définies.
La charge résistive contrôlée permet aux ingénieurs d'évaluer la capacité de courant de sortie, les performances thermiques, les fonctions de protection et la fiabilité de fonctionnement à long terme des onduleurs et des alimentations. Les conditions de charge réglables prennent également en charge les tests à différentes étapes du fonctionnement de l'équipement.
Le système fournit des charges de décharge contrôlées pour les systèmes de batteries, les équipements PCS et les systèmes de gestion de l'énergie, permettant aux ingénieurs d'évaluer les performances de décharge et la stabilité de fonctionnement dans des conditions électriques spécifiées.
Les circuits internes sont divisés en plusieurs groupes de charges indépendants, permettant d'ajuster progressivement la puissance en fonction du profil de test requis. Cette configuration prend en charge des combinaisons de charges flexibles, des conditions de test reproductibles et une isolation plus facile des défauts lorsque des sections individuelles nécessitent une inspection.
Le système peut reproduire différentes conditions de charge, depuis le fonctionnement à faible charge jusqu'aux tests de surcharge à pleine charge et à court terme, permettant aux ingénieurs d'évaluer les performances de l'équipement sur une plage de fonctionnement plus large.
| Conditions d'essai | But |
|---|---|
| Charge légère | Vérifier le fonctionnement à faible consommation |
| Demi-charge | Vérifiez les performances à charge moyenne |
| Pleine charge | Confirmer la capacité nominale |
| Surcharge | Évaluer la capacité de protection |
La structure de terminal intégrée peut être configurée pour les applications de test AC et DC, offrant une plus grande flexibilité lors du test de différents types d'équipements électriques. Avec une tension de fonctionnement maximale de 1 200 V, le système peut répondre à une gamme d'exigences de tests de puissance industrielle sans nécessiter de modifications de la structure de base de la résistance.
Avant l'installation, sélectionnez la puissance nominale, la valeur de résistance et le niveau de protection appropriés en fonction de la puissance de sortie de l'équipement testé, des conditions de test requises et de l'environnement d'installation. Une bonne correspondance des spécifications est essentielle pour une dissipation d’énergie sûre pendant les tests.
Inspectez le boîtier, les borniers et le système de refroidissement avant l'installation pour confirmer que l'équipement est intact et prêt à fonctionner. Tout dommage ou anomalie visible doit être réparé avant le branchement électrique.
Installez l'équipement dans un endroit bien ventilé avec un espace suffisant pour la dissipation de la chaleur. La zone d'installation doit être tenue à l'écart des matériaux inflammables, des conditions de circulation d'air restreintes et de l'humidité excessive qui pourraient affecter la sécurité du fonctionnement.
Utilisez les trous de montage fournis sur le boîtier pour installer solidement l'unité sur le sol ou sur la plate-forme de test désignée. La structure de montage doit être adaptée au poids de l'équipement et aux conditions de fonctionnement.
Connectez les bornes de sortie de l'équipement testé aux bornes d'entrée de charge conformément au schéma de câblage fourni. Pour les applications CC, la polarité doit être confirmée, tandis que toutes les connexions aux bornes doivent être correctement serrées et connectées avec des câbles adaptés au courant attendu.
Après avoir vérifié la connexion électrique complète, commencez le test à un faible niveau de charge et augmentez progressivement les sections de charge active conformément à la procédure de test. Pendant le fonctionnement, surveillez la température de la résistance et les autres conditions de fonctionnement pertinentes pour vous assurer que l'équipement reste dans la plage spécifiée.
La boîte de résistance de charge Dufew est conçue pour les tests électriques de longue durée et subit une vérification des performances électriques et mécaniques avant la livraison. Les tests se concentrent sur les caractéristiques de résistance, la sécurité électrique, l'intégrité mécanique et le fonctionnement stable dans différentes conditions de charge, contribuant ainsi à garantir des performances fiables dans les environnements de tests industriels.
| Caractéristiques électriques | Conditions d'essai | Performance |
|---|---|---|
| Rigidité diélectrique | 2500VAC/50Hz/60S | Courant de fuite ≤10mA |
| Résistance d'isolation | 1000 V CC | Résistance d'isolation ≥100MΩ |
| Surcharge de courte durée | 10 fois la puissance nominale 5S | Aucun dommage visible |
| Durée de vie de charge à long terme | Fonctionnement cyclique (Décharge 10S, Intervalle 90S) | Plus de 9000h |
| Chaleur humide en régime permanent | 40℃±2/90%-95%HR/100h | △R≤±（1%R+0,05Ω） |
| Changement rapide de température | -55℃, 55℃, 155℃ chacun pendant 15 minutes, 5 cycles | △R≤±（2%R+0,05Ω） |
| Résistance à la chaleur | 350℃/2h | Aucune décoloration ou dommage évident |
| Coefficient de température | Comparaison entre la résistance sous charge nominale et la résistance statique | Moins de 300 ppm/℃ |
| Ignifuge | 10 fois la puissance nominale pendant 5 minutes | Lueur rouge mais pas de flamme |
La structure du boîtier est conçue pour résister aux environnements de transport, d’installation et d’exploitation industrielle. Les tests mécaniques garantissent que le système de terminaux et la structure du boîtier maintiennent leur fiabilité pendant une utilisation à long terme.
| Caractéristiques mécaniques | Conditions d'essai | Performance |
|---|---|---|
| Force terminale | 45N/30S | Aucun relâchement ni dommage visible |
| Résistance aux vibrations | 5-200 Hz, 1 g, 98 m/S² | Aucun dommage structurel visible |
| Résistance thermique de soudure | Borne en plomb immergée dans une soudure à 350 ± 5 ℃ pour 3S | △R≤±（1%R+0,05Ω） Aucun dommage externe visible, marquage clair |
| Soudabilité | Borne immergée dans une soudure à 235 ± 5 ℃ pour 5S | Couverture de soudure de la surface des bornes ≥95 % |
Différentes exigences de test nécessitent des conditions de charge différentes. Les groupes de résistances internes peuvent être configurés en plusieurs sections indépendantes, permettant aux utilisateurs d'ajuster la charge appliquée en fonction des procédures de test réelles.
Les configurations typiques incluent :
| Mode de chargement | Objectif du test |
|---|---|
| Faible charge | Vérifier les performances de démarrage et le fonctionnement à faible consommation |
| Charge moyenne | Évaluer la capacité de sortie partielle |
| Pleine charge | Confirmer les performances de puissance nominale |
| Charge de surcharge | Vérifier la réponse de la protection et la stabilité du système |
Cette conception en coupe permet aux ingénieurs d'effectuer plusieurs tests avec une seule unité au lieu de préparer plusieurs dispositifs de charge à valeur fixe.
Pour les tests de production, la vérification en laboratoire et l'évaluation de la fiabilité des équipements, les équipements de charge doivent souvent fonctionner dans des conditions continues et exigeantes. Le boîtier de résistance de charge Dufew est conçu avec des performances de résistance stables, une structure de dissipation thermique optimisée, un groupement de résistances indépendant et un refroidissement à air forcé en option pour prendre en charge les tests de longue durée à haute puissance.
Cette conception le rend adapté aux applications telles que les tests de vieillissement en usine, la vérification des performances du générateur, l'évaluation de la fiabilité de l'onduleur et les tests d'alimentation électrique, où des conditions de charge constantes sont requises.
Suzhou Dufew Electrical Co., Ltd. applique des procédures de contrôle de qualité structurées tout au long du processus de fabrication, couvrant l'inspection des matériaux, le contrôle de l'assemblage et la vérification finale des performances. Chaque étape est gérée pour garantir la fiabilité électrique, la stabilité mécanique et les performances constantes du produit.
Les matériaux entrants sont inspectés pour vérifier la qualité des éléments de résistance, des matériaux du boîtier métallique, des composants des bornes et des matériaux d'isolation avant la production.
Lors de l'assemblage, Dufew contrôle le regroupement des résistances, la fiabilité des connexions électriques, la distance d'isolation et la fixation mécanique pour garantir que le produit fini répond aux exigences techniques.
Avant la livraison, chaque unité est soumise à une vérification complète, comprenant des mesures de résistance, des tests d'isolation, des tests de rigidité diélectrique, une inspection structurelle et des contrôles de performances fonctionnelles.
Suzhou Dufew Electrical Co., Ltd. se spécialise dans les composants électroniques de puissance, notamment les résistances, les systèmes de freinage, les réacteurs, les transformateurs et les filtres de puissance. Grâce à son expérience dans les applications d'automatisation industrielle, de systèmes énergétiques et d'équipements électriques, Dufew comprend les exigences pratiques des environnements de test fiables.
Différents projets de tests nécessitent différentes configurations électriques et mécaniques. Dufew propose des solutions personnalisées en fonction de la puissance nominale, de la valeur de résistance, du niveau de tension, des étapes de charge, des exigences de refroidissement, de la structure du boîtier et des conditions d'installation, aidant ainsi les clients à obtenir des performances de test appropriées pour des équipements spécifiques.
Dufew soutient les fabricants d'équipements, les intégrateurs de systèmes, les distributeurs électriques et les utilisateurs industriels avec une assistance en ingénierie, une fabrication personnalisée et des processus de production standardisés. Ces capacités contribuent à garantir un approvisionnement stable et des solutions électriques fiables pour les applications industrielles mondiales.
Un système de test de charge nécessite non seulement une capacité de puissance suffisante, mais également une simulation de charge précise, un fonctionnement stable à long terme et un fonctionnement pratique. Par rapport aux résistances simples fixes ou aux solutions de résistance de freinage conventionnelles, Dufew Load Resistor Box offre des fonctions de test plus flexibles pour la vérification des équipements électriques.
| Dimension de comparaison | Boîte de résistance de charge | Boîte traditionnelle à résistance unique/résistance de freinage |
|---|---|---|
| Objectif principal de l'application | Conçu pour tester les équipements électriques, les tests de vieillissement et la vérification des performances des onduleurs, des générateurs, des onduleurs et des alimentations électriques. | Principalement conçu pour la consommation d'énergie lors des applications de freinage moteur ou de résistance fixe. |
| Capacité d'ajustement de la charge | Plusieurs sections de résistance indépendantes permettent une commutation de charge étape par étape pour simuler différentes conditions de fonctionnement. | Fournit généralement des valeurs de résistance fixes avec une capacité de charge réglable limitée ou inexistante. |
| Flexibilité des tests | Prend en charge la simulation de charge légère, demi-charge, pleine charge et surcharge pour une évaluation complète de l'équipement. | Principalement utilisé pour une seule condition de fonctionnement et ne peut pas simuler efficacement divers scénarios de test. |
| Compatibilité AC/DC | Conçu avec une connexion de terminal unifiée, permettant de tester les équipements d'alimentation CA et CC selon les exigences de configuration. | De nombreuses solutions sont conçues pour des applications spécifiques de bus CC ou de freinage et ont une polyvalence limitée. |
| Fonctionnement à charge continue | La structure optimisée du boîtier et la conception thermique permettent des tests de charge et un fonctionnement de vieillissement de longue durée. | De nombreux produits de résistance de freinage se concentrent sur l'absorption d'énergie de courte durée et peuvent subir une augmentation de température plus élevée lors d'une charge continue. |
| Commodité d'entretien | Les circuits de charge indépendants simplifient l'inspection et le dépannage. Les sections individuelles peuvent être vérifiées séparément pendant la maintenance. | Les structures internes fixes compliquent le dépannage et le remplacement. |
L'équipement de test de charge est principalement utilisé pour simuler des charges électriques et vérifier les performances des systèmes électriques, y compris la capacité de sortie, la stabilité et la réponse aux surcharges des générateurs, des systèmes UPS, des onduleurs et des alimentations. Les solutions de résistance de freinage sont principalement utilisées dans les systèmes d'entraînement de moteur pour absorber l'énergie régénérative pendant la décélération et éviter les surtensions du bus CC.
Le système utilise un contrôle de charge sectionnel, où les groupes de résistances internes sont divisés en circuits indépendants. En commutant différentes sections, les utilisateurs peuvent simuler diverses conditions de fonctionnement, notamment des conditions de charge légère, de charge partielle, de charge nominale et de surcharge. Cette configuration améliore la flexibilité et la répétabilité des tests.
La méthode de refroidissement est sélectionnée en fonction de la capacité électrique, de la durée de fonctionnement, de l'environnement d'installation et des exigences de dissipation thermique. Les configurations standard utilisent un flux d'air naturel, tandis qu'un refroidissement par air forcé peut être ajouté pour les applications nécessitant une puissance de sortie plus élevée ou un fonctionnement continu prolongé.
Oui. Dufew Electric peut personnaliser les valeurs de résistance, la puissance nominale, les niveaux de tension, les étapes de charge, les méthodes de refroidissement, les structures de boîtier et les configurations de terminaux en fonction des exigences de test spécifiques.
Il convient à la vérification des performances, aux tests de maintenance, aux tests de vieillissement et à l'évaluation en laboratoire des générateurs, des systèmes UPS, des onduleurs, des alimentations CC, des chargeurs, des équipements de conversion de stockage d'énergie et d'autres systèmes d'alimentation industriels.
Oui. Dufew Electric fournit une assistance technique basée sur les spécifications des équipements du client et les exigences de test, aidant à concevoir des configurations adaptées à différentes capacités de puissance, conditions électriques et environnements d'installation.
