Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.

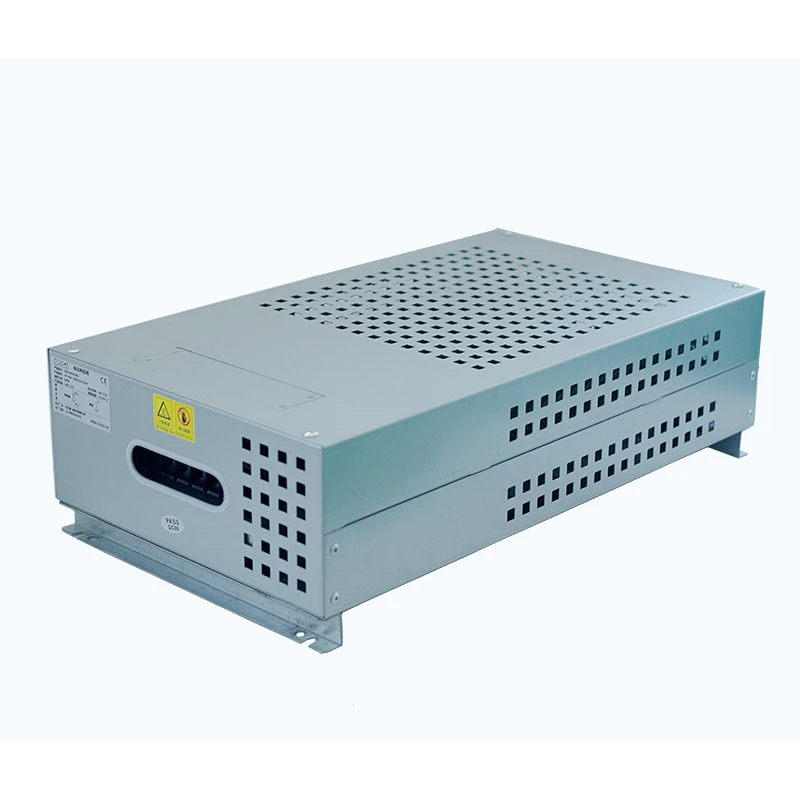

Le boîtier de résistance ondulé DUFEW est un assemblage de résistances haute puissance qui intègre plusieurs éléments de résistance ondulés via des méthodes de connexion en série et en parallèle et les fixe à l'intérieur d'un boîtier professionnel. Il est spécialement développé pour surmonter la limitation de puissance des résistances individuelles et fournir des performances d'absorption d'énergie stables pour les systèmes électriques de haute puissance.
Le boîtier de résistance prend en charge une puissance nominale maximale de 30 kW, des valeurs de résistance de 0,01 Ω à 1 KΩ et des options de précision de résistance de ±3 %, ±5 % et ±10 %. La structure interne comprend un bornier à courant élevé et un interrupteur de protection contre la température, tandis que le niveau de protection du boîtier peut être personnalisé en fonction des différentes exigences de l'application.
En tant que fabricant et fournisseur expérimenté en Chine, DUFEW propose des solutions personnalisées pour les systèmes de freinage, les entraînements à fréquence variable, les équipements d'automatisation industrielle, les ascenseurs, les grues, les laminoirs et autres applications nécessitant une dissipation efficace de l'énergie.
La structure interne du boîtier de résistance ondulé se compose de plusieurs éléments de résistance ondulés disposés via des circuits en série et en parallèle et montés solidement à l'intérieur d'un boîtier spécialement conçu. Cette configuration modulaire améliore la capacité électrique tout en maintenant des performances électriques stables et une maintenance pratique.
Le boîtier est fabriqué à partir d'une tôle d'acier revêtue d'aluminium et de zinc, qui offre une excellente résistance à la corrosion, une résistance mécanique et une capacité de dissipation thermique. La structure de ventilation intégrée permet d'optimiser le flux d'air et de maintenir une température stable pendant un fonctionnement continu.
Un bornier à courant élevé est installé à l'intérieur du boîtier de résistance pour simplifier les connexions électriques externes. L'interrupteur de protection de température intégré déconnecte automatiquement le circuit lorsque la température interne dépasse la limite de sécurité prédéfinie, évitant ainsi les dommages dus à la surchauffe.
Selon les exigences du client, DUFEW peut fournir des ventilateurs de refroidissement en option, un contrôle de groupe de résistances indépendant et des niveaux de protection personnalisés. Le produit est conçu selon la norme GB-5792 et convient aux environnements industriels exigeants.
Exemple : CRB 10KW 13.6R J
| Code | Description |
|---|---|
| CRB | Boîte de résistance ondulée/boîte de résistance de freinage |
| 10KW | Puissance nominale |
| 13,6R | Résistance nominale |
| J | Tolérance de résistance (K=10%, J=5%, H=3%) |
| Paramètre | Spécification |
|---|---|
| Plage de puissance | 1KW-30KW |
| Tension de fonctionnement | ≤1200V |
| Plage de résistance | 0,01Ω --- 1KΩ |
| Tolérance à la résistance | ±3/±5/±10 |
| Degré de protection | IP20/IP23 |
| Coefficient de température | ≤300 ppm/℃ |
| Qualité ignifuge | UL94V-2 |
| Conformité aux normes | GB-5792 |
DUFEW propose des solutions personnalisées de boîtes de résistances ondulées basées sur différentes conditions de fonctionnement industrielles. Les clients peuvent sélectionner les puissances nominales, les valeurs de résistance, les méthodes de refroidissement, les niveaux de protection et les configurations de circuits internes appropriés en fonction des exigences de leur système.
La conception modulaire permet de combiner plusieurs unités de résistance en différents niveaux de puissance, ce qui rend le produit adapté aux applications avec une énergie de freinage élevée, des accélérations et décélérations fréquentes et un fonctionnement en service continu.
Les options de personnalisation incluent :
-Puissance nominale personnalisée
- Valeur de résistance personnalisée
- Conception de circuits de résistances multigroupes
- Installation d'un ventilateur de refroidissement supplémentaire
- Structure de boîtier personnalisée
- Production OEM selon les dessins du client
Le boîtier de résistance ondulé absorbe l'énergie régénérative générée lors de la décélération du moteur et aide à prévenir les défauts de surtension du bus CC.
Conçu pour les opérations de freinage fréquentes dans les grues, les équipements de levage et les systèmes de manutention.
Fournit des performances de freinage stables pour les moteurs haute puissance fonctionnant dans des conditions de charge continue.
Convient aux systèmes d'ascenseur nécessitant des accélérations, décélérations et contrôles fréquents de la consommation d'énergie.
Utilisé comme composant de charge haute puissance fiable pour les applications de tests électriques et de dissipation d'énergie.
Le boîtier de résistance ondulé DUFEW adopte une structure de résistance interne modulaire. Plusieurs éléments de résistance sont divisés en groupes indépendants et connectés via des circuits séparés, permettant une maintenance plus facile et réduisant les coûts de remplacement.
Lorsqu'un seul groupe de résistances tombe en panne, les techniciens n'ont qu'à remplacer le module endommagé au lieu de remplacer l'ensemble du boîtier de résistances. Cette conception améliore considérablement la disponibilité des équipements et réduit les dépenses de maintenance à long terme.
Les éléments de résistance internes sont divisés en circuits séparés. Une seule section endommagée peut être remplacée indépendamment sans affecter le fonctionnement des autres groupes de résistances.
Le bornier haute intensité monté en façade permet un câblage centralisé et organisé. Les gros câbles d'alimentation peuvent être connectés et déconnectés facilement pendant l'installation, l'inspection et la maintenance.
L'interrupteur de protection de température standard déconnecte automatiquement le circuit lorsque des conditions de température anormales se produisent, évitant ainsi les dommages à la résistance causés par une surchauffe lors d'un fonctionnement sans surveillance.
Le boîtier de résistance ondulé DUFEW est spécialement conçu pour les équipements lourds nécessitant des freinages fréquents, une absorption d'énergie élevée et un fonctionnement continu prolongé.
Il convient aux applications industrielles telles que les laminoirs, les grues portuaires et les ascenseurs lourds, où les résistances de freinage doivent résister à des cycles répétés de décharge d'énergie.
Convient aux équipements soumis à des conditions de retour d'énergie fréquentes, notamment les laminoirs, les machines portuaires et les ascenseurs pour charges lourdes. La durée de vie cyclique peut dépasser 9 000 heures dans des conditions de fonctionnement spécifiées.
Pour les applications à haute puissance ou les environnements à haute température, des ventilateurs de refroidissement peuvent être installés pour améliorer l'efficacité de la dissipation thermique et maintenir un fonctionnement stable.
Les dimensions uniformes du boîtier permettent d'installer plusieurs boîtiers de résistances en parallèle, offrant ainsi une solution d'agencement soignée pour les grands systèmes de test et les équipements de contrôle électrique complets.
L'élément de résistance est fabriqué à partir de bandes de constantan ou d'alliage nickel-chrome formées dans une structure ondulée. Cette conception réduit l'inductance parasite et améliore les performances de réponse, ce qui la rend adaptée au freinage par impulsions haute fréquence et aux applications industrielles exigeantes.
La surface accrue de la bande ondulée améliore l'efficacité de la dissipation thermique, tout en maintenant un coefficient de température ≤ 300 ppm/℃ pour des performances de résistance stables pendant le fonctionnement.
Les principaux avantages comprennent des caractéristiques de faible inductance, une excellente stabilité thermique, une dissipation thermique efficace et des performances fiables dans des conditions de charge d'impulsions fréquentes.
Le boîtier est construit à partir de tôle d'acier revêtue d'aluminium et de zinc, offrant une forte résistance à la corrosion et une protection contre l'oxydation pour les environnements industriels. Le pliage de précision, les processus de soudage et les canaux de ventilation optimisés améliorent à la fois la résistance structurelle et l'efficacité du flux d'air.
Les principaux avantages comprennent la résistance à la corrosion, la durabilité mécanique, une gestion thermique améliorée et l'adaptabilité aux conditions de travail exigeantes.
Des supports en céramique ou en mica haute température sont utilisés pour fixer les éléments de résistance ondulés tout en assurant une isolation électrique entre les composants chauffants et le boîtier. La structure isolante maintient des performances fiables dans des conditions thermiques allant jusqu'à 350 ℃.
Les principaux avantages comprennent une résistance aux températures élevées, une isolation électrique stable, une sécurité améliorée et une longue durée de vie sous contrainte thermique continue.
Le boîtier de résistance adopte une structure de bornes de barre omnibus en cuivre à courant élevé conçue pour une connexion fiable dans les applications à haute puissance. La conception du câblage multicircuit permet d'organiser les connexions des câbles, de réduire la génération de chaleur et d'améliorer la stabilité électrique.
Les principaux avantages incluent une capacité de transport de courant élevée, une installation pratique, une connexion électrique stable et une adéquation aux grands systèmes électriques.
Les configurations facultatives incluent des interrupteurs de protection contre la température et des ventilateurs de refroidissement axiaux. Le commutateur de température offre une sécurité supplémentaire en déconnectant le circuit lorsque des conditions de température anormales se produisent, tandis que le refroidissement par air forcé aide à réduire l'augmentation de la température et à améliorer la capacité de fonctionnement continu dans les installations fermées.
| Performances électriques | Conditions d'essai | Performance |
|---|---|---|
| Rigidité diélectrique | 2500VAC/50Hz/60S | Courant de fuite ≤10mA |
| Résistance d'isolation | 1000 V CC | Résistance d'isolation ≥100MΩ |
| Surcharge de courte durée | 10 fois la puissance nominale pour 5S | Aucun dommage visible |
| Durée de vie de charge à long terme | Fonctionnement cyclique (Décharge 10S, Intervalle 90S) | Plus de 9000h |
| Chaleur humide en régime permanent | 40℃±2/90%-95%HR/100h | △R≤±（1%R+0,05Ω） |
| Changement rapide de température | -55℃, 55℃, 155℃ chacun pendant 15 minutes, 5 cycles | △R≤±（2%R+0,05Ω） |
| Résistance à la chaleur | 350℃/2h | Aucune décoloration ou dommage évident |
| Coefficient de température | Comparaison entre la résistance de charge nominale et la résistance statique | Moins de 300 ppm/℃ |
| Ignifuge | 10 fois la puissance nominale pendant 5 minutes | Lueur rouge mais pas de flamme |
| Performances mécaniques | Conditions d'essai | Performance |
|---|---|---|
| Force terminale | 45N/30S | Aucun relâchement ni dommage visible |
| Résistance aux vibrations | 5-200 Hz, 1 g, 98 m/S² | Aucun dommage structurel visible |
| Résistance thermique de soudure | Borne en plomb immergée dans une soudure à 350 ± 5 ℃ pour 3S | △R≤±（1%R+0,05Ω） Aucun dommage externe visible, marquage clair |
| Soudabilité | Borne immergée dans une soudure à 235 ± 5 ℃ pour 5S | Couverture de soudure sur la surface des bornes ≥95 % |
La sélection d'une solution de résistance de freinage appropriée est importante pour améliorer la stabilité, la sécurité et l'efficacité de la maintenance du système. Comparé aux résistances individuelles en boîtier en aluminium, aux résistances tubulaires ou aux éléments de résistance autonomes, DUFEW offre une conception plus intégrée avec une protection, une gestion thermique améliorée et une installation plus facile pour les applications de puissance industrielles.
| Dimension de comparaison | Boîte de résistance ondulée | Boîtier en aluminium simple traditionnel/tubulaire/résistance indépendante |
|---|---|---|
| Capacité de gestion de la puissance | Plusieurs éléments de résistance ondulés peuvent être combinés via des circuits en série et en parallèle, permettant à un seul boîtier d'atteindre une capacité de puissance allant jusqu'à 30 kW tout en offrant une protection et une gestion des connexions unifiées. | Les résistances individuelles ont généralement une capacité de puissance limitée. Plusieurs unités nécessitent des structures de combinaison, de câblage et de protection supplémentaires, ce qui augmente la complexité de l'installation. |
| Performances haute fréquence | La structure de bande en alliage ondulé offre des caractéristiques de faible inductance, contribuant ainsi à réduire les pics de tension, les interférences électromagnétiques et l'instabilité lors des opérations de freinage à haute fréquence. | Les structures de résistance traditionnelles peuvent générer une inductance parasite plus élevée, ce qui peut affecter les performances dans les applications avec des conditions de commutation rapide ou de freinage par impulsions. |
| Protection et sécurité | Le boîtier métallique intégré protège les éléments chauffants internes de la poussière, de l'humidité et des contacts accidentels. Les niveaux de protection peuvent être personnalisés en fonction des exigences de l'application. | Les éléments de résistance exposés offrent une protection environnementale limitée et peuvent nécessiter des capots de sécurité ou des composants de protection supplémentaires. |
| Gestion thermique | La structure de flux d'air interne et la disposition optimisée des résistances améliorent la répartition de la chaleur et réduisent l'accumulation de température locale pendant un fonctionnement continu. | Plusieurs résistances indépendantes installées ensemble peuvent manquer d’organisation efficace du flux d’air, ce qui augmente le risque de chauffage inégal et de vieillissement accéléré. |
| Commodité d'entretien | La structure interne modulaire permet une inspection et un remplacement plus faciles. Les bornes intégrées et les composants de protection contre la température simplifient les procédures de maintenance. | Les installations de résistances séparées nécessitent généralement des processus de câblage et de remplacement de composants plus complexes sans protection ni surveillance centralisées. |
R : Cette solution convient lorsque l'application nécessite une capacité de puissance plus élevée, une protection intégrée du boîtier ou une maintenance plus pratique qu'une seule résistance ne peut fournir. Il est couramment utilisé dans les systèmes d'entraînement à fréquence variable, les grues, les ascenseurs, les laminoirs et autres équipements industriels nécessitant des freinages fréquents.
R : L'interrupteur de protection de température intégré surveille en permanence la température de fonctionnement. Lorsque la température dépasse la limite de sécurité prédéfinie, le dispositif de protection déconnecte le circuit pour réduire les risques de surchauffe et protéger le système de résistances.
R : Oui. Pour les applications impliquant une puissance de sortie élevée, des cycles de freinage fréquents ou des conditions de ventilation limitées, un système de ventilateur de refroidissement en option peut être installé pour améliorer la dissipation thermique et maintenir un fonctionnement stable.
R : Oui. Les éléments de résistance internes peuvent être configurés en plusieurs groupes indépendants selon les exigences de l'application. Cela permet un ajustement flexible de la charge, une isolation plus facile des défauts et une fiabilité améliorée du système.
R : Les configurations standard prennent en charge des puissances nominales de 1 kW à 30 kW. Pour les applications nécessitant différents niveaux de puissance, DUFEW peut développer des solutions personnalisées basées sur les conditions de fonctionnement et les spécifications techniques.
R : Les valeurs de résistance peuvent être personnalisées en fonction des exigences du système. Les options standard incluent différentes plages de résistance et tolérances de ±3 %, ±5 % et ±10 %, en fonction de l'application électrique.
R : Il est largement utilisé dans les applications industrielles d’entraînement et de contrôle de l’énergie, notamment les entraînements à fréquence variable, les grues, les machines portuaires, les ascenseurs, les laminoirs, les équipements d’automatisation et les systèmes de test électrique. Il est particulièrement adapté aux applications nécessitant des freinages répétés, une dissipation d’énergie et des performances thermiques stables.
R : Oui. DUFEW prend en charge des conceptions personnalisées en fonction des exigences du client, notamment la puissance nominale, la valeur de résistance, la structure du boîtier, le niveau de protection, la méthode de refroidissement et la configuration du circuit interne. Les clients peuvent fournir des détails d'application ou des dessins techniques, et les ingénieurs DUFEW développeront une solution adaptée basée sur les conditions de fonctionnement réelles.
