Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.

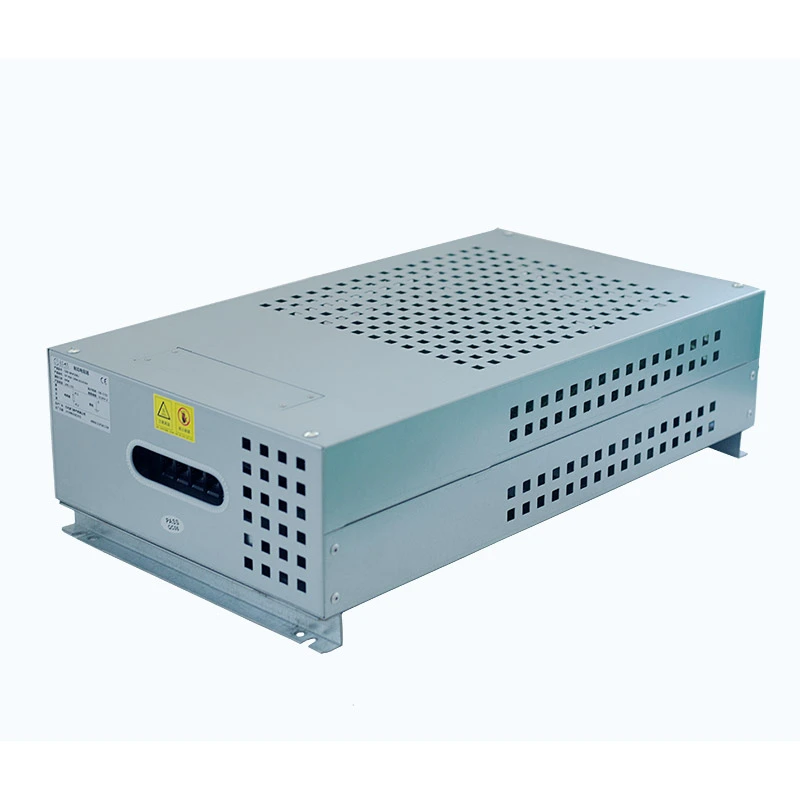

Le boîtier de résistance tubulaire est un ensemble de résistances hautes performances conçu pour absorber et dissiper l'énergie électrique excédentaire générée lors des processus de décélération du moteur, d'arrêt d'urgence ou de test de charge. Il est largement utilisé dans les systèmes d’entraînement industriels, les équipements électroniques de puissance et les applications de gestion de l’énergie.
Fabriqué par Dufew Electric, le boîtier de résistances adopte des éléments de résistance tubulaires scellés en acier inoxydable avec des fils de résistance en alliage nickel-chrome enroulés avec précision à l'intérieur. La structure interne est remplie d'un matériau isolant en oxyde de magnésium (MgO) haute densité, qui offre une excellente isolation électrique et un transfert de chaleur efficace.
Par rapport aux résistances bobinées traditionnelles de type ouvert ou aux boîtiers de résistances conventionnels, la conception tubulaire offre une meilleure protection contre la poussière, l'humidité, la contamination par l'huile et les chocs mécaniques, ce qui la rend adaptée aux environnements industriels exigeants.
Chaque élément de résistance tubulaire prend en charge une plage de puissance de 50 W à 3 000 W. Plusieurs éléments peuvent être connectés en série ou en parallèle pour obtenir des puissances nominales personnalisées jusqu'à 30 kW, avec des valeurs de résistance disponibles de 0,01 Ω à 1 kΩ.
Chaque tube de résistance est scellé indépendamment avec une coque extérieure en acier inoxydable et rempli d'un matériau isolant en oxyde de magnésium. La structure entièrement fermée empêche l'humidité, la poussière et l'huile d'atteindre le fil de résistance, améliorant ainsi la stabilité et la durée de vie à long terme.
Les éléments tubulaires sont disposés horizontalement avec un espacement suffisant entre chaque tube. Cette conception améliore la circulation de l'air et permet à la chaleur de se transférer uniformément à travers la surface métallique, réduisant ainsi la surchauffe localisée lors d'un fonctionnement continu.
Le boîtier de résistance combine des éléments tubulaires en acier inoxydable avec un boîtier de protection métallique pour améliorer la résistance à la corrosion, à la poussière industrielle et aux environnements de fonctionnement difficiles. Il convient aux applications dans les ateliers, les installations extérieures et les sites industriels présentant une humidité élevée ou une exposition chimique.
Chaque élément de résistance tubulaire est monté indépendamment, permettant un remplacement individuel sans retirer le boîtier de résistance complet. Cela réduit le temps de maintenance et minimise les temps d’arrêt des équipements.
- Structure tubulaire entièrement scellée : Protège les éléments de résistance internes de l'humidité, de la poussière, de l'huile et des contaminants industriels.
- Conductivité thermique élevée : le remplissage en oxyde de magnésium assure un transfert de chaleur efficace et des performances de température stables.
- Forte durabilité mécanique : la construction en acier inoxydable offre une excellente résistance aux vibrations et une excellente protection contre les chocs.
- Configuration flexible : prend en charge les valeurs de résistance, les puissances nominales et les structures d'installation personnalisées.
- Performances stables en fonctionnement fréquent : Convient aux cycles répétés de freinage et d'absorption d'énergie.
- Conception peu encombrante : la structure compacte permet une installation flexible à l’intérieur d’armoires électriques ou de systèmes d’équipement.
Le boîtier de résistance tubulaire est largement utilisé dans les systèmes industriels qui nécessitent une dissipation d'énergie et un contrôle de freinage efficaces, y compris les systèmes de freinage à convertisseur de fréquence, les circuits de consommation d'énergie des servomoteurs, les équipements d'ascenseur et de levage, les grues et autres machines lourdes.
Il convient également aux machines-outils CNC, aux systèmes de convoyeurs, aux machines de moulage par injection, aux machines d'emballage, aux équipements d'énergie éolienne et d'énergie renouvelable, aux systèmes de test de charge et de décharge de batterie, ainsi qu'aux applications de test de charge industrielle.
| Paramètre | Spécification |
|---|---|
| Plage de puissance | 1 kW-30 kW |
| Tension de fonctionnement | ≤1200V |
| Plage de résistance | 0,01Ω-1kΩ |
| Tolérance à la résistance | ±3 %, ±5 %, ±10 % |
| Degré de protection | IP20/IP23 |
| Coefficient de température | ≤300 ppm/℃ |
| Qualité ignifuge | UL94V-2 |
| Matériau isolant | Oxyde de magnésium haute densité |
| Matériau du fil de résistance | Alliage nickel-chrome |
| Standard | GB-5792 |
| Élément de performance | Conditions d'essai | Exigence |
|---|---|---|
| Rigidité diélectrique | 2500 VCA, 50 Hz/60 S | Courant de fuite ≤10mA |
| Résistance d'isolation | 1000 V CC | ≥100 MΩ |
| Surcharge de courte durée | 10 fois la puissance nominale, 5S | Aucun dommage visible |
| Durée de vie en charge continue | Fonctionnement cyclique | >9000h |
| Test de chaleur humide | 40 ℃ ± 2 ℃, 90 % à 95 % HR, 100 heures | △R≤±(1%R+0,05Ω) |
| Cyclisme de température | -55 ℃/55 ℃/155 ℃ cyclisme | △R≤±(2%R+0,05Ω) |
| Résistance à la chaleur | 350℃/2h | Aucun dommage évident |
| Coefficient de température | Condition de charge nominale | <300 ppm/℃ |
| Élément de performance | Conditions d'essai | Exigence |
|---|---|---|
| Force terminale | 45N/30S | Aucun jeu ni dommage |
| Résistance aux vibrations | 5-200Hz, 1g | Aucun dommage structurel |
| Résistance thermique de soudure | 350 ± 5 ℃, 3S | Aucun dommage visible |
| Soudabilité | 235 ± 5 ℃, 5S | Couverture de soudure >95 % |
Dufew Electric propose des solutions personnalisées de boîtiers de résistance tubulaires basées sur différentes exigences d'applications industrielles, notamment la puissance nominale, la valeur de résistance, les conditions de tension, le nombre de tubes de résistance, les méthodes de connexion, les dimensions du boîtier, la structure d'installation et le niveau de protection.
Plusieurs éléments de résistance tubulaires peuvent être configurés via des connexions en série ou en parallèle pour répondre à différentes exigences de performances de freinage et de test de charge, permettant au produit de s'adapter à diverses conditions de fonctionnement.
| Article de comparaison | Boîte de résistance tubulaire | Boîte de résistance traditionnelle en aluminium/carton ondulé |
|---|---|---|
| Protection interne | Tube en acier inoxydable entièrement scellé avec remplissage de MgO | Certaines structures ont des éléments de résistance exposés ou moins protégés |
| Résistance à l'humidité et à la poussière | Excellentes performances d'étanchéité contre l'eau, la poussière et l'huile | Plus vulnérable dans les environnements difficiles |
| Résistance mécanique | Structure métallique tubulaire solide avec une haute résistance aux vibrations | Les enceintes minces ou les structures en céramique peuvent être plus fragiles |
| Entretien | Les éléments tubulaires individuels peuvent être remplacés séparément | La maintenance peut nécessiter le remplacement de composants plus importants |
| Adaptabilité industrielle | Convient aux environnements humides, poussiéreux et exigeants | Principalement utilisé dans des conditions de fonctionnement standard |
La boîte de résistance tubulaire utilise des éléments de résistance tubulaires scellés en acier inoxydable remplis d'un matériau isolant en oxyde de magnésium haute densité. Cette structure offre une meilleure protection contre l'humidité, la poussière, la contamination par l'huile et les contraintes mécaniques par rapport aux conceptions traditionnelles de résistances enroulées ou ondulées de type ouvert.
Ce produit est couramment utilisé pour l'absorption d'énergie dans les convertisseurs de fréquence, les servomoteurs, les ascenseurs, les grues, les machines CNC et autres équipements avec accélérations et décélérations fréquentes. Il convient également aux tests de charge industrielle, aux tests de décharge de batterie et aux systèmes de contrôle de puissance.
Oui. Dufew prend en charge la personnalisation des valeurs de résistance, de la puissance nominale, des exigences de tension, des dimensions du boîtier, des méthodes de connexion et des structures d'installation en fonction de différentes applications industrielles.
Oui. La conception modulaire de l'élément tubulaire permet de retirer et de remplacer un seul tube de résistance endommagé sans modifier l'ensemble complet, ce qui contribue à réduire les coûts de maintenance et les temps d'arrêt des équipements.
Oui. La structure en tube métallique scellé offre une excellente résistance à l’humidité, à la poussière, aux vibrations et à la contamination par l’huile. Il peut fonctionner de manière fiable dans les ateliers industriels, les équipements extérieurs et autres environnements exigeants.
