Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.

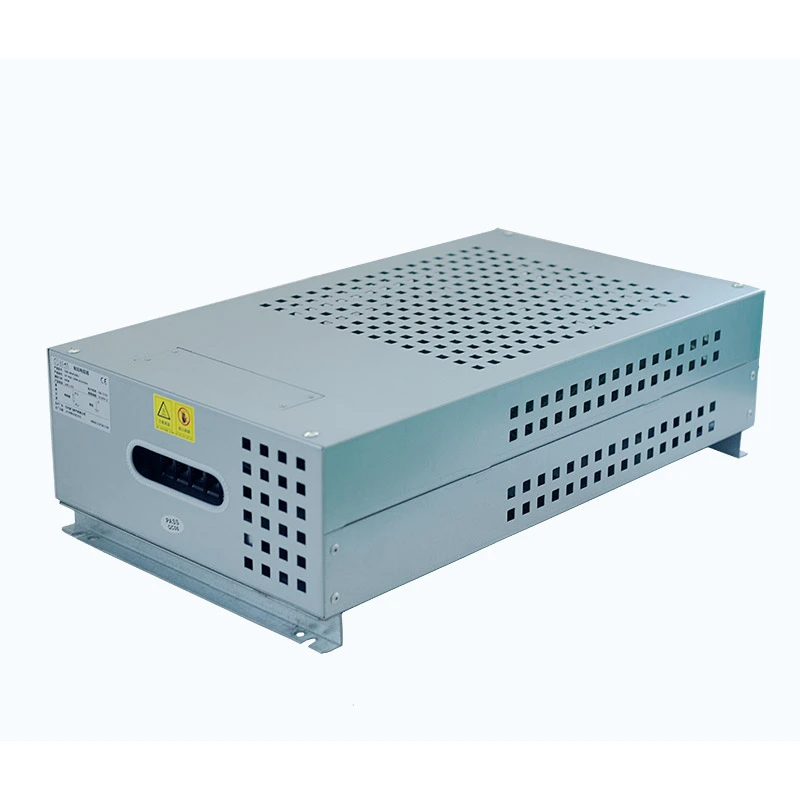

Le boîtier de résistance haute puissance Dufew combine plusieurs éléments de résistance ondulés dans un boîtier métallique compact pour répondre aux exigences de dissipation d'énergie de haute puissance.
Les unités de résistance peuvent être connectées en série ou en parallèle selon différentes exigences de puissance et de résistance. Le boîtier est constitué d'une plaque d'acier revêtue d'aluminium et de zinc avec des bornes intégrées et des dispositifs de protection contre la température pour une installation sûre et pratique.
Avec des spécifications personnalisables et de multiples configurations de refroidissement, ce produit convient aux systèmes de freinage d'onduleur, aux équipements de test industriels, aux applications de stockage d'énergie et aux systèmes d'entraînement à grande échelle.
| Paramètre | Spécification |
|---|---|
| Plage de puissance | 1 kW-30 kW |
| Tension de fonctionnement | ≤1200V |
| Plage de résistance | 0,01Ω-1kΩ |
| Tolérance à la résistance | ±3% / ±5% / ±10% |
| Degré de protection | IP20/IP23 |
| Coefficient de température | ≤300 ppm/℃ |
| Qualité ignifuge | UL94V-2 |
| Standard | GB-5792 |
Exemple : CRB 10KW 13.6R J
| Code | Description |
|---|---|
| CRB | Boîte de résistance haute puissance |
| 10KW | Puissance nominale |
| 13,6R | Résistance nominale |
| J | Tolérance de résistance (K=10%, J=5%, H=3%) |
La sélection du bon boîtier de résistance haute puissance dépend des exigences électriques, des conditions de fonctionnement et de l'environnement d'installation. Les principaux facteurs de sélection comprennent :
Choisissez la capacité de puissance appropriée en fonction des exigences de consommation d'énergie, des conditions de charge et des cycles de fonctionnement.
La valeur de résistance doit correspondre à la tension du système, aux exigences de courant et aux conditions d'application pour garantir une dissipation d'énergie stable.
Tenez compte de la durée de fonctionnement, de l'espace d'installation et des conditions de dissipation thermique pour sélectionner une configuration de refroidissement appropriée.
Différentes applications peuvent nécessiter différentes structures de boîtier, niveaux de protection et conceptions mécaniques.
Tenez compte des méthodes de connexion, des exigences de montage, des fonctions de protection et des conditions d'intégration du système pour garantir que le boîtier de résistance correspond à l'ensemble du système d'équipement.
Conçu pour les applications industrielles de haute puissance, le système de résistances peut être configuré pour répondre à différentes exigences de fonctionnement, notamment le freinage de l'onduleur, les tests de décharge du stockage d'énergie, les tests de vieillissement des équipements industriels et les applications de charge de puissance simulée.
Les circuits de résistance internes peuvent être divisés en plusieurs branches de puissance indépendantes, permettant au système de s'adapter à différentes conditions de fonctionnement telles que la mise en service à faible charge, le fonctionnement à puissance nominale et les tests de surcharge de courte durée.
Cette configuration flexible améliore l'adaptabilité de l'équipement, simplifie les processus de test et réduit le besoin de solutions à résistances multiples pour différentes applications.
La structure du boîtier prend en charge divers éléments de résistance en fonction des exigences spécifiques de l'application, notamment des résistances ondulées, des résistances en boîtier en aluminium et des éléments de résistance tubulaires.
Différentes configurations peuvent être sélectionnées pour les zones de production propres, les environnements poussiéreux, les sites industriels huileux et d'autres conditions de travail exigeantes afin d'obtenir des performances fiables.
Le boîtier interne adopte une conception de chambre de refroidissement indépendante, fournissant des canaux de circulation d'air dédiés pour différents groupes de résistances. Cette structure contribue à réduire l’accumulation de chaleur entre les circuits et améliore la stabilité thermique globale pendant le fonctionnement.
Plusieurs ventilateurs axiaux fournissent un flux d'air directionnel à travers les éléments chauffants, améliorant ainsi l'efficacité de la dissipation thermique lors d'un fonctionnement continu à haute puissance.
La conception optimisée de la ventilation permet de maintenir des performances de température stables pour les applications de longue durée, y compris dans des conditions de test à forte charge de 24 heures.
Chaque branche d'alimentation est équipée d'interrupteurs indépendants de surveillance et de protection de la température, permettant de détecter et de contrôler rapidement les conditions anormales pendant le fonctionnement.
Cette conception offre :
- Isolation individuelle des défauts
- Impact réduit sur les autres circuits
- Amélioration de la disponibilité du système
Lorsqu'une branche subit des conditions de température anormales, le circuit concerné peut être déconnecté tandis que les autres circuits continuent de fonctionner normalement.
Le boîtier et les composants internes sont conformes aux exigences ignifuges UL94V-2, contribuant ainsi à améliorer les performances de sécurité lors d'un fonctionnement en surcharge et d'une utilisation industrielle à long terme.
Le circuit principal adopte des barres omnibus en cuivre intégrées épaissies pour assurer une transmission de courant fiable dans des conditions de fonctionnement à haute puissance.
La structure renforcée permet d'obtenir :
- Faible perte de tension
- Chauffage réduit des conducteurs
- Capacité de transport de courant à long terme améliorée
Par rapport aux bornes fines classiques ou aux bandes de cuivre, cette conception de jeu de barres offre une meilleure stabilité pour les applications continues à courant élevé.
Le système de barres omnibus en cuivre offre plusieurs positions de connexion, permettant une intégration plus facile avec différents équipements testés, systèmes parallèles et configurations électriques personnalisées.
Le boîtier de résistance haute puissance est largement utilisé dans les applications industrielles qui nécessitent des solutions fiables d’absorption d’énergie, de simulation de charge, de contrôle du courant et de résistance haute puissance. Les domaines d'application typiques comprennent :
Dans les domaines de l'industrie lourde, le système de résistances est couramment appliqué aux équipements de production métallurgique, aux grands systèmes de transmission et aux machines lourdes où un fonctionnement stable dans des conditions de puissance élevée est requis.
Pour les applications de stockage d'énergie et de tests électriques, il peut être intégré aux plates-formes de test de stockage d'énergie, aux systèmes de test de décharge de batterie et aux équipements de test électrique haute puissance pour fournir des conditions de charge contrôlées et une vérification fiable des performances.
Le système convient aux grues portuaires, aux machines de levage lourdes et aux systèmes de levage qui nécessitent une dissipation d'énergie efficace et des performances de freinage stables lors d'opérations fréquentes.
Dans les applications d'automatisation et d'entraînement industrielles, il peut être utilisé avec de grands systèmes d'entraînement d'onduleur, des applications de freinage moteur et des équipements d'automatisation pour prendre en charge un contrôle de puissance et une protection du système fiables.
| Élément de performance | Conditions d'essai | Exigence |
|---|---|---|
| Rigidité diélectrique | 2500VAC/50Hz/60S | Courant de fuite ≤10mA |
| Résistance d'isolation | 1000 V CC | ≥100 MΩ |
| Surcharge de courte durée | 10 fois la puissance nominale 5S | Aucun dommage visible |
| Durée de vie de charge à long terme | Fonctionnement cyclique (décharge 10S, intervalle 90S) | >9000h |
| Test de chaleur humide | 40 ℃ ± 2 ℃ / 90 %-95 % HR / 100 h | △R≤±(1%R+0,05Ω) |
| Cyclisme de température | -55℃, 55℃, 155℃ / 15min chacun, 5 cycles | △R≤±(2%R+0,05Ω) |
| Résistance à la chaleur | 350℃/2h | Aucune décoloration ou dommage évident |
| Coefficient de température | Charge nominale vs résistance statique | <300 ppm/℃ |
| Ignifuge | 10 fois la puissance nominale pendant 5 minutes | Chauffage rouge sans flamme |
| Élément de performance | Conditions d'essai | Exigence |
|---|---|---|
| Force terminale | 45N/30S | Aucun jeu ni dommage visible |
| Résistance aux vibrations | 5-200 Hz, 1 g, 98 m/S² | Aucun dommage structurel |
| Résistance thermique de soudure | Borne immergée à 350 ± 5 ℃ pendant 3S | △R≤±(1%R+0,05Ω) |
| Apparence | Inspection visuelle | Aucun dommage, marquage clair |
| Soudabilité | Terminal immergé à 235 ± 5 ℃ pendant 5S | Couverture de soudure >95 % |
| Article de comparaison | Boîte de résistance haute puissance | Boîte de résistance de freinage/charge conventionnelle |
|---|---|---|
| Domaine d'application | Prend en charge le freinage, les tests de décharge, les tests de vieillissement et les charges simulées | Généralement conçu pour des scénarios d'application unique |
| Circuit de refroidissement | Chambres de refroidissement indépendantes avec canaux de circulation d'air dédiés | Structure de flux d'air commune avec accumulation possible de chaleur |
| Conception de protection | Protection individuelle de la température pour chaque branche électrique | Utilise généralement une protection globale contre la température |
| Structure porteuse actuelle | Jeu de barres en cuivre renforcé pour un fonctionnement à courant élevé | Bornes standard avec capacité de courant limitée |
| Structure mécanique | Boîtier renforcé adapté aux environnements intensifs | Structure en tôle standard pour des applications plus légères |
Dufew Electric se spécialise dans la conception et la fabrication de produits de résistances industrielles, notamment des boîtiers de résistances haute puissance, des résistances de freinage et des assemblages de résistances personnalisés pour les systèmes d'entraînement industriels, les équipements de test et les applications énergétiques.
Notre processus de fabrication couvre le cycle de production complet, y compris l'assemblage des éléments de résistance, la configuration électrique, la fabrication du boîtier, l'intégration des composants, les tests de performances et l'inspection finale.
Avec un support technique professionnel et des procédures de production standardisées, Dufew peut fournir des solutions de résistance fiables avec :
- Configurations de puissance et de résistance personnalisées
- Conceptions flexibles de boîtier et de refroidissement
- Tests complets de performances électriques
- Capacité de production par lots stable
- Accompagnement des projets OEM et équipementiers industriels
Chaque produit est soumis à un contrôle de qualité strict pour garantir des performances électriques stables, une fiabilité mécanique et une sécurité de fonctionnement à long terme dans des environnements industriels exigeants.
Différentes applications industrielles nécessitent différents niveaux de puissance, valeurs de résistance et conditions d'installation. Dufew propose des solutions personnalisées de boîtiers de résistance haute puissance basées sur les exigences spécifiques du projet.
Les options de personnalisation incluent :
- Puissance nominale et valeur de résistance
-Tension de fonctionnement et capacité de courant
- Configuration de refroidissement
- Dimensions du boîtier et structure de montage
- Disposition des bornes
- Exigences de protection
Grâce à sa capacité professionnelle de conception et de fabrication de résistances, Dufew aide ses clients à développer des solutions fiables pour les tests industriels, la décharge d'énergie, les systèmes de freinage et les applications d'équipements lourds.
Dufew effectue des inspections de qualité complètes pour vérifier la sécurité électrique, la résistance mécanique et la fiabilité de fonctionnement à long terme.
Le contrôle qualité comprend :
- Contrôle des matières premières
- Tests de performances électriques
- Tests de protection contre la température
- Inspection du produit final
Dufew propose des solutions d'emballage professionnelles en fonction de la taille du produit et des exigences de transport.
Caractéristiques de l'emballage :
- Fixation interne sécurisée
- Protection contre les chocs et les vibrations
- Convient au transport international
- Prise en charge des commandes personnalisées et groupées
Le boîtier de résistance haute puissance convient aux systèmes de freinage d'onduleur haute puissance, aux tests de charge industrielle, aux systèmes de décharge de stockage d'énergie, aux équipements de levage, aux systèmes d'énergie éolienne et à d'autres applications nécessitant une grande capacité de consommation d'énergie.
L'interrupteur de protection contre la température surveille la température interne et offre une protection contre la surchauffe. Lorsque des conditions de chaleur anormales se produisent, il déconnecte le circuit associé pour réduire les risques de surchauffe et améliorer la fiabilité du système.
Oui. Dufew prend en charge la personnalisation de la puissance nominale, de la valeur de résistance, des dimensions du boîtier, du niveau de protection, de la configuration des résistances et des méthodes de connexion.
Un espace de ventilation approprié, la direction du flux d'air, la température ambiante et l'emplacement d'installation doivent être pris en compte pour maintenir une dissipation thermique efficace pendant le fonctionnement.
Les performances de fonctionnement continu sont affectées par la puissance nominale, la durée de charge, l'efficacité du refroidissement, la température ambiante et la conception de la gestion thermique. Une configuration appropriée permet de garantir un fonctionnement stable dans des conditions de travail à long terme.
Le boîtier de résistance haute puissance peut être conçu pour différents environnements industriels. Le niveau de protection, la structure du boîtier et la sélection des composants peuvent être personnalisés en fonction de conditions telles que la poussière, l'humidité, les changements de température ou l'installation à l'extérieur.
Oui. Plusieurs boîtiers de résistances peuvent être configurés pour les systèmes nécessitant une capacité de puissance plus élevée. Une adaptation électrique appropriée, un espacement d'installation et des considérations de dissipation thermique sont nécessaires pour maintenir un fonctionnement sûr et fiable.
Dufew se spécialise dans la conception et la fabrication de résistances industrielles, fournissant des solutions de résistances personnalisées, un contrôle qualité strict et des tests de performances complets pour les fabricants d'équipements industriels, les systèmes de test et les applications énergétiques.
Vous recherchez une solution de résistance haute puissance pour votre équipement industriel ou votre système de test ?
Envoyez-nous les détails de votre application, notamment la puissance nominale, la valeur de résistance, la tension de fonctionnement, le cycle de service, les exigences de refroidissement et les conditions d'installation. Dufew fournira une configuration appropriée du boîtier de résistance haute puissance et un support technique.
Demandez un devis dès aujourd’hui pour des solutions de résistance personnalisées.
