Nous proposons une gamme complète comprenant des résistances, des unités de freinage, des selfs, des filtres de puissance et des transformateurs, avec des options de personnalisation complètes pour répondre aux diverses exigences des applications.

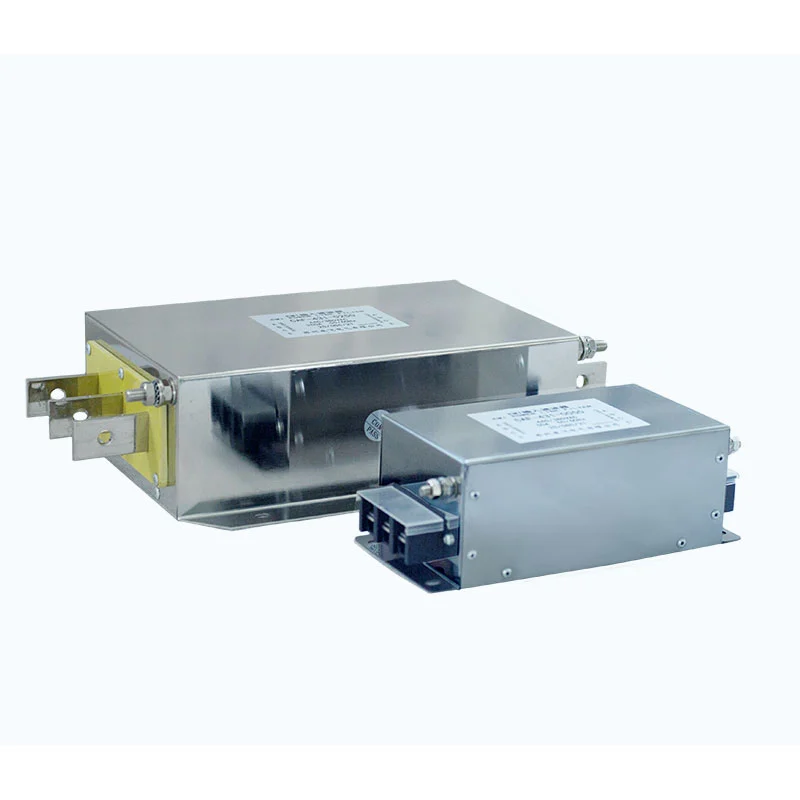

Le filtre d'interférence électromagnétique intègre un réseau de filtrage passe-bas à plusieurs étages composé d'une self de mode commun, de condensateurs X, de condensateurs Y et de résistances.
La self de mode commun utilise deux conducteurs enroulés sur le même noyau magnétique et présente une impédance élevée aux interférences de mode commun. Les condensateurs X sont connectés entre les conducteurs de ligne pour supprimer les interférences en mode différentiel, tandis que les condensateurs Y sont connectés entre les lignes électriques et la terre pour fournir un chemin au bruit de mode commun haute fréquence vers la terre.
Ces composants fonctionnent ensemble pour fournir une suppression EMI à large bande. La structure de filtrage à plusieurs étages est optimisée en fonction des caractéristiques de fréquence d'interférence couramment rencontrées dans les applications de variateur de fréquence.
| Paramètre | Spécification |
|---|---|
| Tension nominale | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Fréquence de fonctionnement | 50 Hz / 60 Hz / jusqu'à 500 Hz |
| Courant nominal | 5A-1600A |
| Rigidité diélectrique | Ligne à ligne : 1 500 V CC, 60 s ; Ligne à terre : 2 500 V CC, 60 s |
| Résistance d'isolation | >100 MΩ à 1 000 V CC |
| Capacité de surcharge | 1,4 × courant nominal pendant 1 minute, avec des intervalles d'au moins 15 minutes |
| Longueur maximale du câble | 400 m pour câble blindé ; 300 m pour câble non blindé |
| Indice de protection | IP00/IP20 |
| Classe d'isolation | T40 / F (155°C) |
| Indice ignifuge | UL94 V-2 |
| Norme de produit | GB/T15287/8 |
- Suppression du mode commun et du mode différentiel : le réseau de filtrage est conçu pour atténuer les interférences électromagnétiques en mode commun et en mode différentiel.
- Suppression EMI bidirectionnelle : le filtre peut atténuer les interférences se propageant entre l'alimentation et l'équipement connecté, contribuant ainsi à réduire la transmission des bruits indésirables dans les deux sens.
- Compatibilité des applications VFD : conçu pour les systèmes d'entraînement à fréquence variable où les interférences électromagnétiques liées à la commutation et le bruit conduit nécessitent une suppression supplémentaire.
- Filtrage à plusieurs étages : la combinaison d'une self de mode commun, de condensateurs X, de condensateurs Y et d'éléments résistifs offre des performances de filtrage à plusieurs étages.
- Large plage électrique : les options de tension nominale de 220 VAC à 1 140 VAC et les options de courant nominal de 5 A à 1 600 A prennent en charge une large gamme d'applications d'alimentation industrielle.
- Conception à faible courant de fuite : la structure de filtrage est conçue en tenant compte des exigences de courant de fuite et de mise à la terre du système.
- Applications avec câbles longs : des configurations appropriées sont disponibles pour les systèmes VFD utilisant de longs câbles moteur, sous réserve des conditions réelles du variateur, du câble, du moteur et de l'installation.
- Sélection personnalisée : Dufew Electric peut évaluer la tension nominale, le courant, la fréquence, la longueur du câble, les conditions d'installation et d'autres paramètres d'application pour la sélection des produits.
Le filtre d'interférence électromagnétique convient aux applications industrielles où la compatibilité électromagnétique et la qualité de l'énergie sont importantes, notamment :
1. Équipement industriel soumis à des exigences strictes en matière de compatibilité électromagnétique.
2. Systèmes utilisant plusieurs VFD où les interférences électromagnétiques entre les entraînements doivent être contrôlées.
3. Applications d'entrée VFD où les interférences conduites ou rayonnées peuvent affecter le réseau électrique ou les équipements à proximité.
4. Systèmes VFD affectés par des perturbations électriques, des interférences harmoniques ou un bruit électromagnétique excessif.
5. Équipements industriels nécessitant une protection supplémentaire contre un fonctionnement anormal lié aux interférences.
6. Équipements de fabrication industrielle et d’automatisation.
7. Systèmes d’énergie renouvelable et de stockage d’énergie utilisant des équipements électroniques de puissance.
8. Systèmes d'entraînement de moteur avec de longs câbles ou des environnements électromagnétiques exigeants.
La sélection d’un filtre contre les interférences électromagnétiques nécessite plus que la simple adaptation de la tension et du courant. Le filtre doit être évalué en fonction du système électrique complet, de la configuration de l'équipement et de l'environnement d'installation pour garantir que la spécification sélectionnée est adaptée à l'application prévue.
Dufew Electric peut prendre en charge l'évaluation technique basée sur la tension et le courant nominal, la fréquence de fonctionnement, la puissance nominale du VFD, les interférences en mode commun et en mode différentiel, la longueur du câble moteur, la configuration du câble blindé ou non blindé, les conditions de mise à la terre, l'espace d'installation, les exigences thermiques, l'environnement électromagnétique et les dessins ou spécifications techniques du client.
For customized projects, customers can provide electrical specifications, technical drawings, physical samples, equipment information, or application conditions for engineering evaluation. Based on these requirements, Dufew Electric can supply standard products or develop application-specific filter configurations.
Sélectionnez la tension nominale et le courant nominal du filtre en fonction de la puissance nominale du VFD et de l'environnement électromagnétique. À titre de ligne directrice de sélection générale, le courant nominal du filtre peut être sélectionné à environ 1,2 à 1,5 fois le courant nominal de l'équipement, sous réserve de l'application réelle et des recommandations du fabricant. La tension nominale du filtre doit correspondre à la tension de fonctionnement du VFD.
Vérifiez le boîtier pour déceler tout dommage, vérifiez que les bornes sont intactes et confirmez que les marquages et les spécifications du produit sont clairement visibles.
Installez le filtre au point d'entrée d'alimentation de l'équipement ou du côté entrée de la source d'interférence, telle qu'un VFD, et gardez-le aussi près que possible de l'équipement protégé.
Lorsqu'il est installé sur une armoire de commande métallique, assurez-vous d'un contact métal sur métal suffisant entre le boîtier du filtre et l'armoire pour prendre en charge la dissipation thermique et le blindage électromagnétique.
Utilisez les trous de montage désignés pour fixer le filtre à l'intérieur de l'armoire de commande ou sur la plaque de montage. Assurez-vous que le filtre est fermement installé et que les exigences d'adaptation d'impédance et de mise à la terre sont correctement prises en compte.
Connectez le filtre en série entre l'alimentation et l'entrée VFD selon le schéma de câblage. N'inversez pas les bornes d'entrée et de sortie.
La borne de mise à la terre doit être connectée de manière fiable à la terre de protection. Gardez la connexion de mise à la terre aussi courte que possible ; une longueur de conducteur de terre ne dépassant pas 30 cm est recommandée.
Ne regroupez pas les fils d’entrée du filtre avec les fils côté charge ou de sortie. Cela peut augmenter le couplage électromagnétique entre les côtés d'entrée et de sortie et réduire considérablement la capacité du filtre à supprimer les interférences électromagnétiques.
Le câblage d’entrée et de sortie doit être acheminé séparément pour minimiser les couplages indésirables.
Après avoir confirmé que toutes les connexions sont correctes, mettez le système sous tension et surveillez l'état de fonctionnement du VFD. Vérifiez si la réduction attendue des interférences électromagnétiques et des conditions de fonctionnement anormales a été atteinte.
| Facteur de comparaison | Filtre EMI composite intégré Dufew | Filtre simple conventionnel |
|---|---|---|
| Structure de filtrage | Filtrage à plusieurs étages utilisant une combinaison de selfs de mode commun, de condensateurs X, de condensateurs Y et d'éléments résistifs | Repose généralement sur une structure inductive simple à un étage |
| Suppression des interférences électromagnétiques | Conçu pour traiter les interférences en mode commun et en mode différentiel | La suppression des interférences haute fréquence peut être limitée en fonction de la structure du filtre |
| Gestion thermique | La conception structurelle intégrée peut prendre en charge une disposition des composants et une gestion thermique plus organisées. | La concentration des composants peut augmenter l'accumulation de chaleur localisée dans des conditions de charge élevée et continue. |
| Installation | La configuration du filtre intégré peut simplifier le montage et la connexion électrique | Des composants de filtrage séparés peuvent nécessiter un montage et un câblage supplémentaires |
| Gestion du matériel | Une unité intégrée peut simplifier le codage des matériaux et la gestion des stocks | Plusieurs composants peuvent augmenter le nombre d’éléments matériels |
| Domaine d'application | Convient aux systèmes VFD et aux environnements industriels avec des exigences EMI exigeantes | Plus adapté aux applications relativement simples en fonction de l'environnement électrique |
Dufew Electric est un fabricant et fournisseur chinois de composants d'électronique de puissance, avec des capacités de fabrication couvrant les résistances industrielles, les systèmes de freinage, les réacteurs, les filtres EMI, les filtres de puissance, les transformateurs et les composants électriques personnalisés. Pour les filtres contre les interférences électromagnétiques, la production et l'inspection sont effectuées conformément aux spécifications du produit, aux exigences techniques applicables et aux exigences du client.
Le processus de fabrication couvre la sélection des matériaux, l'assemblage des composants, les tests électriques, la vérification des performances, l'inspection finale, l'emballage et l'expédition. Les principaux contrôles de qualité peuvent inclure :
- Vérification de la tension et du courant nominal
- Tests de résistance d'isolement
- Test de rigidité diélectrique
- Tests de performances électriques
- Contrôle visuel et dimensionnel
- Inspection des bornes et connexions
- Inspection du produit final
Les spécifications des produits et les exigences d’inspection sont contrôlées tout au long de la production afin de maintenir des performances électriques et une qualité de produit constantes. Des enregistrements de tests spécifiques au produit et une documentation technique peuvent également être fournis en fonction des exigences du projet.
Dufew Electric conserve les certifications de qualité, la documentation des produits et les enregistrements de tests pertinents pour répondre aux exigences d'évaluation et d'approvisionnement des clients.
Les certificats et documents techniques applicables peuvent être fournis pour examen en fonction des exigences spécifiques du produit, du projet et du client.
En tant que fournisseur de composants électroniques de puissance en Chine, Dufew Electric prend en charge les commandes B2B internationales depuis la sélection des produits et l'évaluation des échantillons jusqu'à la production, l'inspection, l'emballage et l'expédition.
Les modalités de livraison typiques peuvent être coordonnées en fonction du volume de commande, des dimensions du produit, de la destination, du délai de livraison et des exigences du client.
Les options logistiques disponibles peuvent inclure :
- Fret maritime : Convient aux commandes internationales régulières et de gros volumes.
- Fret aérien : convient aux expéditions urgentes, aux échantillons et aux commandes de plus petit volume.
- Livraison express : convient aux échantillons techniques et aux petits colis nécessitant une livraison plus rapide.
- Transitaire désigné par le client : Dufew Electric peut coordonner l'expédition avec le prestataire logistique désigné par le client, si nécessaire.
L'emballage d'exportation peut être organisé en fonction de la structure du produit et des exigences de transport pour aider à protéger les composants électriques pendant la manipulation et le transit international.
Dufew Electric se concentre sur les composants électroniques de puissance, notamment les résistances, les systèmes de freinage, les réacteurs, les filtres d'interférence électromagnétique, les filtres de puissance et les transformateurs.
La sélection des produits peut être évaluée en fonction des paramètres électriques, des caractéristiques VFD, de la longueur du câble, de l'environnement électromagnétique, des conditions d'installation et d'autres exigences du système.
Dufew prend en charge les spécifications électriques personnalisées, les configurations, les dessins, les échantillons et les exigences spécifiques aux applications soumises à une évaluation technique.
La fabrication comprend l'inspection des matériaux, l'assemblage contrôlé, les tests électriques, l'inspection finale et la documentation du produit conformément aux exigences applicables.
Dufew Electric soutient les fabricants d'équipements, les intégrateurs de systèmes, les distributeurs, les clients OEM et les utilisateurs industriels dans l'approvisionnement en produits et la coordination logistique internationale.
Son réseau de filtrage atténue les bruits indésirables circulant entre l'alimentation et les équipements connectés, contribuant ainsi à réduire les interférences électromagnétiques entrantes et sortantes.
Oui, lorsqu'une suppression EMI supplémentaire est requise. Les réacteurs traitent principalement les harmoniques de courant et les perturbations de puissance, tandis que les filtres EMI ciblent le bruit électromagnétique. Ils peuvent donc se compléter.
Non. Les conducteurs sont isolés électriquement tout en partageant le même noyau magnétique. En fonctionnement normal en mode différentiel, leurs flux magnétiques s’annulent largement.
Les condensateurs n° X sont utilisés sur les conducteurs de ligne pour le bruit en mode différentiel, tandis que les condensateurs Y se connectent entre les lignes électriques et la terre pour le bruit en mode commun. Ils ont des exigences différentes en matière de sécurité et d’isolation.
Dufew Electric fabrique des composants électroniques de puissance pour les entraînements de moteurs, l'automatisation industrielle, les énergies renouvelables, le stockage d'énergie et les systèmes de contrôle de puissance. Avec un support technique, une production contrôlée, des tests électriques, une personnalisation et des capacités d'approvisionnement B2B mondiales, nous fournissons des solutions fiables adaptées à diverses exigences industrielles.
